модель 2003 года
- Модель MX Z 670
- Код модели MX Z Rev 600 HO/800/007 Special Edition

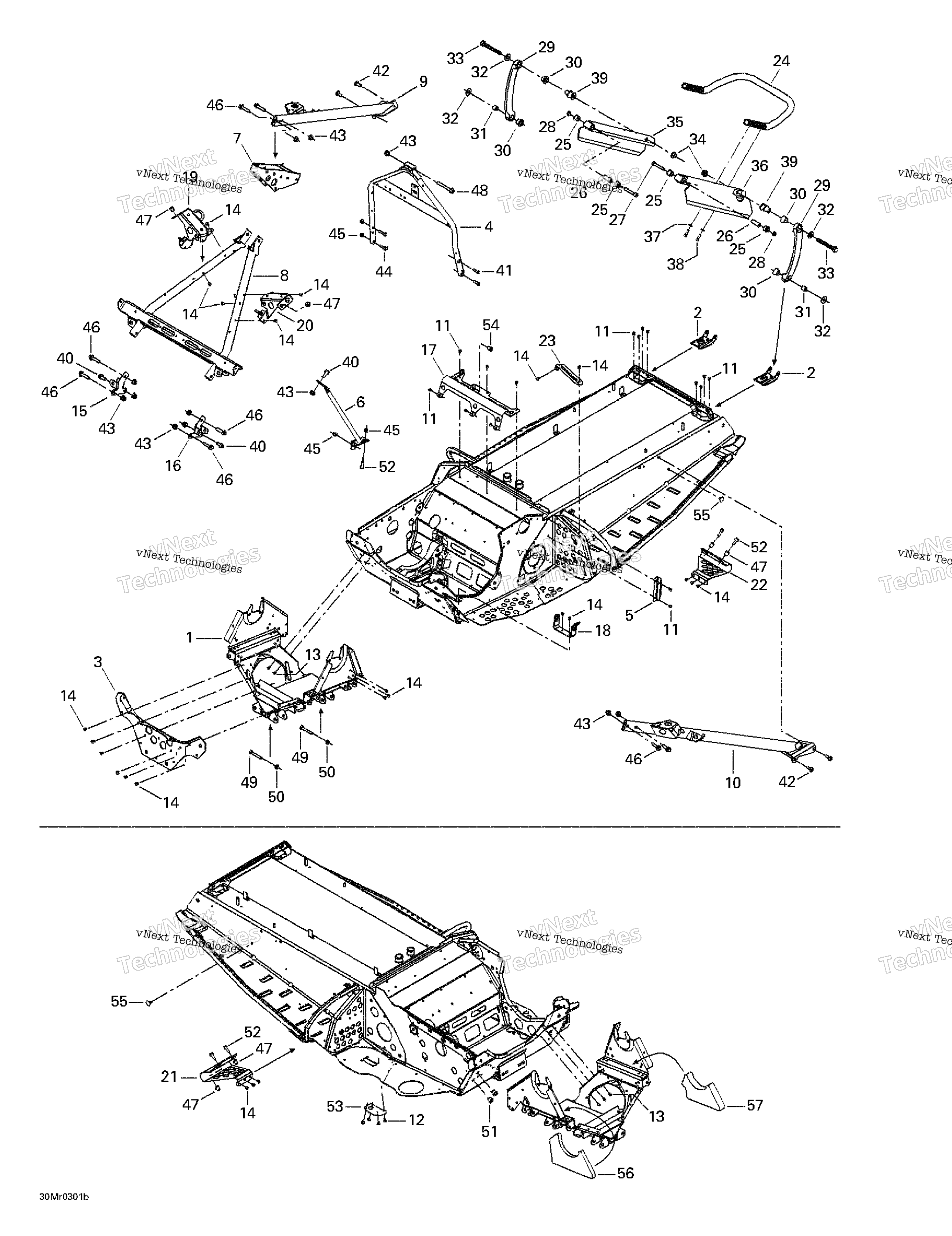

Схема рамы - Front And Rear для MX Z Rev 600 HO/800/007 Special Edition
Схема
Детали
Номер
Наименование детали
Цена
1
Front Cross-Member art. 518323246
По запросу
2
Rear Pivot art. 518322253
По запросу
3
Front Plate art. 518322166
По запросу
4
Handle Support art. 518323979
По запросу
5
Cable protector art. XXXX
По запросу
6
BRACE, BLACK art. 518323472
По запросу
7
Bracket art. 518322546
По запросу
8
Upper Cross-Member art. 518324739
По запросу
9
RH Member art. 518323352
По запросу
10
LH MEMBER art. 518323354
По запросу
11
Pop Rivet 3/16" art. 390402200
от 74 ₽
12
Заклепка 3/16 BRP art. 390402400
от 116 ₽
13
Заклепка BRP art. 390909100
от 116 ₽
14
Заклепка BRP art. 390909200
По запросу
15
RH SHOCK BRACKET art. 518322461
По запросу
16
LH SHOCK BRACKET art. 518322462
По запросу
17
AIR INTAKE SUPPORT art. 518323463
По запросу
18
GUARD BELT BRACKET, BLACK art. 518322726
По запросу
19
RH Console Support art. 518322961
По запросу
20
LH CONSOLE SUPPORT art. 518322962
По запросу
21
RH Toe Hold art. 518324391
По запросу
22
LH Toe Hold art. 518324392
По запросу
23
PLATE, BLACK art. 518323105
По запросу
24
Rear Bumper art. 518322370
По запросу
25
CUSHION art. 520000234
По запросу
26
BUSHING art. 518322367
По запросу
27
Socket Head Screw M8 X 55 art. 205085544
По запросу
28
Гайка Can Am art. 232581414
По запросу
29
Rod art. 518323454
По запросу
30
Втулка задней подвески BRP art. 503189117
от 1 397 ₽
31
Bushing art. 518322368
По запросу
32
WASHER art. 732900051
По запросу
33
HEX. SCREW M10 X 80 art. 207108044
По запросу
34
Гайка М10 Can Am art. 233201414
от 160 ₽
35
RH Support art. 518323396
По запросу
36
LH Support art. 518323398
По запросу
37
Socket head screw M6 x 20 art. XXXX
По запросу
38
Шайба BRP art. 224061121
от 116 ₽
39
Spacer art. 518322682
По запросу
40
Болт Can Am art. 207682044
от 160 ₽
41
Болт М6х20 Ski Doo art. 205862044
По запросу
42
Torx Screw M8 X 20, Scotch Grip art. 250000740
По запросу
43
Гайка М8 art. 233281414
от 210 ₽
44
Болт М6 х 25 BRP art. 207662544
от 116 ₽
45
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
46
Болт М8 х 35 BRP art. 207683544
от 160 ₽
47
Гайка закладная BRP art. 293450275
от 1 397 ₽
48
Болт М8 х 70 BRP art. 207687044
от 450 ₽
49
Hex. Screw M8 X 50 art. 207085044
По запросу
50
Гайка Can Am art. 232581414
По запросу
51
Insert art. 293450166
По запросу
52
Болт М6 х 20 BRP art. 207662044
от 263 ₽
53
Plate art. 518323505
По запросу
54
Insert M6 X 1.0 art. 293450232
от 473 ₽
55
Защелка BRP art. 518321954
По запросу
56
RH FRONT FOAM art. 518323453
По запросу
57
LH FRONT FOAM art. 518323007
По запросу
