модель 2003 года
- Модель Summit 550 F
- Код модели Summit 550 F

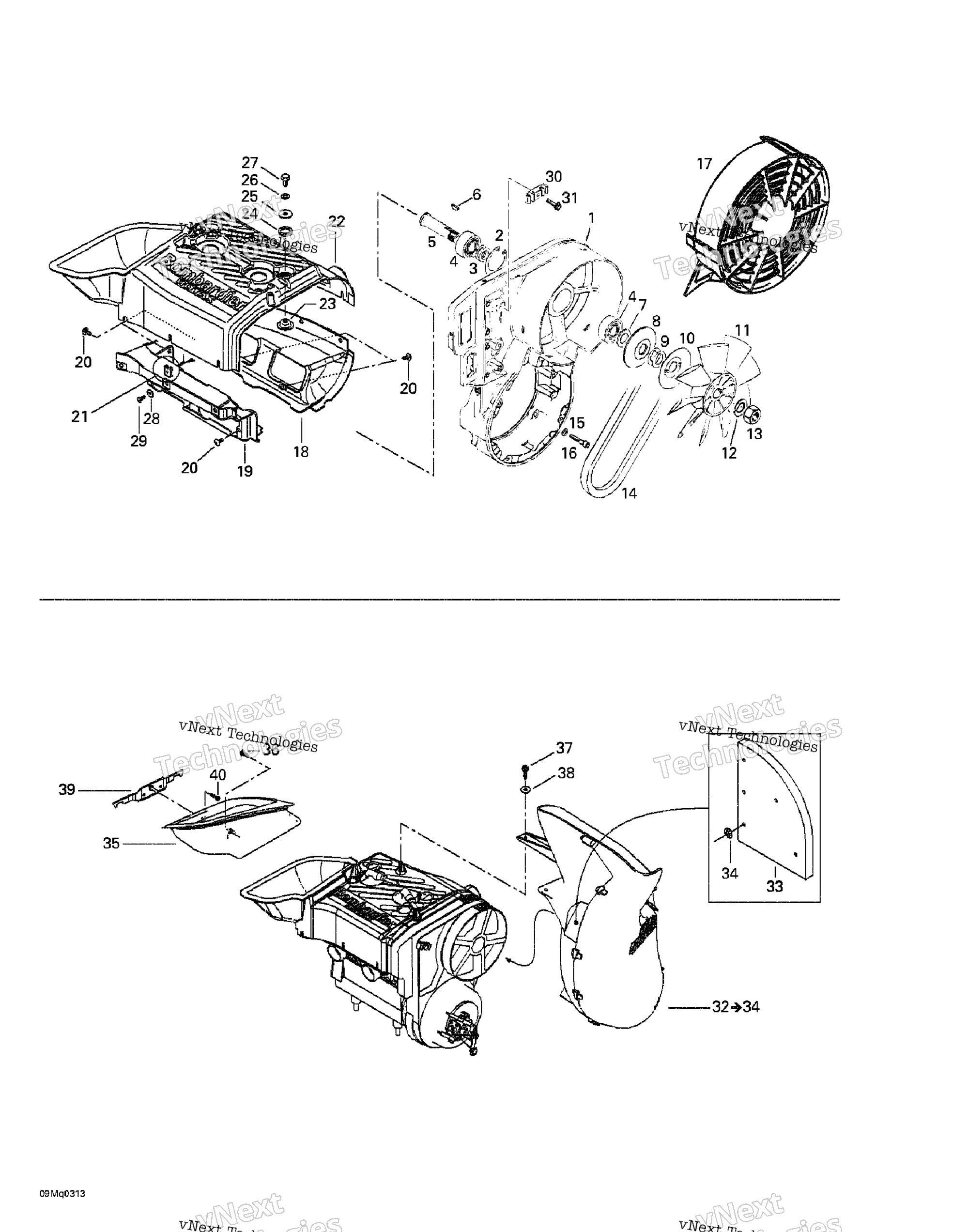

Схема системы охлаждения System And Fan для Summit 550 F
Схема
Детали
Номер
Наименование детали
Цена
0
Шайба регулировочная 0,2 мм Ski Doo art. 420827082
от 200 ₽
1
Корпус вентилятора BRP art. 420912230
По запросу
2
Стопорное кольцо Ski Doo art. 420945880
По запросу
3
Шайба Ski Doo art. 420244585
от 368 ₽
4
Подшипник вариатора Can Am Rally art. 420832161
от 650 ₽
5
Вал вентилятора BRP art. 420937941
По запросу
6
Шпонка Ski Doo art. 420246015
от 1 560 ₽
7
Шайба Ski Doo art. 420827650
По запросу
8
Шкив ремня вентилятора Ski Doo art. 420980496
По запросу
9
Шайба 0,5 мм Ski Doo art. 420827080
от 200 ₽
10
Фланец шкива ремня вентилятора Ski Doo art. 420980523
По запросу
11
Fan art. 420866292
По запросу
12
Стопорное кольцо BRP art. 420945756
от 420 ₽
13
Гайка М16х1,5 Ski Doo art. 420942289
По запросу
14
Ремень вентилятора Ski Doo art. 414630800
от 3 161 ₽
15
Стопорное кольцо 6 мм art. 420945751
По запросу
16
Винт Can Am art. 205063044
от 190 ₽
17
Пластиковый кожух вентилятора Ski Doo art. 420975695
По запросу
18
Корпус системы вентиляции Ski Doo art. 420811392
По запросу
19
Cylinder Cowl (Intake Side) art. 420811830
По запросу
20
Болт статора магнето Can Am DS 450 art. 420640324
По запросу
21
PANEL NUT 4.8 art. 417300005
По запросу
22
CYLINDER COWL art. 420811820
По запросу
23
Шайба BRP art. 420827817
По запросу
24
Шайба BRP art. 420960865
По запросу
25
Washer art. 420227936
По запросу
26
Шайба BRP art. 420945832
от 100 ₽
27
Болт М8 х 16 BRP art. 207181644
от 168 ₽
28
Шайба 5,2х14,8х1,5 мм art. 420926180
По запросу
29
Винт-саморез М4,8х16 Ski Doo art. 417300006
от 300 ₽
30
CLAMP art. 420860945
По запросу
31
Болт BRP art. 420841555
По запросу
32
Inlet Duct Includes 32 - 34. art. 509000218
По запросу
33
Foam art. 509000152
По запросу
34
Push Nut art. 389804300
По запросу
35
Outlet Duct art. 509000118
По запросу
36
Hex. Tapping Screw #8 X 5/8" art. 250000068
По запросу
37
Болт-саморез K50 X 2.24 X 16 BRP art. 241151640
от 263 ₽
38
Шайба BRP art. 391301600
от 60 ₽
39
Support art. 509000164
По запросу
40
Hex. Flange Screw #8 X 3/8 art. 732601210
По запросу
