модель 2004 года
- Модель ELITE 1500
- Код модели Elite 1500 2nd Edition

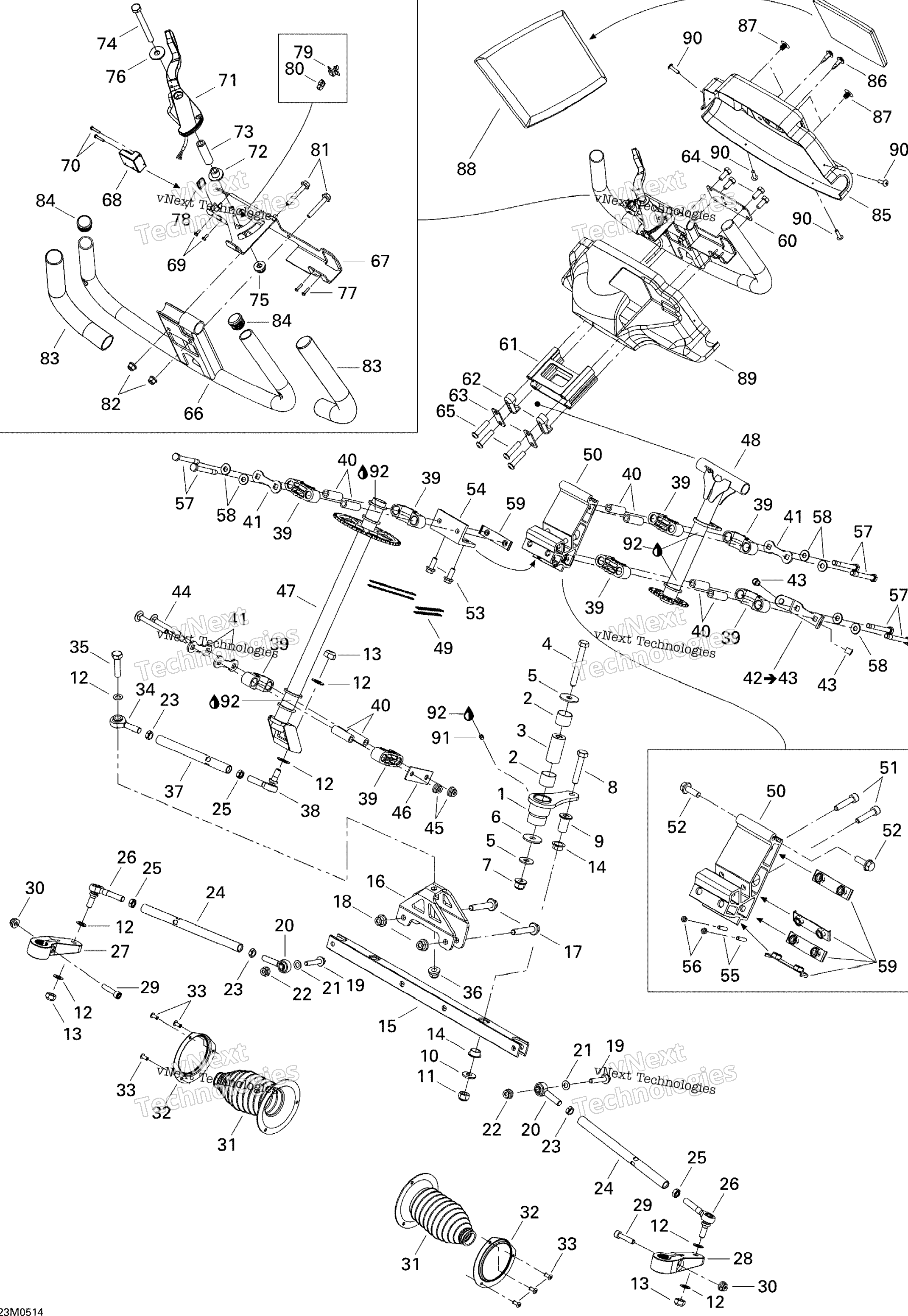

Схема рулевого управления System для Elite 1500 2nd Edition
Схема
Детали
Номер
Наименование детали
Цена
1
LH SWIVEL ARM art. 506151623
По запросу
2
BUSHING SWIVEL art. 506149900
По запросу
3
PIVOT SWIVEL art. 506150100
По запросу
4
Hex. Screw M10 X 80 art. 207008086
По запросу
5
Шайба 10 мм BRP art. 506150000
По запросу
6
Шайба Can Am art. 250200014
от 250 ₽
7
Flange Nut M10 art. 732610084
По запросу
8
Болт BRP art. 207005544
По запросу
9
BAR PIVOT art. 506147300
По запросу
10
FLAT WASHER art. 224002251
По запросу
11
Гайка 10 мм BRP art. 233601416
от 263 ₽
12
Washer art. 503175800
По запросу
13
Elastic Flange Nut M10 art. 232501416
По запросу
14
Втулка подвески Ski Doo art. 503191555
от 790 ₽
15
Swivel Bar art. 506151842
По запросу
16
Swivel Bar Plate art. 506151750
По запросу
17
Болт Can Am art. 207605544
от 250 ₽
18
Гайка M10 Can Am art. 233201436
от 160 ₽
Аналог
Рулевой наконечник Can Am Defender / Commander / Maverick Sport / Trail EPI ( 709401991 )
art. WE315049
4 179 ₽
Требуется 2 шт.
19
Болт М8х40 BRP art. 207684044
от 221 ₽
20
LH BALL JOINT art. 506151496
от 1 629 ₽
Аналог
Наконечник рулевой тяги, левая резьба Ski Doo ( 506151496 )
art. 08-103-20
1 629 ₽
Требуется 2 шт.
21
Шайба BRP art. 506151252
По запросу
22
Гайка М8 art. 233281414
от 210 ₽
23
Гайка 10 мм левая резьба BRP art. 250100016
По запросу
24
Tie-Rod art. 506151374
По запросу
25
Гайка рулевого наконечника наружная BRP art. 732610010
от 100 ₽
26
Рулевой наконечник Ski Doo art. 506151491
от 2 191 ₽
27
RH STEERING ARM art. 506145800
По запросу
28
Рычаг левый Ski Doo art. 506145900
от 10 448 ₽
29
Болт М8х35 Can Am art. 205083544
По запросу
30
Гайка М8 art. 233281414
от 210 ₽
31
TIE-ROD CAP art. 570070500
По запросу
32
RETAINER RING art. 506151100
По запросу
33
Заклепка 3/16 Can Am art. 390402300
от 116 ₽
34
LH Ball Joint art. 506152018
По запросу
35
Болт M10 X 45 art. 207004544
от 326 ₽
36
Гайка M10 Can Am art. 233201436
от 160 ₽
Аналог
Рулевой наконечник Can Am Defender / Commander / Maverick Sport / Trail EPI ( 709401991 )
art. WE315049
4 179 ₽
Требуется 1 шт.
37
Inside Tie-Rod art. 506151585
По запросу
38
Наконечник рулевой тяги правая резьба Ski Doo art. 506151492
от 1 607 ₽
Аналог
Рулевой наконечник Ski Doo (правая резьба) ( 506151492 )
art. SM-08247
1 607 ₽
Требуется 1 шт.
39
Опора рулевого вала(половинка) art. 506150400
от 1 134 ₽
40
Втулка Ski Doo art. 506150500
от 987 ₽
41
Фиксатор пластины BRP art. 506150600
от 578 ₽
42
Stopper Plate Ass’y Includes 42 to 43 art. 506151885
По запросу
43
Гайка закладная BRP art. 293450275
от 1 397 ₽
44
Carriage Bolt M8 X 70 art. 207787044
По запросу
45
Гайка М8 art. 233281414
от 210 ₽
46
Reinforcement Plate art. 506151934
По запросу
47
Inferior Main Tube art. 506151586
По запросу
48
Superior Main Tube art. 506151744
По запросу
49
Chain #35 art. 506151755
По запросу
50
Superior Bracket art. 506151734
По запросу
51
Socket Head Screw M8 X 35, Scotch Grip art. 205583544
По запросу
52
Hex. Forming Screw M8 X 25 art. 210282540
По запросу
53
Болт Can Am art. 207682044
от 160 ₽
54
Tensionner art. 506151749
По запросу
55
Винт BRP art. 206252044
По запросу
56
Hex. Nut M5 art. 232051600
По запросу
57
Hex. Screw M8 X 65, Scotch Grip art. 207286544
По запросу
58
FLAT WASHER art. 224081201
По запросу
59
Bracket art. 506151841
По запросу
60
Plate art. 506151757
По запросу
61
Extension art. 506151756
По запросу
62
Крепление руля скоба U образная BRP art. 709400919
от 1 230 ₽
63
Крепежная планка руля Can Am art. 709400509
от 350 ₽
64
Hex. Screw With Nylon art. 250000118
По запросу
65
SOCKET HEAD SCREW M8 X 35 art. 205483546
По запросу
66
Steering art. 506151589
По запросу
67
Control Support art. 506151965
По запросу
68
Switch Holder art. 506151850
По запросу
69
HEX. SCREW M3 X 08 art. 207130860
По запросу
70
Socket Head Screw M3 X 16 art. 205431660
По запросу
71
Lever Ass’y art. 512060021
По запросу
72
Pivot Bushing art. 506151763
По запросу
73
Bushing art. 506151762
По запросу
74
Hex. Screw M8 X 80 art. 207088044
По запросу
75
Гайка М8 art. 233281414
от 210 ₽
76
Шайба 8 мм BRP art. 234082410
от 263 ₽
77
SCREW-THREAD CUT.PH.PAN TYPE25 art. 250000022
По запросу
78
Was 415110000 Polyurethane Hose 5.2 mm art. 219704414
По запросу
79
Tie-rap Mount art. 293750010
По запросу
80
Стяжка 142 мм BRP art. 293750002
По запросу
81
Болт M6 X 40 BRP art. 207664044
По запросу
82
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
83
Grip art. 506151914
По запросу
84
CAP, BLACK art. 572110800
По запросу
85
Front Pad art. 506151865
По запросу
86
SCREW-TUFLOCK PHILLIPS art. 211000088
По запросу
87
Black Dart art. 293730010
По запросу
88
Steering Pad art. 506151592
По запросу
89
Back Envelope art. 506151962
По запросу
90
PHILLIPS TAPPING SCREW M4.8 X 16 art. 250000031
По запросу
91
Пресс-масленка BRP art. 408200700
от 578 ₽
92
SYNTHETIC GREASE, 400 G art. 219700417
По запросу
