модель 2004 года
- Модель LEGEND 800 SDI
- Код модели Legend 800 SDI

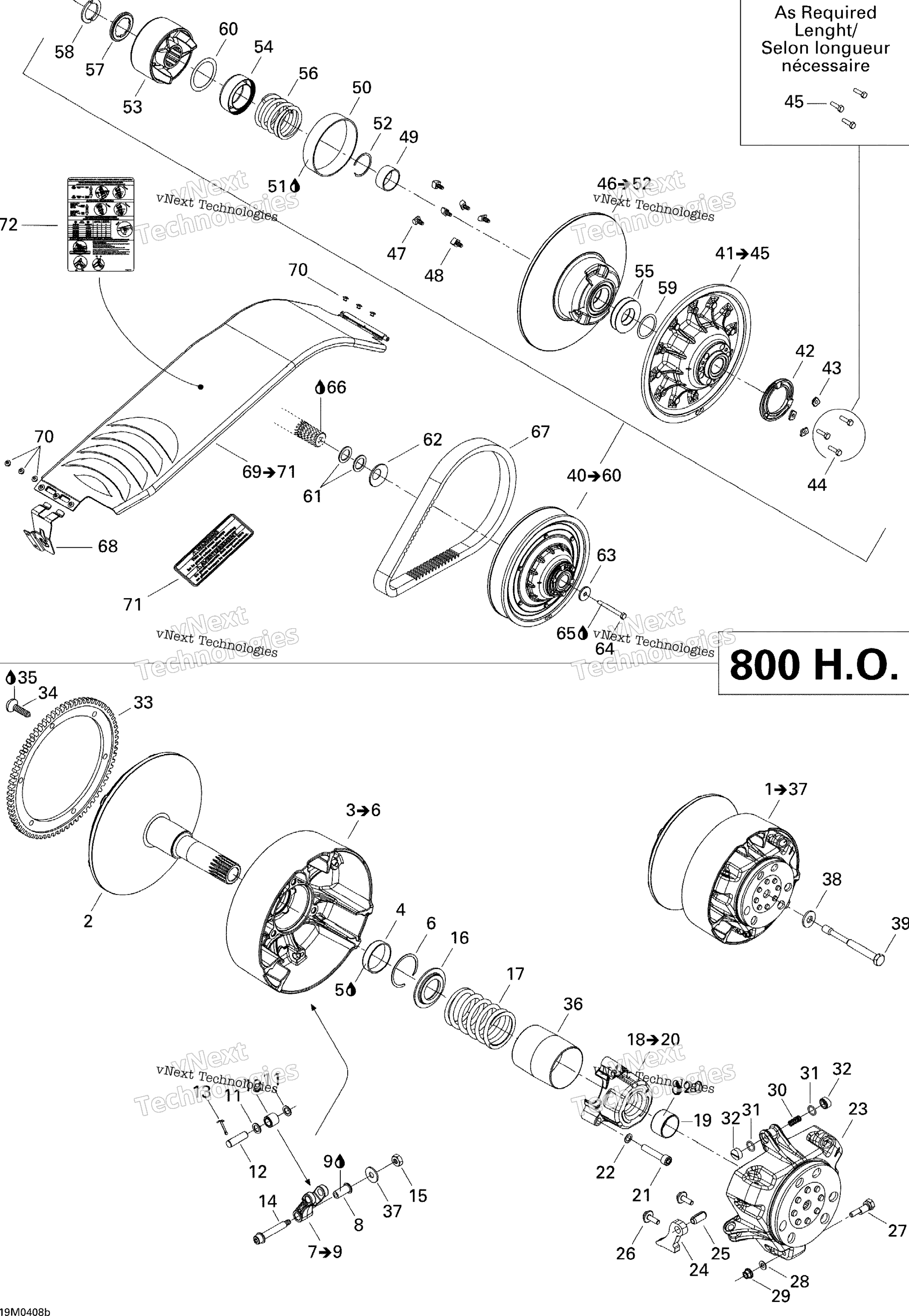

Схема шкива System (800) для Legend 800 SDI
Схема
Детали
Номер
Наименование детали
Цена
0
Decal, Suspension Adjustment Decal 2 PASSENGER SEAT art. 516001640
По запросу
1
Drive Pulley Ass’y INCLUDES 1 TO 37 art. XXXX
По запросу
2
Внутренний шкив ведущего вариатора Ski Doo art. 417222970
По запросу
3
Sliding Flange Ass’Y INCLUDES 3 TO 6 art. 417222668
По запросу
4
Втулка подвижной части вариатора Ski Doo art. 417222758
от 1 278 ₽
5
Loctite, Black Max, 3 ml art. 413408300
По запросу
6
Стопорное кольцо BRP art. 293370037
от 7 813 ₽
7
Рычаг центробежного регулятора art. 417222671
По запросу
8
Bushing art. 417222633
По запросу
9
Loctite 609, 10 ml art. 413703100
По запросу
10
Ролик вариатора Ski Doo art. 417222947
от 2 500 ₽
Аналог
4 878 ₽
Требуется 3 шт.
11
Шайба роллера Ski Doo art. 417004302
от 1 900 ₽
12
Палец грузика вариатора Ski Doo art. 417004308
По запросу
13
Шплинт BRP art. 250400060
от 7 813 ₽
14
SCREW ASS’Y art. 417222028
По запросу
15
Elastic Stop Nut M6 art. 232561414
от 368 ₽
16
Седло пружины вариатора BRP art. 417222312
По запросу
17
Spring, Violet/yellow art. 415015300
По запросу
18
Упор пружины вариатора Ski Doo art. 417007500
По запросу
19
Втулка муфты вариатора Ski Doo art. 417009204
от 1 536 ₽
20
Loctite 609, 10 ml art. 413703100
По запросу
21
Болт М8х40 BRP art. 205084044
от 368 ₽
22
Шайба 8 мм Ski Doo art. 250200009
По запросу
23
Governor Cup art. 417222213
По запросу
24
Ramp 414 art. 417222546
По запросу
25
Втулка грузика вариатора Ski Doo art. 250400050
от 578 ₽
26
Болт M6X18 Ski Doo art. 250000418
По запросу
27
Калибровочный болт ведущего вариатора Ski Doo art. 417222955
По запросу
28
Шайба BRP art. 417005600
По запросу
29
Гайка М6 Ski Doo art. 233061414
от 160 ₽
30
Пружина вариатора Ski Doo art. 417005700
от 550 ₽
31
Кольцо уплотнительное Ski Doo art. 732401030
от 7 813 ₽
32
Слайдер вариатора art. 417223021
от 1 796 ₽
Аналог
2 703 ₽
Требуется 6 шт.
33
Ring Gear art. 861791800
По запросу
34
Болт венца стартера BRP art. 236281684
По запросу
35
Loctite 271, 10 ml art. 293800005
По запросу
36
Втулка вариатора Ski Doo art. 417009205
По запросу
37
Шайба BRP art. 234061410
По запросу
38
Шайба ведущего вариатора BRP art. 250200006
По запросу
39
Болт крепления ведущего вариатора Ski Doo art. 417120000
от 8 012 ₽
40
Driven Pulley Ass’y INCLUDES 40 TO 60 art. XXXX
По запросу
41
Fixed Flange Ass’y INCLUDES 41 TO 45 art. 417126807
По запросу
42
Adjustment Ring art. 415005800
По запросу
43
Adjustment Shim art. 415005900
По запросу
44
Болт BRP art. 207162544
По запросу
45
HEX. SCREW M6 X 22 art. 207162244
По запросу
46
Sliding Flange Ass’y INCLUDES 46 TO 52 art. 417126605
По запросу
47
Слайдер вариатора Ski Doo art. 417126373
от 600 ₽
Аналог
1 560 ₽
Требуется 3 шт.
48
Слайдер вариатора Ski Doo art. 417126374
от 420 ₽
49
Bushing art. XXXX
По запросу
50
BUSHING art. 414978100
По запросу
51
Loctite 609, 10 ml art. 413703100
По запросу
52
Стопор BRP art. 371911200
По запросу
53
Cam Ass’y art. 417126385
По запросу
54
Седло пружины ведомого вариатора Ski Doo art. 417126381
от 1 092 ₽
55
STOPPER WASHER art. 504099600
По запросу
56
SPRING, BLACK art. 417126687
По запросу
57
Проставка короны ведомого вариатора Ski Doo art. 417126733
По запросу
58
Стальное полукольцо короны ведомого вариатора Ski Doo art. 417126734
По запросу
59
SHIM art. 504112300
По запросу
60
Шайба шкива ведомого вариатора Ski Doo art. 417126322
от 1 187 ₽
61
Проставка BRP art. 417300265
от 300 ₽
62
PROTECTOR art. 417300238
По запросу
63
Шайба BRP art. 517302322
По запросу
64
Болт BRP art. 207087544
от 263 ₽
65
Loctite 243, 10 ml art. 293800060
По запросу
66
Was 293800070 Loctite 767 art. 219704461
По запросу
67
Ремень вариатора Ski Doo art. 417300551
от 18 743 ₽
Аналог
18 743 ₽
Требуется 1 шт.
68
Bracket art. 417300001
По запросу
69
Защитный кожух ремня вариатора Ski Doo art. 417300173
По запросу
70
Pop Rivet 3/16" art. 390402200
от 74 ₽
71
Security Label, Belt Guard art. 516002670
По запросу
72
Decal, Suspension Adjustment 1 PASSENGER SEAT art. 516001639
По запросу
