модель 2004 года
- Модель MX Z 600 HO SDI
- Код модели MX Z 600 HO SDI

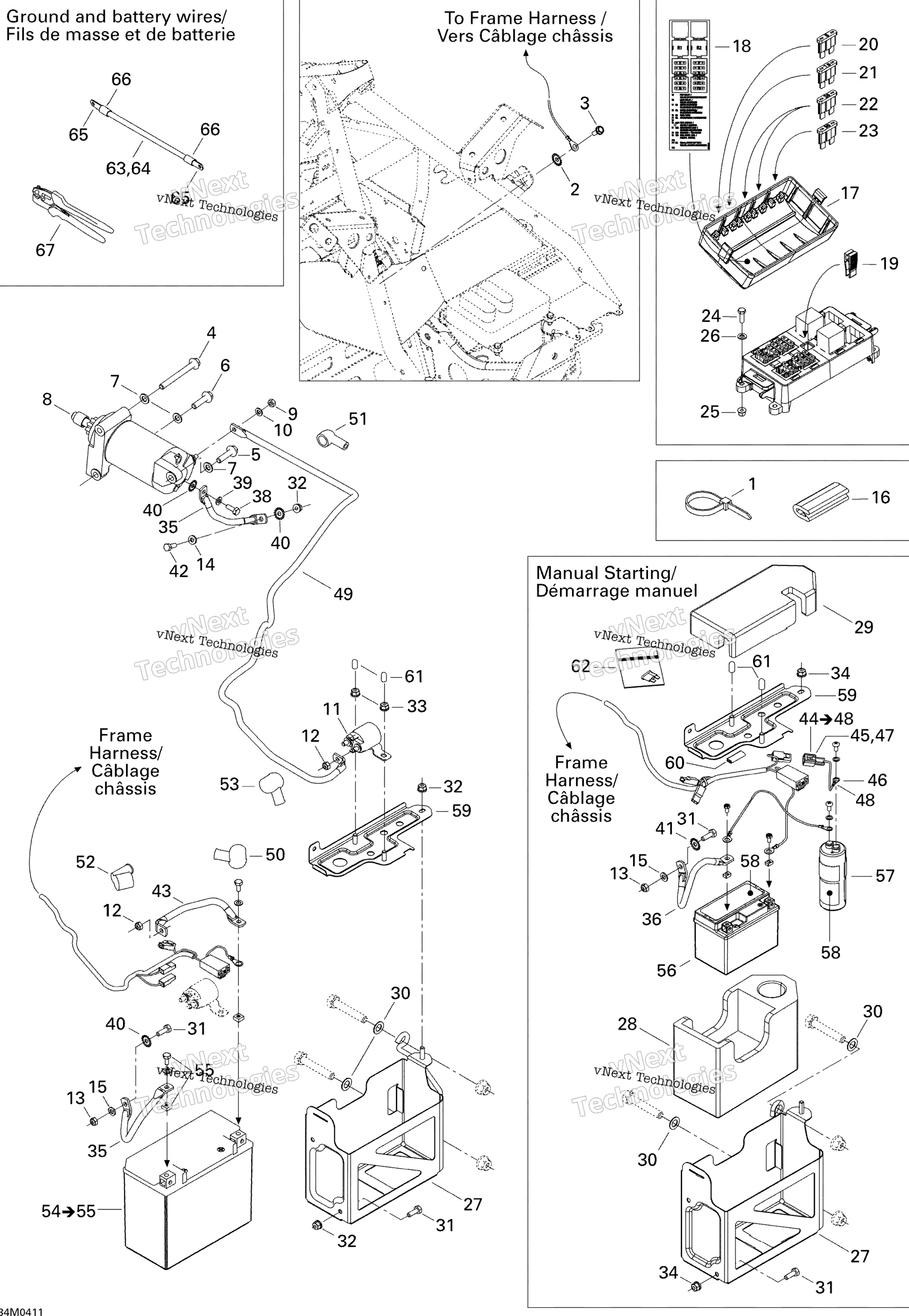

Схема battery, Starter и Fuse Box для MX Z 600 HO SDI
Схема
Детали
Номер
Наименование детали
Цена
0
Tie-Rap 180 mm art. 414115200
По запросу
0
TERMINAL 45, SMALL HOLE art. 278001683
По запросу
0
TERMINAL 90, SMALL HOLE art. 278001684
По запросу
0
FLAT TERMINAL, BIG HOLE art. 278001685
По запросу
0
TERMINAL 45, BIG HOLE art. 278001686
По запросу
0
TERMINAL 90, BIG HOLE art. 278001687
По запросу
0
FLAT TERMINAL art. 278001688
По запросу
0
Terminal 30°, 2 Holes art. 278001776
По запросу
0
Хомут пластиковый BRP art. 293750001
от 168 ₽
0
Tie-Rap 173 mm art. 293750009
По запросу
0
Стяжка 142 мм BRP art. 293750002
По запросу
1
Хомут 350 мм BRP art. 293750008
от 116 ₽
2
External Tooth Lock Washer art. 394001900
По запросу
3
Болт с шестригранной головкой Can Am art. 210251180
от 263 ₽
4
Hex. Flange Screw M8 X 75, Scotch Grip Electric Starting art. 207587544
По запросу
5
Болт M8 X 30 BRP art. 207583044
от 263 ₽
6
Болт M8 X 30 BRP art. 207583044
от 263 ₽
7
Шайба BRP art. 250200008
от 473 ₽
8
Starter Ass’y Electric Starting art. 515176133
от 442 ₽
Аналог
13 150 ₽
Требуется 1 шт.
9
Elastic Stop Nut M6 Electric Starting art. 232561414
от 368 ₽
10
Шайба BRP art. 234061410
По запросу
11
Реле стартера Ski Doo art. 515176011
от 5 900 ₽
12
Elastic Stop Nut M6 Electric Starting art. 232561414
от 368 ₽
13
Elastic Stop Nut M6 art. 232561414
от 368 ₽
14
Шайба BRP art. 234061410
По запросу
15
Шайба BRP art. 234061410
По запросу
16
Was 271000110 Protection Trim art. 219704353
По запросу
17
Крышка предохранительной коробки BRP art. 515176066
По запросу
18
Fuse Decal art. 516002141
По запросу
19
FUSE TOOL art. 515175811
По запросу
20
Предохранитель плавкий, 5А BRP art. 278000344
По запросу
21
FUSE, 7.5 AMPERES art. 278000704
По запросу
22
Предохранитель 20A art. 409003900
от 420 ₽
23
Fuse, 30 Amperes art. 410917200
По запросу
24
Hex. Screw M5 X 20 art. 207152044
По запросу
25
Hex. Flange Elastic Nut M5 art. 233251414
от 326 ₽
26
Flat Washer M5 art. 234051410
По запросу
27
Battery Support, Black art. 515176017
По запросу
28
Capacitor Support Manual Starting art. 515176190
По запросу
29
COVER Manual Starting art. 515176114
По запросу
30
Washer art. 503175800
По запросу
31
Hex. Screw M6 X 18 art. 207161844
По запросу
32
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
33
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
34
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
35
Ground Wire Electric Starting art. XXXX
По запросу
36
Ground Wire Manual Starting art. XXXX
По запросу
37
GROUND HARNESS, CAPACITOR Manual Starting art. 515176119
По запросу
38
Hex. Screw M6 X 16, Scotch Grip Electric Starting art. 207361644
По запросу
39
Шайба BRP art. 234061410
По запросу
40
Шайба BRP art. 250200041
По запросу
41
Шайба BRP art. 250200041
По запросу
42
Болт BRP art. 207162044
от 168 ₽
43
Battery Wire Electric Starting art. XXXX
По запросу
44
CAPACITOR HARNESS Includes items 44 to 48 / Manual Starting art. 515176120
По запросу
45
MALE TERMINAL Manual Starting art. 515175273
По запросу
46
Ring Terminal Manual Starting art. 515175504
По запросу
47
MALE TERMINAL HOUSING, 1 CIRCUIT Manual Starting art. 515175509
По запросу
48
Tubing Shrink Manual Starting art. XXXX
По запросу
49
Battery Wire Electric Starting art. XXXX
По запросу
50
Protection Cap Electric Starting art. 570151000
По запросу
51
Protector Cap Electric Starting art. 278001771
По запросу
52
PROTECTION CAP Electric Starting art. 570064200
По запросу
53
Protector Cap Electric Starting art. 515175919
По запросу
54
Аккумулятор YTX20LBS BRP art. 410301203
По запросу
55
Комплкт крепежа проводов АКБ BRP art. 250000282
от 987 ₽
56
Battery, 3 Amperes Manual Starting art. 410301204
По запросу
57
Конденсатор Ski Doo art. 515176387
По запросу
58
Capacitor Decal Manual Starting art. 516002976
По запросу
59
BATTERY STRIP art. 515175735
По запросу
60
Was 414506600 Trim Manual Starting art. 219704405
По запросу
61
Cap art. 515176141
По запросу
62
Plastic Bag Manual Starting art. XXXX
По запросу
63
Ground Cable Battery, no 6, meter) art. 278001680
По запросу
64
Cable Battery, no 6, meter) art. 278001690
По запросу
65
Terminal 45°, Small Hole art. 278001682
По запросу
66
Was 710000483 Heat Shrink Tubing art. 219704447
По запросу
67
Crimp Plier art. 529035730
По запросу
