модель 2004 года
- Модель Skandic SUV 600
- Код модели Skandic SUV 600

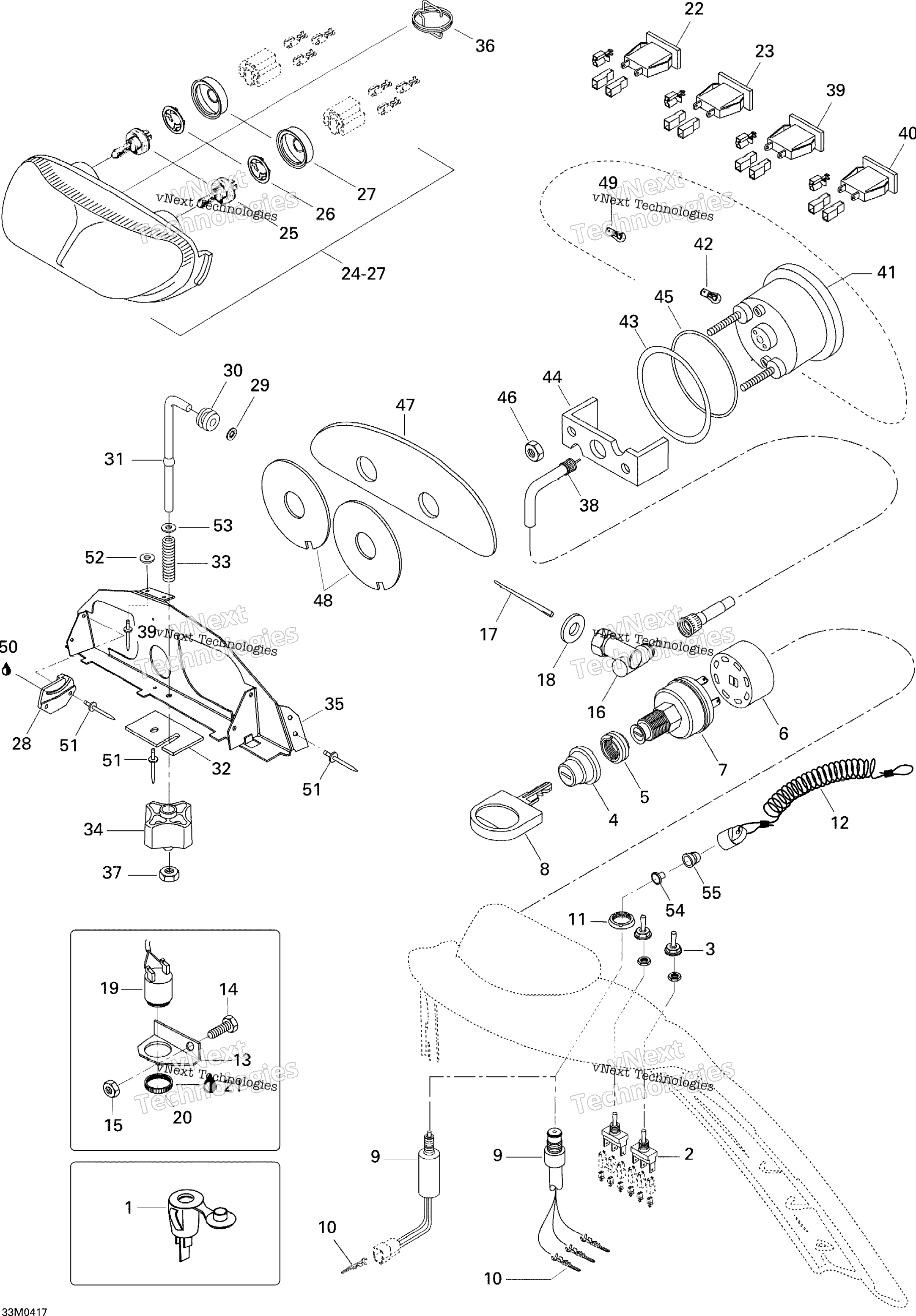

Схема электрооборудования System для Skandic SUV 600
Схема
Детали
Номер
Наименование детали
Цена
1
Розетка 12V BRP art. 710001248
от 2 600 ₽
2
Выключатель обогрева рукояток BRP art. 410107300
По запросу
3
Защитный колпачок выключателя BRP art. 515175281
По запросу
4
Чехол замка зажигания Ski Doo art. 570013700
По запросу
5
Гайка замка зажигания Ski Doo art. 410112100
от 987 ₽
6
Колодка клеммовая замка зажигания Ski Doo art. 572150700
По запросу
7
IGNITION SWITCH art. 410113602
от 1 837 ₽
8
Болванка ключа BRP art. 415129350
По запросу
9
Ответная часть чеки безопасности BRP art. 515175653
от 1 764 ₽
Аналог
1 764 ₽
Требуется 1 шт.
9
TERMINAL ASSY 600 SUV art. 515166800
По запросу
10
Разъем BRP art. 605642628
По запросу
11
Safety Switch Nut 600 SUV art. 278002963
По запросу
12
Ключ DESS Ski-Doo art. 515178284
от 4 086 ₽
12
Крышка BRP art. 515178283
По запросу
13
Support art. 549459
По запросу
14
Hex. Screw M6 X 16 art. 207161644
По запросу
15
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
16
Corr.Vitesse *Drive-Angle art. 35021
По запросу
17
Палец привода без резьбы BRP art. 45009
По запросу
18
Rondelle *Washer art. M5444186
По запросу
19
Back-Up Alarm art. 414792102
По запросу
20
Гайка пластиковая Ski Doo art. 414805101
По запросу
21
Silicone Sealant 51388, 300 ml art. 296000309
По запросу
22
PILOT LAMP, HEADLAMP art. 515175726
По запросу
23
PILOT LAMP, OIL LEVEL/BRAKE art. 515175728
По запросу
24
Halogen Headlamp Includes Items 24 to 27 art. 515176311
По запросу
25
Лампа головного света Ski-doo art. 515176274
По запросу
26
BULB HOLDER art. 515175910
По запросу
27
COVER art. 515175911
По запросу
28
LH Support art. 517289400
По запросу
28
RH Support art. 517289300
По запросу
29
Гайка-шайба BRP art. 732610072
от 270 ₽
30
Втулка фары Ski Doo art. 415100800
По запросу
31
ADJUSTER ROD art. M5448100
По запросу
32
Washer 6mm art. M5448320
По запросу
33
Пружина Ski Doo art. 415100600
от 473 ₽
34
Handle art. 515175548
По запросу
35
Support art. 5248092
По запросу
36
Spring art. 5445737
По запросу
37
Elastic Stop Nut M6 art. 232561414
от 368 ₽
38
Трос спидометра BRP art. 5344162
По запросу
39
Pilot Lamp, Engine Temperature 600 SUV art. 410109700
По запросу
40
Pilot Lamp, Dess 600 SUV art. 410113300
По запросу
41
Speedometer, Kmh art. 515175335
По запросу
41
Speedometer, Mph Includes Items 41 to 42 art. 515175336
По запросу
42
Bulb 12V-1.7W art. 515175929
По запросу
43
Washer art. 517258500
По запросу
44
Case Holder art. 414806500
По запросу
45
Уплотнительное кольцо Ski Doo art. 414807100
По запросу
46
NUT M5 art. M33062
По запросу
47
Foam art. 5247817
По запросу
48
Plastic Plate art. 5447818
По запросу
49
INSTRUMENTATION BULB art. 410504200
По запросу
50
Grease Tube Lmz, 400 G art. 413707500
По запросу
51
Заклепка BRP art. 36005
По запросу
52
Washer 5 Mm art. 20008
По запросу
53
Шайба BRP art. 234061410
По запросу
54
Колпачок прокачного штуцера BRP art. 570151100
от 800 ₽
55
Гайка чеки аварийной остановки Ski Doo art. 515145900
от 700 ₽
