модель 2004 года
- Модель SUMMIT 550 F
- Код модели Summit 550F

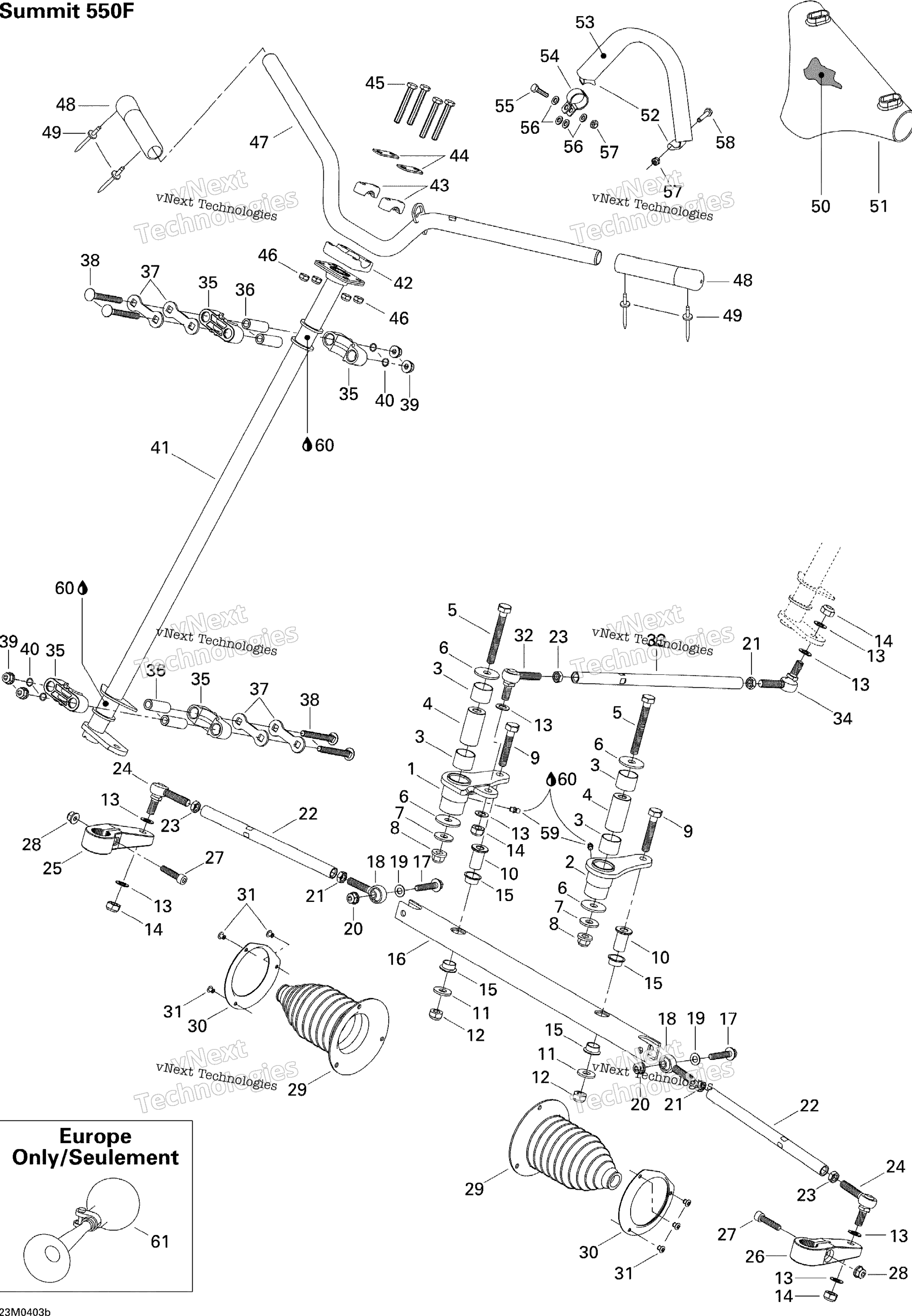

Схема рулевого управления System Summit 550F для Summit 550F
Схема
Детали
Номер
Наименование детали
Цена
1
RH Swivel Arm art. 506151506
По запросу
2
LH SWIVEL ARM art. 506151623
По запросу
3
BUSHING SWIVEL art. 506149900
По запросу
4
PIVOT SWIVEL art. 506150100
По запросу
5
Hex. Screw M10 X 80 art. 207008086
По запросу
6
Шайба 10 мм BRP art. 506150000
По запросу
7
Шайба Can Am art. 250200014
от 250 ₽
8
Flange Nut M10 art. 732610084
По запросу
9
Болт BRP art. 207005544
По запросу
10
BAR PIVOT art. 506147300
По запросу
11
FLAT WASHER art. 224002251
По запросу
12
Гайка 10 мм BRP art. 233601416
от 263 ₽
13
Washer art. 503175800
По запросу
14
Elastic Flange Nut M10 art. 232501416
По запросу
15
Втулка подвески Ski Doo art. 503191555
от 790 ₽
16
Bar-Swivel art. 506147000
По запросу
17
Болт М8х40 BRP art. 207684044
от 221 ₽
18
LH BALL JOINT art. 506151496
от 1 629 ₽
Аналог
Наконечник рулевой тяги, левая резьба Ski Doo ( 506151496 )
art. 08-103-20
1 629 ₽
Требуется 2 шт.
19
Шайба BRP art. 506151252
По запросу
20
Гайка М8 art. 233281414
от 210 ₽
21
Гайка 10 мм левая резьба BRP art. 250100016
По запросу
22
Tie Rod art. 506151376
По запросу
23
Гайка рулевого наконечника наружная BRP art. 732610010
от 100 ₽
24
Рулевой наконечник Ski Doo art. 506151491
от 2 191 ₽
25
RH Steering Arm art. 506151451
По запросу
26
LH Steering Arm art. 506151452
По запросу
27
Болт М8х35 Can Am art. 205083544
По запросу
28
Гайка М8 art. 233281414
от 210 ₽
29
TIE-ROD CAP art. 570070500
По запросу
30
RETAINER RING art. 506151100
По запросу
31
Заклепка 3/16 Can Am art. 390402300
от 116 ₽
32
Наконечник рулевой тяги правая резьба Ski Doo art. 506151492
от 1 607 ₽
Аналог
Рулевой наконечник Ski Doo (правая резьба) ( 506151492 )
art. SM-08247
1 607 ₽
Требуется 1 шт.
33
TIE-ROD art. 506151375
По запросу
34
Шаровая опора BRP art. 506151845
от 1 622 ₽
Аналог
Рулевой наконечник Ski Doo (левая резьба) ( 506151845 )
art. 08-103-24
1 622 ₽
Требуется 1 шт.
35
Опора рулевого вала(половинка) art. 506150400
от 1 134 ₽
36
Втулка Ski Doo art. 506150500
от 987 ₽
37
Фиксатор пластины BRP art. 506150600
от 578 ₽
38
Carriage Bolt M8 X 70 art. 207787044
По запросу
39
Гайка М8 art. 233281414
от 210 ₽
40
O-RING art. 506151140
По запросу
41
Main Tube art. 506151222
По запросу
42
STEERING CLAMP art. 277000142
По запросу
43
Крепление руля скоба U образная BRP art. 709400919
от 1 230 ₽
44
Крепежная планка руля Can Am art. 709400509
от 350 ₽
45
Hex. Screw M8 X 55 art. 207085544
По запросу
46
Гайка Can Am art. 232581414
По запросу
47
Handle-Bar, Black art. 506151391
По запросу
48
Резиновая ручка руля BRP art. 506152483
По запросу
49
Заклепка BRP art. 293150102
По запросу
50
Foam art. 506151264
По запросу
51
Cover art. 506151265
По запросу
52
Горная стропа на руль BRP art. 506152115
По запросу
53
Горная стропа на руль BRP art. 506152115
По запросу
54
Крепеж горной стропы на руль BRP art. 506152536
от 1 187 ₽
55
Болт BRP art. 207162544
По запросу
56
Шайба BRP art. 234061410
По запросу
57
Elastic Stop Nut M6 art. 232561414
от 368 ₽
58
Hex. Flange Screw M6 X 35 art. 207063544
По запросу
59
Пресс-масленка BRP art. 408200700
от 578 ₽
60
SYNTHETIC GREASE, 400 G art. 219700417
По запросу
61
Horn EUROPE ONLY art. 549011291
По запросу
