модель 2005 года
- Модель Legend V-1000
- Код модели Legend V-1000

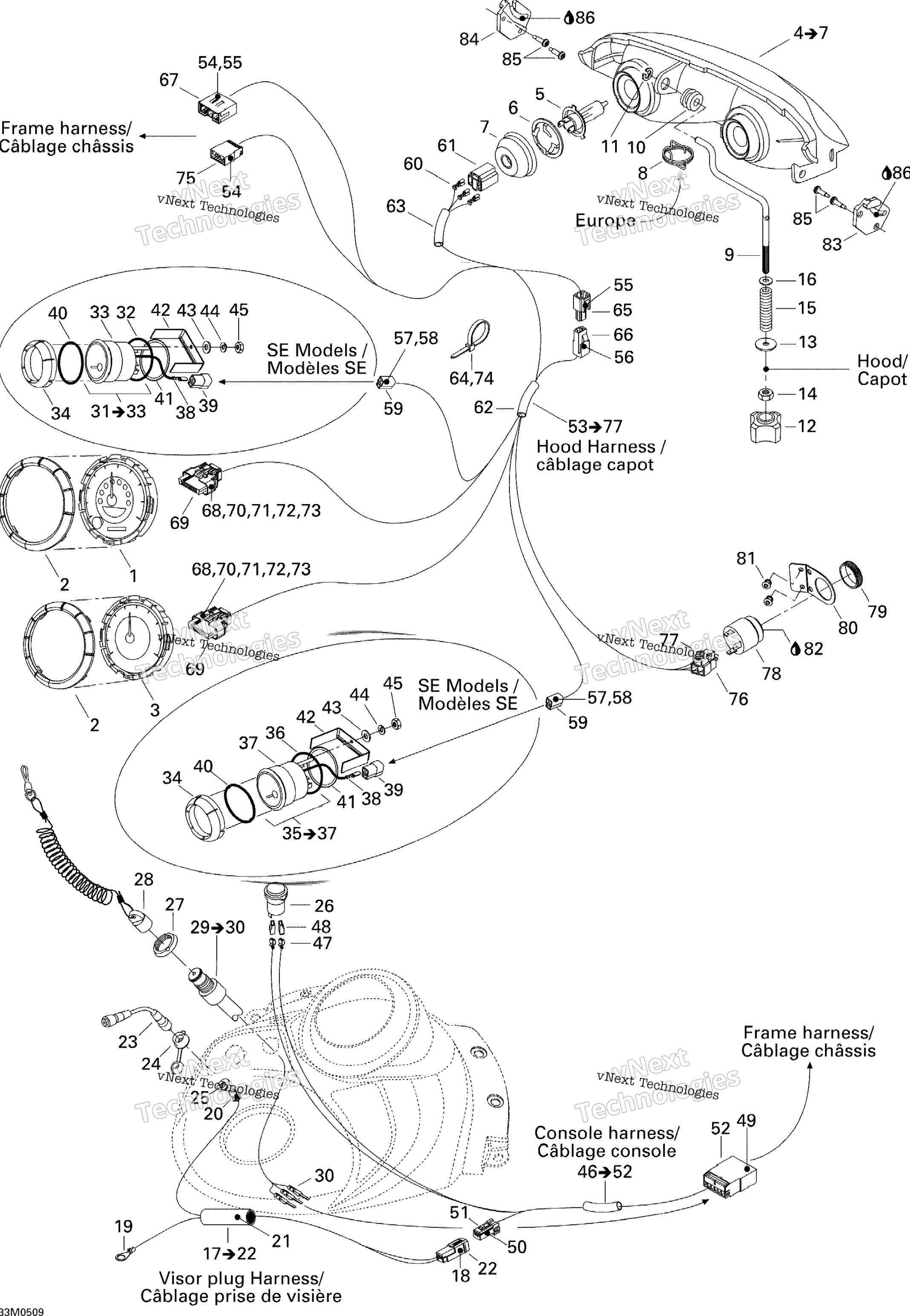

Схема электрооборудования System для Legend V-1000
Схема
Детали
Номер
Наименование детали
Цена
1
Спидометр Ski Doo art. 515176244
По запросу
2
Кольцо приборной панели Ski Doo art. 515179005
По запросу
3
Tachometer art. 515176275
По запросу
4
Halogen Headlamp Ass’y Includes 4 to 7 art. 515176311
По запросу
5
Лампа головного света Ski-doo art. 515176274
По запросу
6
BULB HOLDER art. 515175910
По запросу
7
COVER art. 515175911
По запросу
8
SPRING Europe art. 515175324
По запросу
9
Adjuster Rod art. 515175920
По запросу
10
Втулка фары Ski Doo art. 415100800
По запросу
11
Гайка-шайба BRP art. 732610072
от 270 ₽
12
Handle art. 515175548
По запросу
13
Washer art. 224060251
По запросу
14
Elastic Stop Nut M6 art. 232561414
от 368 ₽
15
Пружина Ski Doo art. 415100600
от 473 ₽
16
Шайба BRP art. 234061410
По запросу
17
Visor Plug Harness Includes items 17 to 22 art. 515175964
По запросу
18
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
19
OPEN BARREL art. 515175172
По запросу
20
Visor Plug art. 415096100
По запросу
21
Tape art. 293740005
По запросу
22
Male Terminal Housing, 2 Circuits art. 515175654
По запросу
23
EXTENSION art. 515175971
По запросу
24
Cap art. 572103300
По запросу
25
Washer art. 503175800
По запросу
26
Разьем прикуривателя BRP art. 861507200
По запросу
27
Safety Switch Nut art. 278002963
По запросу
28
Ключ DESS Ski-Doo art. 515178284
от 4 086 ₽
29
Dess Switch Includes items 29 to 30 art. 515175913
По запросу
30
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
31
Temperature Gauge SE Models / Includes 31 to 33 art. 515175601
По запросу
32
O-RING SE Models art. 414807200
По запросу
33
Case Holder SE Models art. 414806600
По запросу
34
Кольцо приборной панели Ski Doo art. 515175711
от 2 552 ₽
35
FUEL GAUGE SE Models / Includes 35 to 37 art. 515175529
По запросу
36
O-RING SE Models art. 414807200
По запросу
37
Case Holder SE Models art. 414806600
По запросу
38
Электрическая клемма папа Ski Doo art. 409210000
от 578 ₽
39
FEMALE HOUSING SE Models art. 409204200
По запросу
40
O-RING SE Models art. 414807200
По запросу
41
WASHER SE Models art. 517258600
По запросу
42
Case Holder SE Models art. 414806600
По запросу
43
Шайба Can Am art. 250200081
По запросу
44
Lock Washer SE Models art. 414833700
По запросу
45
NUT SE Models art. 414833600
По запросу
46
Console Harness Includes 46 to 52 art. 515176028
По запросу
47
FEMALE TERMINAL art. 409010600
По запросу
48
Female Terminal Housing, 1 Circuit art. 409010400
По запросу
49
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
50
Электрическая клемма мама Ski Doo art. 515175231
от 725 ₽
51
Female Housing, 2 Circuits art. 515175658
По запросу
52
Корпус разъема BRP art. 515175662
По запросу
53
CAB WIRING HARNESS Includes 53 to 77 art. 515175984
По запросу
54
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
55
MALE TERMINAL art. 515175273
По запросу
56
Female Terminal art. 515175282
По запросу
57
Female Terminal art. 561503100
По запросу
58
Female Terminal art. 561503100
По запросу
59
Female Housing art. 409204300
По запросу
60
FEMALE TERMINAL art. 515175321
По запросу
61
FEMALE TERMINAL HOUSING, 3 CIRCUITS art. 409202700
По запросу
62
Tubing 16 MM 1000MM Long art. 219704408
По запросу
63
Tubing 10 MM 1000MM Long art. 219704407
По запросу
64
Хомут пластиковый BRP art. 293750001
от 168 ₽
65
MALE TERMINAL HOUSING, 1 CIRCUIT art. 515175509
По запросу
66
FEMALE TERMINAL HOUSING, 1 CIRCUIT art. 515175510
По запросу
67
MALE TERMINAL HOUSING, 11 CIRCUITS art. 515175720
По запросу
68
Plug art. 515175812
По запросу
69
Заглушка разъема BRP art. 515175801
По запросу
70
Фиксатор бока Ski Doo art. 515175802
от 1 491 ₽
71
Wire Seal art. 515175803
По запросу
72
Block art. 515175804
По запросу
73
Female Terminal art. 515175806
По запросу
74
Tie-Rap 180 mm art. 414115200
По запросу
75
Male Terminal Housing, 10 Circuits art. 415128526
По запросу
76
MALE TERMINAL HOUSING, 3 CIRCUITS art. 515176069
По запросу
77
Female Terminal art. 515176071
По запросу
78
Реле звукового сигнала BRP art. 515176035
По запросу
79
Гайка пластиковая Ski Doo art. 414805101
По запросу
80
PLATE art. 515175688
По запросу
81
Pop Rivet 3/16" art. 390402200
от 74 ₽
82
Silicone Sealant 51388, 300 ml art. 296000309
По запросу
83
RH Support art. 517289300
По запросу
84
LH Support art. 517289400
По запросу
85
Headlamp Screw art. 732601315
По запросу
86
Grease Tube Lmz, 400 G art. 413707500
По запросу
