модель 2005 года
- Модель MX Z 600 HO SDI ADRENALINE
- Код модели MX Z 600 HO SDI Adrenaline & X

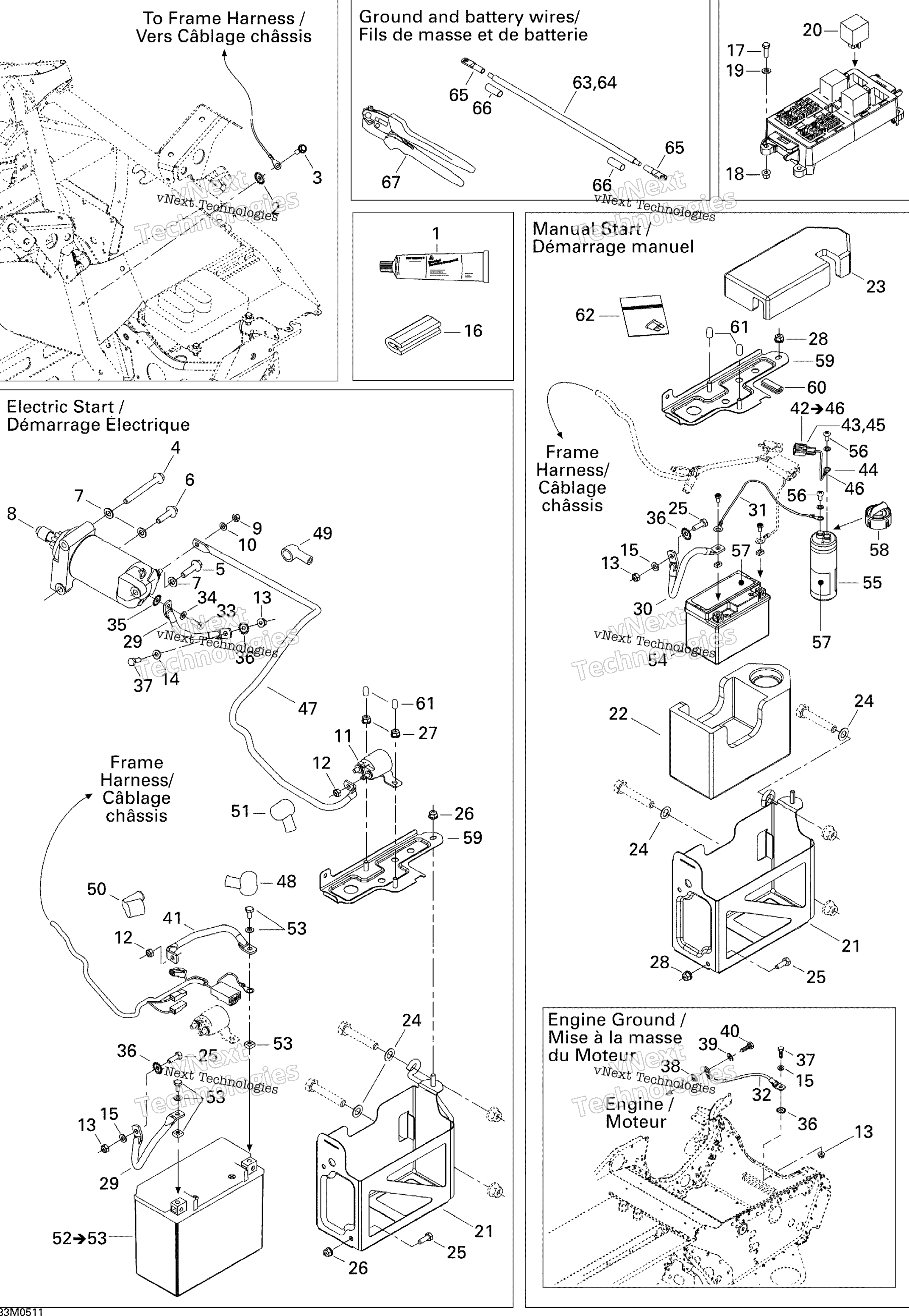

Схема электрооборудования System для MX Z 600 HO SDI Adrenaline & X
Схема
Детали
Номер
Наименование детали
Цена
0
TERMINAL 45, SMALL HOLE art. 278001683
По запросу
0
Terminal 30°, 2 Holes art. 278001776
По запросу
0
FLAT TERMINAL art. 278001688
По запросу
0
TERMINAL 90, BIG HOLE art. 278001687
По запросу
0
TERMINAL 45, BIG HOLE art. 278001686
По запросу
0
FLAT TERMINAL, BIG HOLE art. 278001685
По запросу
0
TERMINAL 90, SMALL HOLE art. 278001684
По запросу
1
Was 293550004 Dielectric Grease, 150 g art. 219704453
По запросу
2
External Tooth Lock Washer art. 394001900
По запросу
3
Болт М6х12 BRP art. 210261250
от 160 ₽
4
Hex. Flange Screw M8 X 75, Scotch Grip Electric Start art. 207587544
По запросу
5
Болт M8 X 30 BRP art. 207583044
от 263 ₽
6
Болт M8 X 30 BRP art. 207583044
от 263 ₽
7
Шайба BRP art. 250200008
от 473 ₽
8
Starter Ass’y Electric Start art. 515176133
от 442 ₽
Аналог
13 150 ₽
Требуется 1 шт.
9
Elastic Stop Nut M6 Electric Start art. 232561414
от 368 ₽
10
Шайба BRP art. 234061410
По запросу
11
Реле стартера Ski Doo art. 515176011
По запросу
12
Elastic Stop Nut M6 Electric Start art. 232561414
от 368 ₽
13
Elastic Stop Nut M6 art. 232561414
от 368 ₽
14
Шайба BRP art. 234061410
По запросу
15
Шайба BRP art. 234061410
По запросу
16
Was 271000110 Protection Trim art. 219704353
По запросу
17
Hex. Screw M5 X 20 art. 207152044
По запросу
18
Hex. Flange Elastic Nut M5 art. 233251414
от 326 ₽
19
Flat Washer M5 art. 234051410
По запросу
20
Реле BRP art. 515177672
от 5 313 ₽
21
Battery Support Black art. 515176230
По запросу
22
CAPACITOR SUPPORT Manual Start art. 515176190
По запросу
23
COVER Manual Start art. 515176114
По запросу
24
Washer art. 503175800
По запросу
25
Hex. Screw M6 X 18 art. 207161844
По запросу
26
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
27
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
28
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
29
Ground Wire Electric Start art. 515175749
По запросу
30
Ground Wire Manual Start art. 515175749
По запросу
31
GROUND HARNESS, CAPACITOR Manual Start art. 515176119
По запросу
32
BATTERY ASSISTED GROUND CABLE Manual Start art. 515176276
По запросу
33
Hex. Screw M6 X 16, Scotch Grip Electric Start art. 207361644
По запросу
34
Шайба BRP art. 234061410
По запросу
35
Шайба BRP art. 250200041
По запросу
36
Шайба BRP art. 250200041
По запросу
37
Болт BRP art. 207162044
от 168 ₽
38
Serrated Lock Washer 8 mm Manual Start art. 234481608
По запросу
39
Шайба BRP art. 234081410
от 168 ₽
40
Болт М8 х 16 BRP art. 207181644
от 168 ₽
41
Battery Wire Electric Start art. 515175904
По запросу
42
CAPACITOR HARNESS Includes items 42 to 46 / Manual Start art. 515176120
По запросу
43
MALE TERMINAL Manual Start art. 515175273
По запросу
44
Ring Terminal Manual Start art. 515175504
По запросу
45
MALE TERMINAL HOUSING, 1 CIRCUIT Manual Start art. 515175509
По запросу
46
Tubing Shrink Manual Start art. XXXX
По запросу
47
Battery Wire Electric Start art. XXXX
По запросу
48
Protection Cap Electric Start art. 570151000
По запросу
49
Protector Cap Electric Start art. 278001771
По запросу
50
PROTECTION CAP Electric Start art. 570064200
По запросу
51
Protector Cap Electric Start art. 515175919
По запросу
52
Аккумулятор YTX20LBS BRP art. 410301203
По запросу
53
Комплкт крепежа проводов АКБ BRP art. 250000282
от 987 ₽
54
Battery, 3 Amperes Manual Start art. 410301204
По запросу
55
Конденсатор Ski Doo art. 515176387
По запросу
56
Mechanical Screw Manual Start art. 515176388
По запросу
57
Capacitor Decal Manual Start art. 516002976
По запросу
58
CAP Manual Start art. 515176211
По запросу
59
BATTERY STRIP art. 515175735
По запросу
60
Was 414506600 Trim Manual Start art. 219704405
По запросу
61
Cap art. 515176141
По запросу
62
Plastic Bag Manual Start art. XXXX
По запросу
63
Ground Cable Battery, no 6, meter) art. 278001680
По запросу
64
Cable Battery, no 6, meter) art. 278001690
По запросу
65
Terminal 45°, Small Hole art. 278001682
По запросу
66
Was 710000483 Heat Shrink Tubing art. 219704447
По запросу
67
Crimp Plier art. 529035730
По запросу
