модель 2005 года
- Модель SKANDIC WT 550
- Код модели Skandic WT 550F

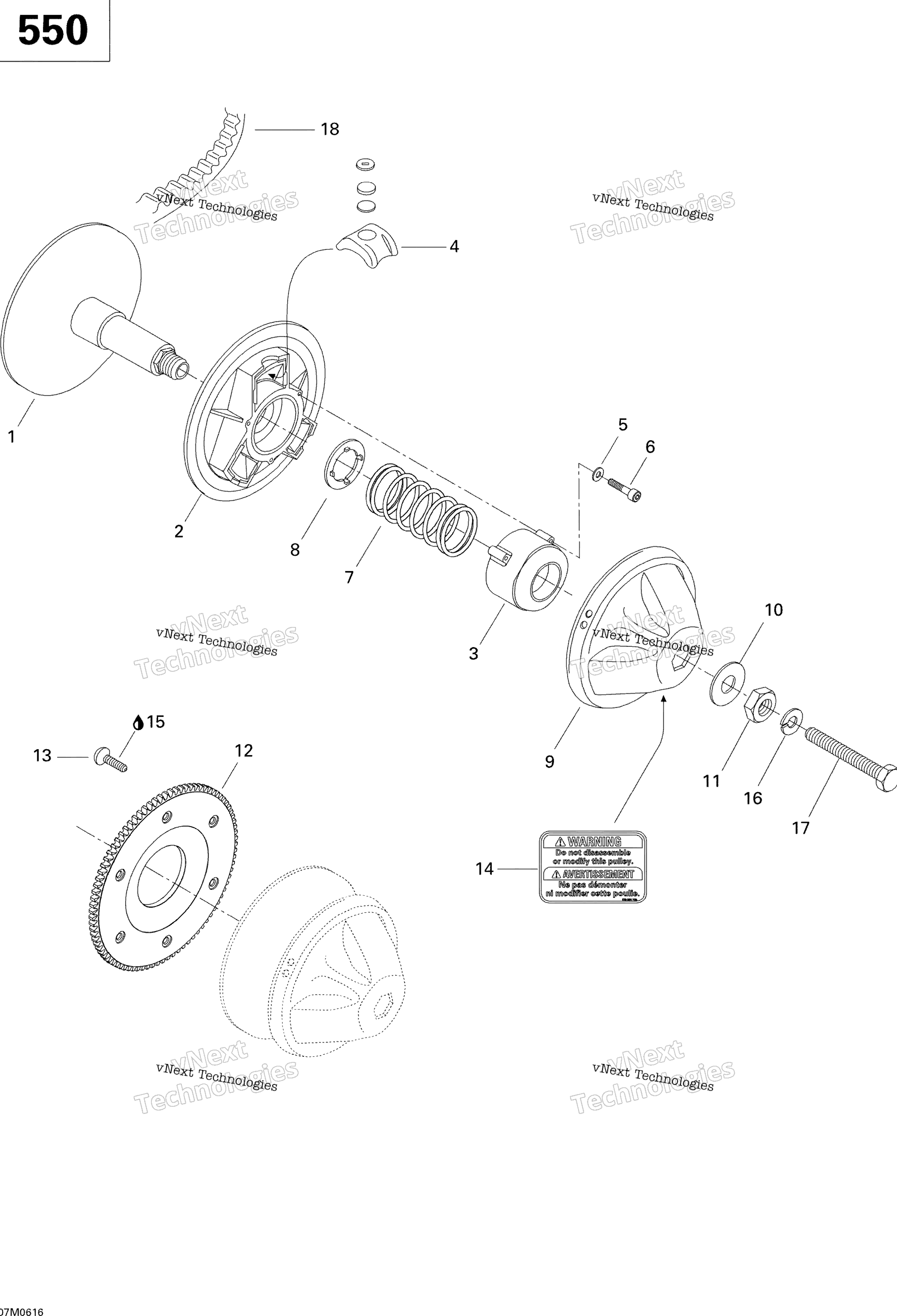

Схема привода Pulley 550F для Skandic WT 550F
Схема
Детали
Номер
Наименование детали
Цена
1
Fixed Flange art. 415128601
По запросу
2
Sliding Flange art. 417126692
По запросу
3
SPRING COVER art. 415128602
По запросу
4
Unit art. 415129125
По запросу
5
WASHER art. 420245370
По запросу
6
SOCKET HEAD SCREW M6 X 35 art. 415128606
По запросу
7
SPRING YELLOW/GREEN art. 414742100
По запросу
8
SPRING SEAT art. 417126694
По запросу
9
Cap art. 415128609
По запросу
10
WASHER art. 415128610
По запросу
11
NUT art. 417118300
По запросу
12
RING GEAR art. 417300186
По запросу
13
Болт венца стартера BRP art. 236281684
По запросу
14
Security Label art. 516001726
По запросу
15
Loctite 271, 10 ml art. 293800005
По запросу
16
Conical Spring Washer art. M20090
По запросу
17
Болт вариатора Ski Doo art. 417113800
По запросу
18
Ремень вариатора Ski Doo art. 414633800
По запросу
