модель 2005 года
- Модель SUMMIT HIGHMARK / HIGHMARK X 1000
- Код модели Summit 1000 SDI, Highmark & Highmark X

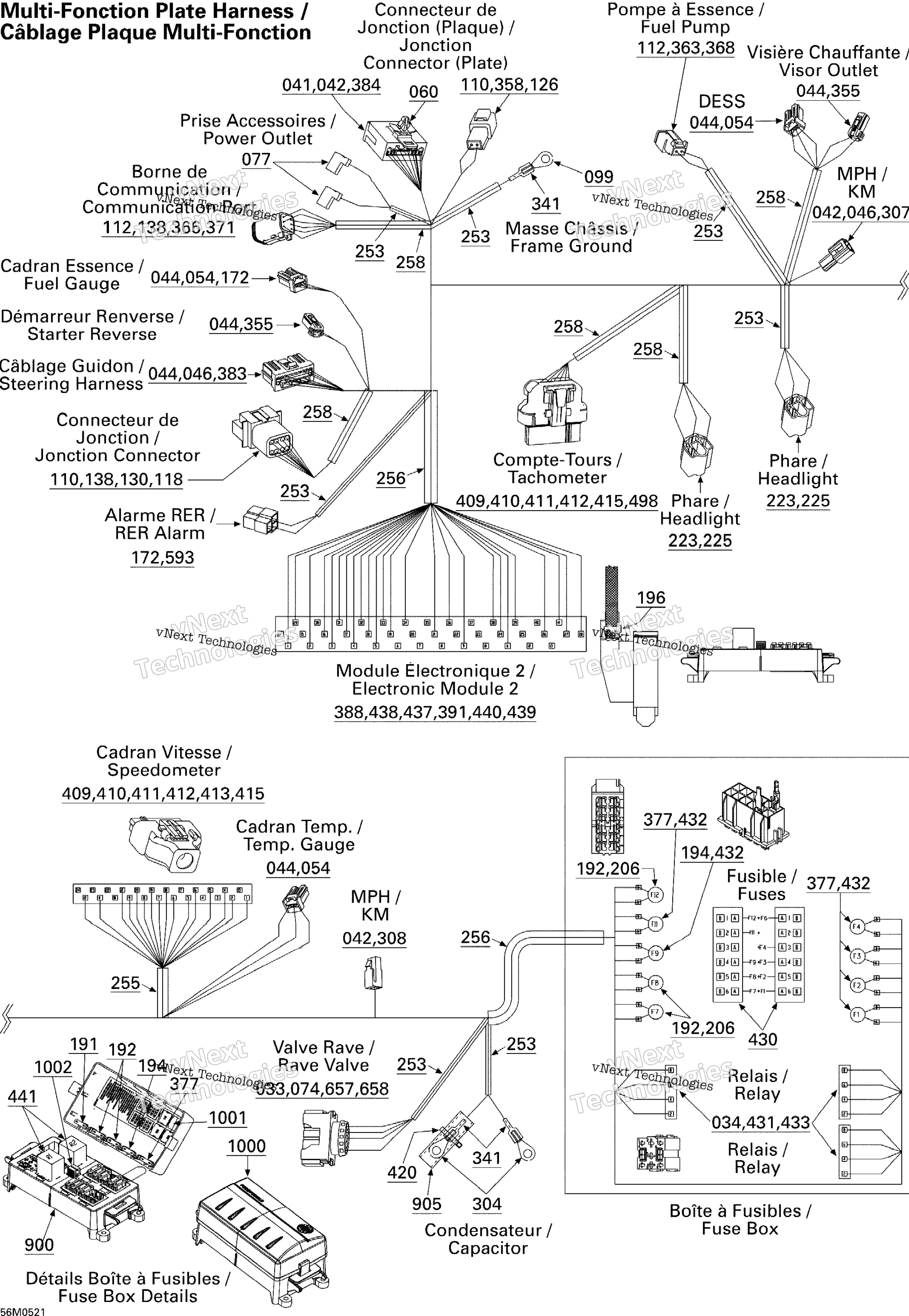

Схема Multi Function Plate жгута для Summit 1000 SDI, Highmark & Highmark X
Схема
Детали
Номер
Наименование детали
Цена
1
Multi-function Plate Harness Ass’y Includes 001 to 1002 art. 515176237
По запросу
34
Female Terminal art. 409010100
По запросу
41
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
42
MALE TERMINAL art. 515175273
По запросу
44
Электрическая клемма мама Ski Doo art. 515175231
от 725 ₽
46
Female Terminal art. 515175282
По запросу
54
Корпус клеммы BRP art. 515175495
По запросу
60
Housing Support art. 515175283
По запросу
74
Plug art. 409013700
По запросу
77
Электрическая клемма "мама" BRP art. 409010300
от 578 ₽
99
Open Barrel art. 278000992
По запросу
110
Разъем Sea Doo art. 278000631
от 525 ₽
112
Female Terminal art. 278000632
По запросу
118
MALE TERMINAL HOUSING, 8 CIRCUITS art. 278001742
По запросу
126
Male Lock, 2 Circuits art. 409207500
По запросу
130
LOCK MALE, 8 CIRCUITS art. 515175276
По запросу
138
Sealing Cap art. 293000052
По запросу
172
Wire Seal art. 561503100
По запросу
191
Fuse, 30 Amperes art. 410917200
По запросу
192
Предохранитель 20A art. 409003900
от 420 ₽
194
Fuse, 10 Amperes art. 278001197
По запросу
196
Стяжка 142 мм BRP art. 293750002
По запросу
206
Female Terminal art. 409004200
По запросу
223
FEMALE TERMINAL art. 515175320
По запросу
225
FEMALE TERMINAL HOUSING, 3 CIRCUITS art. 409202700
По запросу
253
Tubing 6 MM 3000MM Long art. 219704425
По запросу
255
Was 409901800 Tubing (13 mm) art. 219704400
По запросу
256
Tubing 16 MM 1000MM Long art. 219704408
По запросу
258
Tubing 10 MM 1000MM Long art. 219704407
По запросу
304
Ring Terminal art. 515175504
По запросу
307
MALE TERMINAL HOUSING, 1 CIRCUIT art. 515175509
По запросу
308
FEMALE TERMINAL HOUSING, 1 CIRCUIT art. 515175510
По запросу
341
Tubing Shrink art. 515175608
По запросу
355
Female Housing, 2 Circuits art. 515175658
По запросу
358
Male Terminal Housing, 2 Circuits art. 515175665
По запросу
363
Female Housing, 2 Circuits art. 515175670
По запросу
366
Male Housing, 6 Circuits art. 515175673
По запросу
368
Female Lock, 2 Circuits art. 515175675
По запросу
371
Male Wedge, 6 Circuits art. 515175678
По запросу
377
Предохранитель плавкий, 5А BRP art. 278000344
По запросу
383
FEMALE TERMINAL HOUSING, 11 CIRCUITS art. 515175719
По запросу
384
MALE TERMINAL HOUSING, 11 CIRCUITS art. 515175720
По запросу
387
Was 293550004 Dielectric Grease, 150 g art. 219704453
По запросу
388
Female Terminal art. 278001750
По запросу
391
MALE HOUSING, 41 CIRCUITS art. 278001751
По запросу
409
Plug art. 515175812
По запросу
410
Заглушка разъема BRP art. 515175801
По запросу
411
Фиксатор бока Ski Doo art. 515175802
от 1 491 ₽
412
Wire Seal art. 515175803
По запросу
413
Block art. 515175804
По запросу
415
Female Terminal art. 515175806
По запросу
420
Tie-Rap 180 mm art. 414115200
По запросу
430
FUSE HOLDER art. 515175857
По запросу
431
RELAY HOLDER art. 515175856
По запросу
432
FEMALE TERMINAL art. 515175855
По запросу
433
FEMALE TERMINAL art. 515175854
По запросу
437
SEAL art. 515175886
По запросу
438
Latch art. 515175883
По запросу
439
LOCK art. 515175884
По запросу
440
COVER art. 515175885
По запросу
441
Реле BRP art. 515177672
от 5 313 ₽
498
Корпус разъема BRP art. 710000399
По запросу
593
MALE TERMINAL HOUSING, 3 CIRCUITS art. 515176069
По запросу
657
Male Housing, 5 Circuits art. 515176238
По запросу
658
FEMALE TERMINAL art. 515176239
По запросу
900
FUSE BOX BASE art. 515176065
По запросу
1000
Крышка предохранительной коробки BRP art. 515176066
По запросу
1001
Fuse Decal art. 516002975
По запросу
1002
FUSE TOOL art. 515175811
По запросу
