модель 2005 года
- Модель Tundra R
- Код модели Tundra R

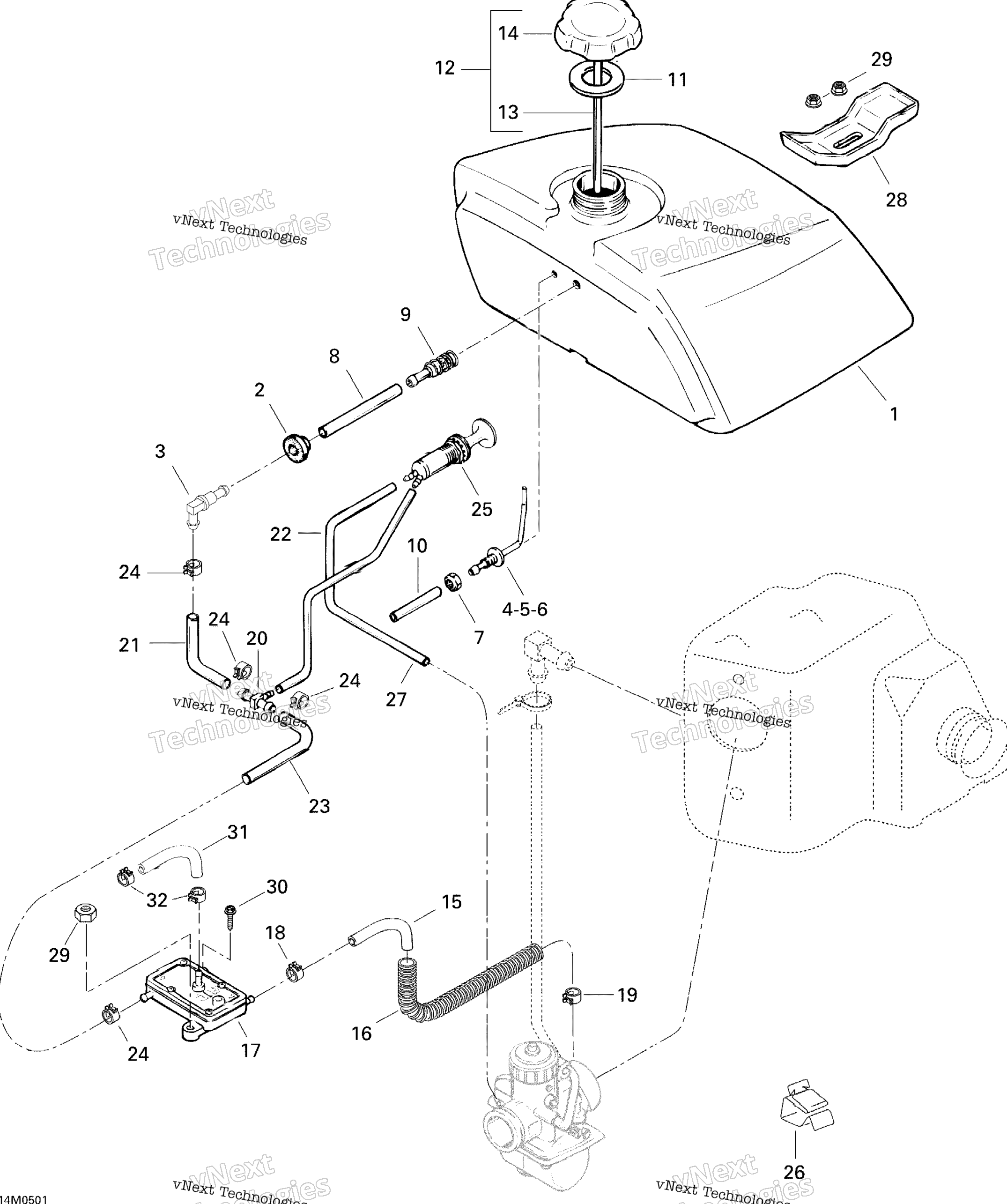

Схема топливной системы для Tundra R
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK art. 513033097
По запросу
2
Втулка BRP art. 709200285
По запросу
3
Elbow Male Connector art. 414580600
По запросу
4
Vent Fitting Includes Items 4 to 6 art. 513031100
По запросу
5
Fitting art. 513031701
По запросу
6
Tube art. XXXX
По запросу
7
HEX. NUT 5/16-18 YIC art. 396302200
По запросу
8
Was 415110000 Polyurethane Hose 5.2 mm art. 219704414
По запросу
9
Fuel Filter art. 414865700
По запросу
10
Was 415080100 Fuel Line Primer 3,2mm art. 219704409
По запросу
11
Seal art. 513033025
от 617 ₽
12
Fuel Tank Cap Includes Items 12 to 14 art. 513033025
от 617 ₽
13
Fuel Gauge art. XXXX
По запросу
14
Cap art. 513033025
от 617 ₽
15
HOSE 1/4 1000MM LONG art. 219704439
По запросу
16
Was 409901800 Tubing (13 mm) art. 219704400
По запросу
17
Fuel Pump Df44-226A art. 403800800
По запросу
18
Хомут пружинный BRP art. 414415200
от 263 ₽
19
Spring Clamp art. 513033014
По запросу
20
Фитинг BRP art. 414222500
По запросу
21
HOSE 1/4 1000MM LONG art. 219704439
По запросу
22
Was 415080100 Fuel Line Primer 3,2mm art. 219704409
По запросу
23
HOSE 1/4 1000MM LONG art. 219704439
По запросу
24
Хомут пружинный BRP art. 414415200
от 263 ₽
25
Primer art. 415060500
По запросу
26
Клипса Can Am art. 414227300
По запросу
27
Was 415080100 Fuel Line Primer 3,2mm art. 219704409
По запросу
28
Bracket Seat-tank art. 517159500
По запросу
29
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
30
HEX. SCREW 12 X 3/4 art. 365901100
По запросу
31
HOSE 1/4 1000MM LONG art. 219704439
По запросу
32
Хомут пружинный BRP art. 414415200
от 263 ₽
