модель 2006 года
- Модель MX Z 380 F
- Код модели MX Z 380F

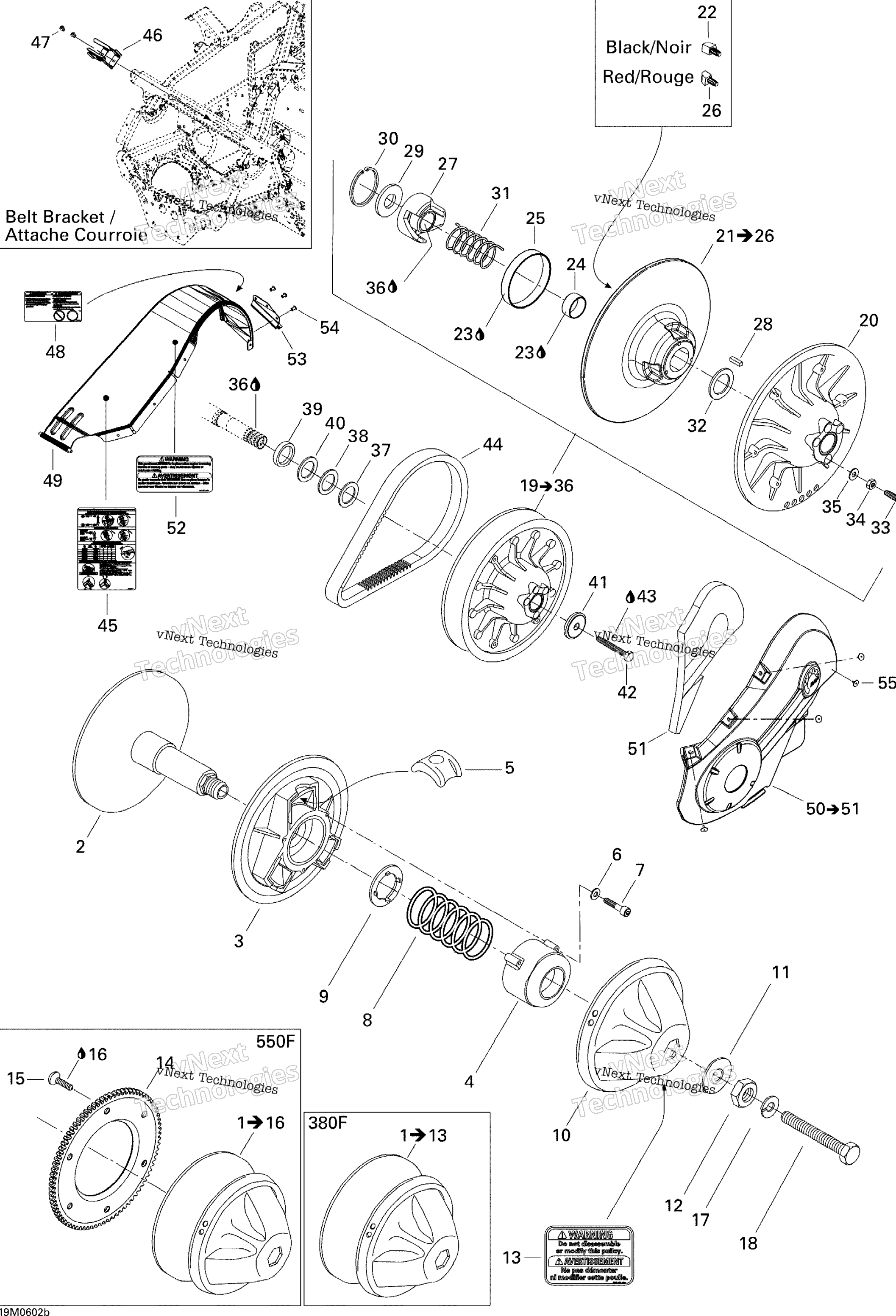

Схема шкива System Mx Z 380F для MX Z 380F
Схема
Детали
Номер
Наименование детали
Цена
1
Drive Pulley Ass’y 380F, Includes 1 to 13 art. XXXX
По запросу
2
INNER FLANGE 380F art. 415128601
По запросу
3
SLIDING FLANGE art. 417126692
По запросу
4
SPRING COVER art. 415128602
По запросу
5
Unit 380F art. 415128605
По запросу
6
WASHER art. 420245370
По запросу
7
SOCKET HEAD SCREW M6 X 35 art. 415128606
По запросу
8
Spring, blue / Pink 380F art. 415128934
По запросу
9
SPRING SEAT art. 417126694
По запросу
10
Cap art. 415128609
По запросу
11
WASHER art. 415128610
По запросу
12
NUT art. 417118300
По запросу
13
Security Label art. 516001726
По запросу
14
Not Available As Spare Parts art. XXX
По запросу
15
Not Available As Spare Parts art. XXX
По запросу
16
Not Available As Spare Parts art. XXX
По запросу
17
WASHER-LOCK HELICAL SPRING art. 392002800
По запросу
18
Болт вариатора Ski Doo art. 417113800
По запросу
19
Driven Pulley Ass’y Includes 19 to 36 art. XXXX
По запросу
20
Fixed Flange art. 417126663
По запросу
21
Sliding Flange Ass’Y Includes 21 to 26 art. 417126550
По запросу
22
Slider Shoe, Front art. 417126538
По запросу
23
Loctite 609, 10 ml art. 413703100
По запросу
24
CUSHION art. 417126515
По запросу
25
Bushing art. 417126562
По запросу
26
SLIDER SHOE, REAR art. 417126539
По запросу
27
Cam 44° art. 417126715
По запросу
28
Key art. 414820800
По запросу
29
Washer art. 417126555
По запросу
30
CIRCLIP art. 371903100
По запросу
31
RELEASE SPRING, WHITE art. 504152070
По запросу
32
Thrust Washer art. 504141900
По запросу
33
Socket Set Screw M6 X 30 art. 206263044
По запросу
34
Гайка М6 BRP art. 232061414
от 168 ₽
35
WASHER art. 420245370
По запросу
36
Was 293800070 Loctite 767 art. 219704461
По запросу
37
Проставка Ski Doo art. 417300252
По запросу
38
Проставка BRP art. 417300265
от 300 ₽
39
Spacer art. 504149100
По запросу
40
Шайба art. 504112000
По запросу
41
Шайба BRP art. 517302322
По запросу
42
Болт BRP art. 207087544
от 263 ₽
43
Loctite 243, 10 ml art. 293800060
По запросу
44
Ремень вариатора BRP art. 415060600
от 12 233 ₽
45
DECAL, SUSPENSION ADJUSTMENT art. 516002616
По запросу
46
Bracket art. 517281905
По запросу
47
Pop Rivet 3/16" art. 390402200
от 74 ₽
48
EMERGENCY STARTING LABEL art. 516002674
По запросу
49
BELT GUARD art. 417300269
По запросу
50
SIDE PROTECTOR ASS’Y Includes 50 to 51 art. 417300301
По запросу
51
Foam art. 417300246
По запросу
52
WARNING DECAL, SECURITY BELT GUARD art. 516002670
По запросу
53
BELT GUARD BRACKET art. 417300216
По запросу
54
Заклепка BRP art. 390909200
По запросу
55
Pop Rivet 3/16" art. 293150103
от 168 ₽
