модель 2006 года
- Модель SUMMIT HIGHMARK / HIGHMARK X 1000
- Код модели Summit 1000 SDI, Highmark & Highmark X

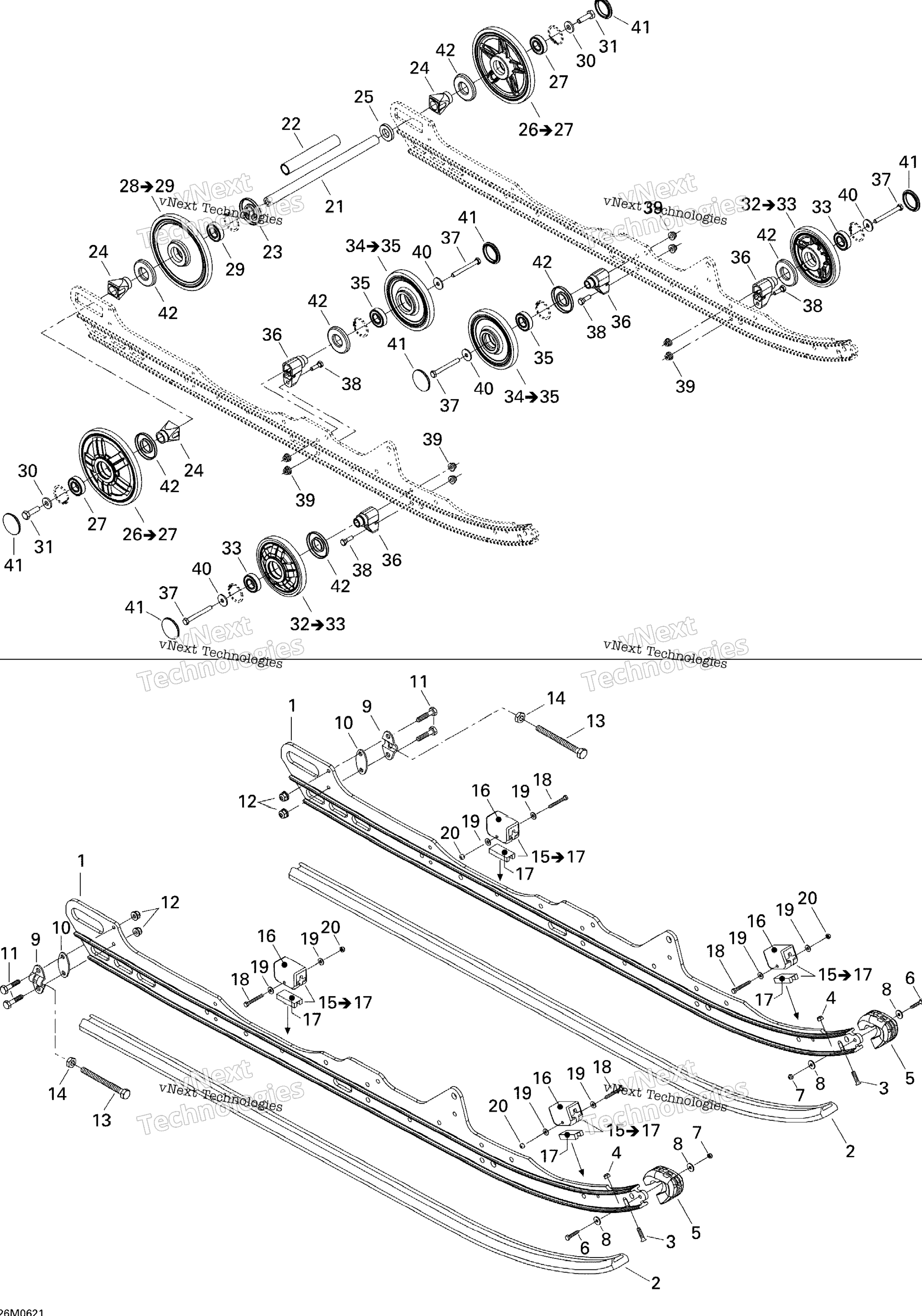

Схема задней подвески для Summit 1000 SDI, Highmark & Highmark X
Схема
Детали
Номер
Наименование детали
Цена
1
RUNNER 151 151" Track art. 503191050
По запросу
1
RUNNER 162 162" Track art. 503190818
По запросу
2
SHOE SLIDER 162, BLACK 162" Track art. 503190866
По запросу
2
Shoe Slider 162", Yellow 162" Track art. 503190864
По запросу
2
RAIL 151, YELLOW 151" Track art. 503190383
По запросу
2
Rail 151", Black 151" Track art. 503190368
По запросу
3
Phillips Screw M6 X 25 art. 208562560
По запросу
4
Elastic Stop Nut M6 art. 232561414
от 368 ₽
5
RUNNER PROTECTOR art. 572075400
По запросу
6
HEX. SCREW M5 X 25 art. 207152544
По запросу
7
Гайка BRP art. 232551414
от 168 ₽
8
Шайба BRP art. 391301600
от 60 ₽
9
Tensioner art. 503155300
По запросу
10
TENSIONER SPACER art. 503189160
По запросу
11
Болт BRP art. 207063044
По запросу
12
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
13
HEX. SCREW M10 X 100 art. 230100044
По запросу
14
Гайка 10 мм BRP art. 233601416
от 263 ₽
15
RUBBER STOPPER ASS’Y art. 503190905
По запросу
16
Rubber Stopper art. 570063000
По запросу
17
Reinforcement Stopper art. 572084800
По запросу
18
HEX. SCREW M5 X 40 art. 207054044
По запросу
19
Шайба Can Am art. 250200081
По запросу
20
Гайка BRP art. 232551414
от 168 ₽
21
Ось задней подвески Ski Doo art. 503190429
По запросу
22
Spacer art. 503196317
По запросу
23
Прокладка резиновая BRP art. 503190682
По запросу
24
Упорная втулка задней оси Ski Doo art. 503190428
По запросу
25
Washer art. 503190432
По запросу
26
Wheel 180 With Pattern Ass’y, Yellow X / Includes 26 to 27 art. 503190342
По запросу
26
WHEEL 180, FULL MOON Includes 26 to 27 art. 503190752
По запросу
26
WHEEL 180 WITH PATTERN ASS’Y, RED Includes 26 to 27 art. 503191103
По запросу
27
Подшипник ролика гусеницы Ski Doo art. 503190396
от 840 ₽
28
Ролик 180 mm гусеницы черный Ski Doo art. 503194202
По запросу
29
Подшипник ролика гусеницы Ski Doo art. 503190396
от 840 ₽
30
Шайба BRP art. 503190439
По запросу
31
Hex. Screw With Nylon art. 250000019
По запросу
32
WHEEL 147 WITH PATTERN ASS’Y, YELLOW X / Includes 32 to 33 art. 503191319
По запросу
32
WHEEL 147 WITH PATTERN ASS’Y, FULL MOON Includes 32 to 33 art. 503191317
По запросу
32
WHEEL 147 WITH PATTERN ASS’Y, RED Includes 32 to 33 art. 503191320
По запросу
33
Подшипник ролика гусеницы Ski Doo art. 503190396
от 840 ₽
34
Каток 147 х 20 мм Ski Doo art. 503191311
от 6 636 ₽
35
Подшипник ролика гусеницы Ski Doo art. 503190396
от 840 ₽
36
Support art. 503190580
По запросу
37
Болт BRP art. 207087544
от 263 ₽
38
Болт M8 X 25 BRP art. 207182544
По запросу
39
Гайка М8 art. 233281414
от 210 ₽
40
Шайба Can Am art. 211200041
По запросу
41
Колпак ролика Ski Doo art. 570063600
от 366 ₽
42
Заглушка колеса Ski Doo art. 503190434
По запросу
