модель 2007 года
- Модель LEGEND TRAIL V800
- Код модели Legend Trail V800

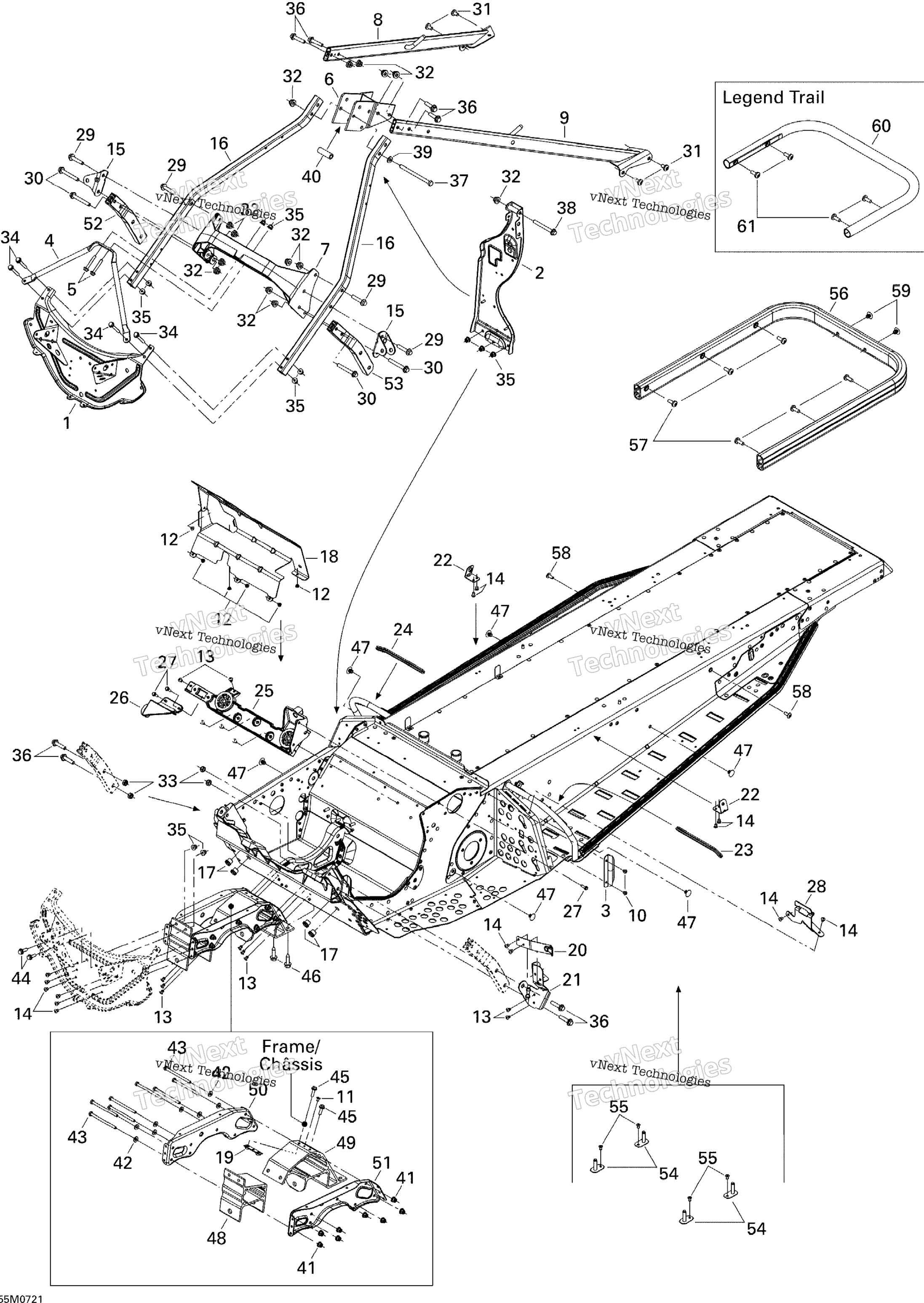

Схема рамы And Components для Legend Trail V800
Схема
Детали
Номер
Наименование детали
Цена
1
FRONT PLATE art. 518324216
По запросу
2
UPPER COLUMN SUPPORT art. 518325212
По запросу
3
CABLE PROTECTOR art. 518317504
По запросу
4
BRACE art. 518325036
По запросу
5
Болт M6 X 40 BRP art. 207664044
По запросу
6
BRACKET BLOCK art. 518324196
По запросу
7
UPPER CROSS MEMBER art. 518324808
По запросу
8
RH MEMBER art. 518324480
По запросу
9
LH Member art. 518325193
По запросу
10
Pop Rivet 3/16" art. 390402200
от 74 ₽
11
Заклепка 3/16 Can Am art. 390402300
от 116 ₽
12
Заклепка 3/16 BRP art. 390402400
от 116 ₽
13
Заклепка BRP art. 390909100
от 116 ₽
14
Заклепка BRP art. 390909200
По запросу
15
SHOCK BRACKET art. 518324202
По запросу
16
UPPER TUBE art. 518325074
По запросу
17
Insert art. 293450166
По запросу
18
Heat Shield art. 514054097
По запросу
19
HOLDER PLATE art. 518324204
По запросу
20
GUARD BELT BRACKET, BLACK art. 518325235
По запросу
21
GUARD BELT SUPPORT art. 518325075
По запросу
22
TRUNK BRACKET art. 518324688
По запросу
23
Was 271000110 Protection Trim art. 219704353
По запросу
24
Was 271000110 Protection Trim art. 219704353
По запросу
25
LH REAR ENGINE SUPPORT art. 518324902
По запросу
26
RH Rear Engine Support art. 518324903
По запросу
27
Шайба контровочная пластиковая Can Am art. 207551634
По запросу
28
GUARD BELT BRACKET art. 518325077
По запросу
29
Болт М8х40 BRP art. 207684044
от 221 ₽
30
Болт M8 x 60 BRP art. 207686044
По запросу
31
Болт М8х12 Ski Doo art. 250000887
По запросу
32
Гайка М8 art. 233281414
от 210 ₽
33
Гайка Can Am art. 232581414
По запросу
34
Hex. Flange Screw M6 X 45 art. 207664544
По запросу
35
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
36
Болт М8 х 35 BRP art. 207683544
от 160 ₽
37
HEX. SCREW M8 X 110 art. 230081044
По запросу
38
Болт М8 х 70 BRP art. 207687044
от 450 ₽
39
Шайба BRP art. 503189157
По запросу
40
Втулка Ski Doo art. 506150500
от 987 ₽
41
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
42
Flat Washer art. 250200039
По запросу
43
Болт BRP art. 207069044
По запросу
44
Болт М6 х 20 BRP art. 207662044
от 263 ₽
45
Болт M6 х 20 BRP art. 207562034
от 326 ₽
46
Винт M8 X 30 BRP art. 250000257
По запросу
47
Защелка BRP art. 518321954
По запросу
48
FRONT ATTACHMENT, FRONT SUSPENSION art. 518324019
По запросу
49
REAR ATTACHMENT, FRONT SUSPENSION art. 518324020
По запросу
50
Боковой усилитель правый BRP art. 518324014
По запросу
51
LH LATERAL REINFORCEMENT art. 518324017
По запросу
52
RH TUBE art. 518324786
По запросу
53
LH TUBE art. 518324787
По запросу
54
Tank Bracket Legend Touring art. 518322791
По запросу
55
Заклепка 3/16 BRP art. 390402400
от 116 ₽
56
Rear Bumper Legend Touring art. 518325215
По запросу
57
Болт M8 X 20 BRP art. 236282084
По запросу
58
Винт BRP art. 250000721
от 263 ₽
59
Защелка BRP art. 518321954
По запросу
60
Rear Bumper Legend Trail art. 518323992
По запросу
61
Болт M8 X 20 BRP art. 236282084
По запросу
