модель 2007 года
- Модель SKANDIC WT 550
- Код модели Skandic WT 550Fa

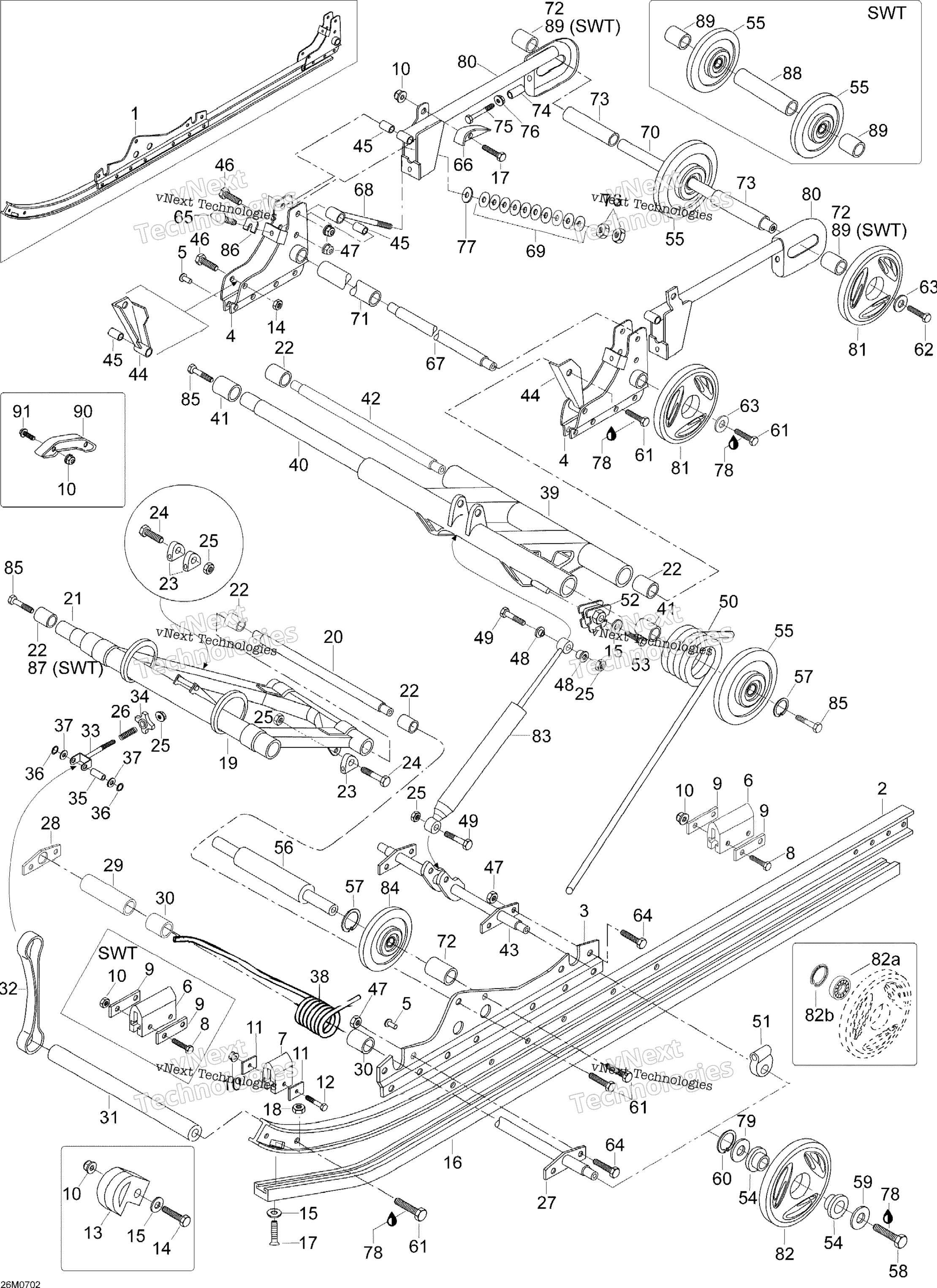

Схема задней части Suspension Wt 550 для Skandic WT 550Fa
Схема
Детали
Номер
Наименование детали
Цена
1
Runner Ass’y art. XXXX
По запросу
2
Направляющий конек трака BRP art. 5142864
По запросу
3
Правая опора корпуса Ski Doo art. 5344811
от 5 775 ₽
3
Кронштейн левый задней подвески Ski Doo art. 5344810
от 5 775 ₽
4
Суппорт задней подвески правый BRP art. 539673
от 10 185 ₽
4
Суппорт задней подвески левый BRP art. 539672
от 10 185 ₽
5
RIVET art. M544212
По запросу
6
Демпфер BRP art. 570023100
от 1 221 ₽
Аналог
1 221 ₽
Требуется 2 шт.
7
Демпфер BRP art. 5442328
По запросу
8
Hex. Screw M6 X 40 art. 207064044
По запросу
9
Washer art. 548387
По запросу
10
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
11
Plate art. M548470
По запросу
12
Болт BRP art. 207063044
По запросу
13
Наконечник склиза Ski Doo art. 605348954
По запросу
14
Болт BRP art. 207162544
По запросу
15
Шайба BRP art. 234061410
По запросу
16
Направляющая роликов гусеницы ( склиз ) art. M549582
от 1 833 ₽
17
Болт BRP art. 207162044
от 168 ₽
18
Elastic Stop Nut M6 art. 232561414
от 368 ₽
19
Front Arm Welded art. M5245898
По запросу
20
Axe *Axle art. 549695
По запросу
21
Втулка рычага Ski Doo art. 542793
По запросу
22
Втулка Ski Doo art. 542770
По запросу
23
Кронштейн ролика art. 548799
По запросу
24
Hex. Screw M10 X 40 art. 207004044
По запросу
25
Гайка 10 мм BRP art. 233601416
от 263 ₽
26
Пружина Ski Doo art. 414460600
По запросу
27
Вал задней подвески Ski Doo art. 539653
По запросу
28
Пластина защитная BRP art. 548469
По запросу
29
Втулка BRP art. 5440313
По запросу
30
Sleeve art. M548841
По запросу
31
Cross Shaft art. 549718
По запросу
32
Stopper Strap art. M5442604
По запросу
33
Bolt-Eye Adjuster art. 5441643
По запросу
34
ADJUSTER KNOB art. 572034000
По запросу
35
Pin art. M5441645
По запросу
36
Circlip art. 41035
По запросу
37
Шайба BRP art. 234001410
от 100 ₽
38
Винтовая пружина задней подвески BRP art. 5241177
По запросу
38
Rh Spring art. 5241178
По запросу
39
Rear Arm Welded art. 5343493
По запросу
40
Ось BRP art. 5343492
По запросу
41
Втулка подески Ski Doo art. 31023
от 1 292 ₽
42
Essieu *Axle art. M549656
По запросу
43
Axe *Shaft art. M5345454
По запросу
44
Рычаг подвески правый Ski Doo art. 5440350
По запросу
44
Рычаг подвески левый BRP art. 5440349
По запросу
45
Втулка Ski Doo art. 545758
от 2 762 ₽
46
Болт BRP art. 207084544
от 263 ₽
47
Гайка Can Am art. 232581414
По запросу
48
Втулка Ski Doo art. 544417
от 1 596 ₽
49
Болт M10 X 1.5 X 50 Ski Doo art. 207005044
от 473 ₽
50
Левая пружина задней подвески Ski Doo art. 538805
от 4 560 ₽
50
Пружина задней подвески Ski Doo art. 538806
По запросу
51
Spring Support art. M548804
По запросу
52
Верхний левый регулировочный упор пружины Ski Doo art. 572030800
от 418 ₽
OEM
Верхний левый регулировочный упор пружины Ski Doo
art. 572030800
0 ₽
Требуется 1 шт.
Подписаться
52
Верхний правый упор пружины регулировочный Ski Doo art. 572030900
от 418 ₽
OEM
Верхний правый упор пружины регулировочный Ski Doo
art. 572030900
0 ₽
Требуется 1 шт.
Подписаться
Аналог
418 ₽
Требуется 1 шт.
53
HEX. SCREW M6 X 10 art. 207161044
По запросу
54
Втулка Ski Doo art. 503189534
от 400 ₽
55
Ролик гусеницы 165 мм черный Ski Doo art. 503189478
от 7 707 ₽
56
Support Shaft art. 549680
По запросу
57
Circlip *Circlip art. 31001
По запросу
58
SCREW M8 X 20 art. M40336
По запросу
59
Шайба Ski Doo art. 503183100
от 300 ₽
60
Стопорное кольцо BRP art. 293370056
По запросу
61
Болт M10X 30 Ski Doo art. 40335
от 578 ₽
62
Hex. Screw With Nylon Patch art. M40050
По запросу
63
RONDELLE *WASHER art. 503183300
По запросу
64
Болт М8 х 16 BRP art. 207181644
от 168 ₽
65
Rubber Stopper art. M535455
от 3 266 ₽
66
Protector art. M548262
По запросу
67
Вал Ski Doo art. 541816
от 7 298 ₽
68
Болт регулировочный BRP art. 5440377
от 6 384 ₽
69
Шайба пружинная BRP art. 25004
По запросу
70
SHAFT art. M5343284
По запросу
71
Sleeve art. 541815
По запросу
72
Втулка BRP art. 546577
По запросу
73
SLEEVE art. M5443285
По запросу
74
Упорная втулка BRP art. 605633002
По запросу
75
SCREW art. M40239
По запросу
76
Гайка M10 BRP art. 232006414
от 221 ₽
77
Washer art. 234002410
По запросу
78
Loctite 243, 10 ml art. 293800060
По запросу
79
SHIM art. M31091
По запросу
80
Рычаг задней подвески правый BRP art. 605251784
По запросу
80
Рычаг задней подвески левый BRP art. 605251783
от 10 406 ₽
81
Ролик гусеницы 165 желтый Ski Doo art. 503190817
По запросу
81
Ball Bearing Not Shown art. 293350115
от 831 ₽
82
Ролик гусеницы 139 мм Ski Doo art. 503190815
По запросу
82
Not Available As Spare Parts art. XXX
По запросу
83
Амортизатор задний Ski Doo art. 503189997
По запросу
84
Wheel 139 mm Ass’y art. 503190798
По запросу
85
Гайка BRP art. 40314
По запросу
86
Plaque Adj. *Plate-Adj. art. 5440645
По запросу
87
Not Available As Spare Parts art. XXX
По запросу
88
Not Available As Spare Parts art. XXX
По запросу
89
Not Available As Spare Parts art. XXX
По запросу
90
Not Available As Spare Parts art. XXX
По запросу
91
Not Available As Spare Parts art. XXX
По запросу
