модель 2009 года
- Модель MX Z TNT 600
- Код модели MX Z TNT 600 H.O. E-TEC (MJ9A, Early Edition)

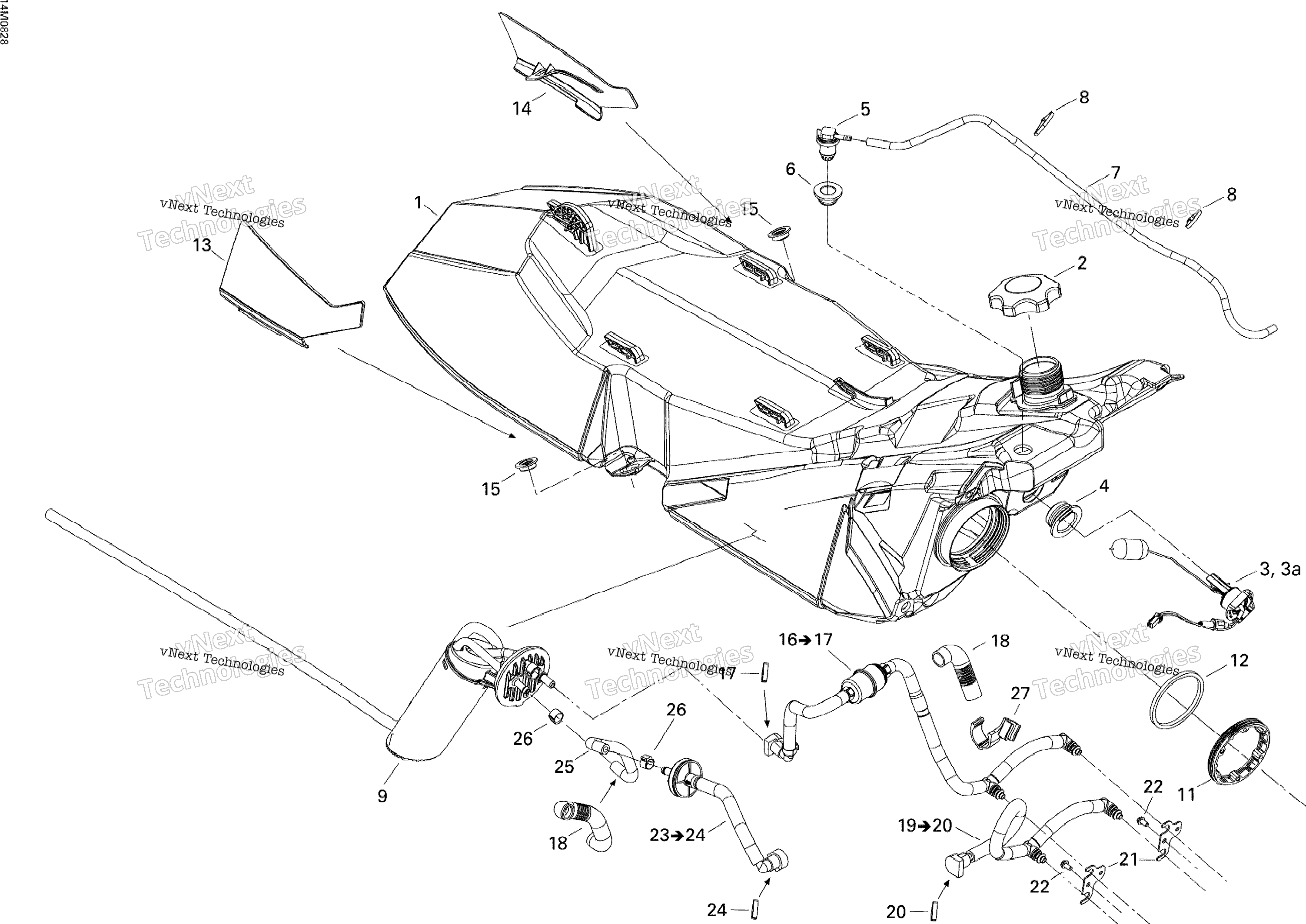

Схема топливной системы для MX Z TNT 600 H.O. E-TEC (MJ9A, Early Edition)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank art. 513033514
По запросу
2
Fuel Tank Cap art. 513033025
от 617 ₽
3
Предохранитель 0,5 А Ski Doo art. 710001995
По запросу
3
Датчик уровня топлива Ski Doo art. 513033958
По запросу
4
GROMMET art. 513033193
По запросу
5
Обратный клапан BRP art. 513033842
По запросу
6
Grommet art. 513033596
По запросу
7
Was 415080200 Hose, Polyurethane art. 219704410
По запросу
8
Tie-Rap 180 mm art. 414115200
По запросу
9
Топливный насос Ski Doo art. 513033643
от 11 660 ₽
11
Кольцо бензонасоса Ski Doo art. 513033180
По запросу
12
Прокладка BRP art. 513033334
от 1 368 ₽
13
Крышка бензобака правая BRP art. 513033418
По запросу
14
Левая крышка Ski Doo art. 513033419
от 1 596 ₽
15
Shoulder Bushing art. 513033326
По запросу
16
Fuel Hose Ass’y Includes 16 to 17 art. 513033547
По запросу
17
Фиксатор топливного шланга BRP art. 513033135
от 683 ₽
18
Tubing 16 MM 1000MM Long art. 219704408
По запросу
19
HOSE ASS’Y Includes 19 to 20 art. 513033436
По запросу
20
Фиксатор топливного шланга BRP art. 513033135
от 683 ₽
21
Bracket art. 513033542
По запросу
22
Болт M5 X 10 BRP art. 207551044
По запросу
23
HOSE ASS’Y Includes 23 to 24 art. 513033167
По запросу
24
Фиксатор топливного шланга BRP art. 513033135
от 683 ₽
25
Formed fuel hose art. 513033166
По запросу
26
Хомут BRP art. 293650047
По запросу
27
FILTER CLIP art. 513033336
По запросу
