модель 2009 года
- Модель MX Z X 1200
- Код модели MX Z X 1200 4-TEC

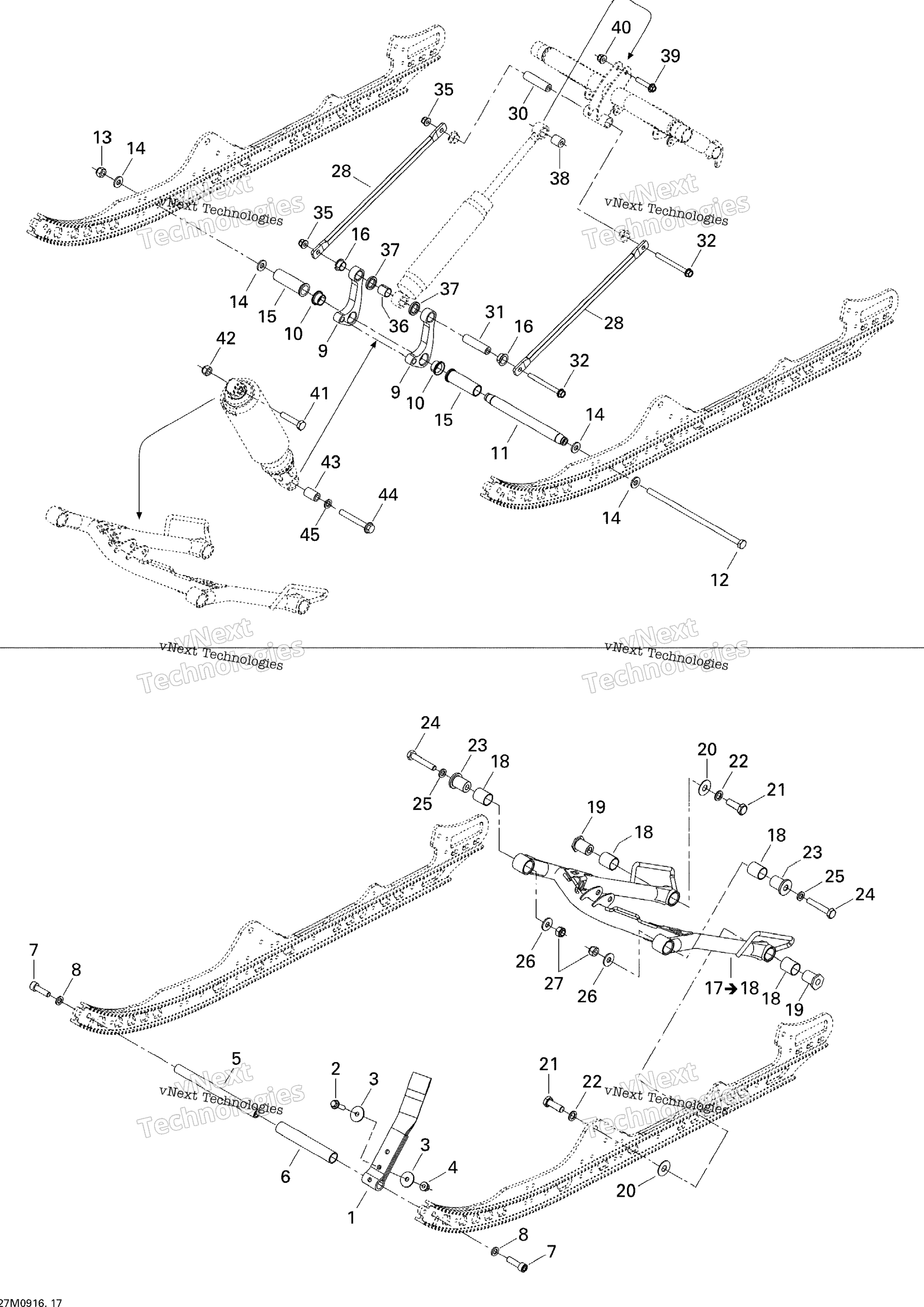

Схема передней части ARM для MX Z X 1200 4-TEC
Схема
Детали
Номер
Наименование детали
Цена
1
Стропа задней подвески BRP art. 503192360
от 10 406 ₽
2
Болт M8 X 30 BRP art. 207683044
от 160 ₽
3
Flat Washer art. 224081301
По запросу
4
Гайка М8 art. 233281414
от 210 ₽
5
Ось задней подвески Ski Doo art. 503191260
от 4 160 ₽
6
Spacer art. 503191448
По запросу
7
Болт М10х35 Ski Doo art. 205503544
от 250 ₽
8
Шайба BRP art. 503189564
от 2 049 ₽
9
LH Rocker Arm art. 503191890
По запросу
9
RH Rocker Arm art. 503191894
По запросу
10
Втулка BRP art. 503191552
По запросу
11
Center Shaft art. 503191764
По запросу
12
Болт BRP art. 503191896
По запросу
13
Гайка 10 мм BRP art. 233601416
от 263 ₽
14
Шайба подвески Ski Doo art. 732900049
от 90 ₽
15
Center Bushing art. 503191351
По запросу
16
Втулка подвески Ski Doo art. 503191555
от 790 ₽
17
Front Arm Ass’y art. 503191579
По запросу
18
Втулка BRP art. 503191554
По запросу
19
Ось рычага подвески BRP art. 503191966
По запросу
20
Washer art. 503190656
По запросу
21
Hex. Screw M12 X 35, Scotch Grip art. 250000537
По запросу
22
Шайба BRP art. 503189276
от 300 ₽
23
Ось верхнего рычага BRP art. 503190698
По запросу
24
Hex. Cap Screw M10 X 60 art. 207006056
По запросу
25
Washer art. 503191910
По запросу
26
Washer art. 503191910
По запросу
27
Гайка 10 мм BRP art. 233601416
от 263 ₽
28
Link Rod art. 503191802
По запросу
30
Втулка заднего амортизатора BRP art. 503190643
По запросу
32
Болт BRP art. 207688544
По запросу
35
Гайка М8 art. 233281414
от 210 ₽
36
Втулка BRP art. 503191553
По запросу
37
Втулка BRP art. 503190694
По запросу
38
Втулка амортизатора Ski Doo art. 414936000
от 14 697 ₽
39
Болт М8х40 BRP art. 207684044
от 221 ₽
40
Гайка М8 art. 233281414
от 210 ₽
41
Болт M10 X 1.5 X 50 Ski Doo art. 207005044
от 473 ₽
42
Гайка BRP art. 232500416
По запросу
43
Central Shock Axle art. 503190604
По запросу
44
Hex. Screw M10 X 55, Scotch Grip art. 207205544
По запросу
45
Шайба BRP art. 503189564
от 2 049 ₽
