модель 2009 года
- Модель SUMMIT 550 F
- Код модели Summit Fan

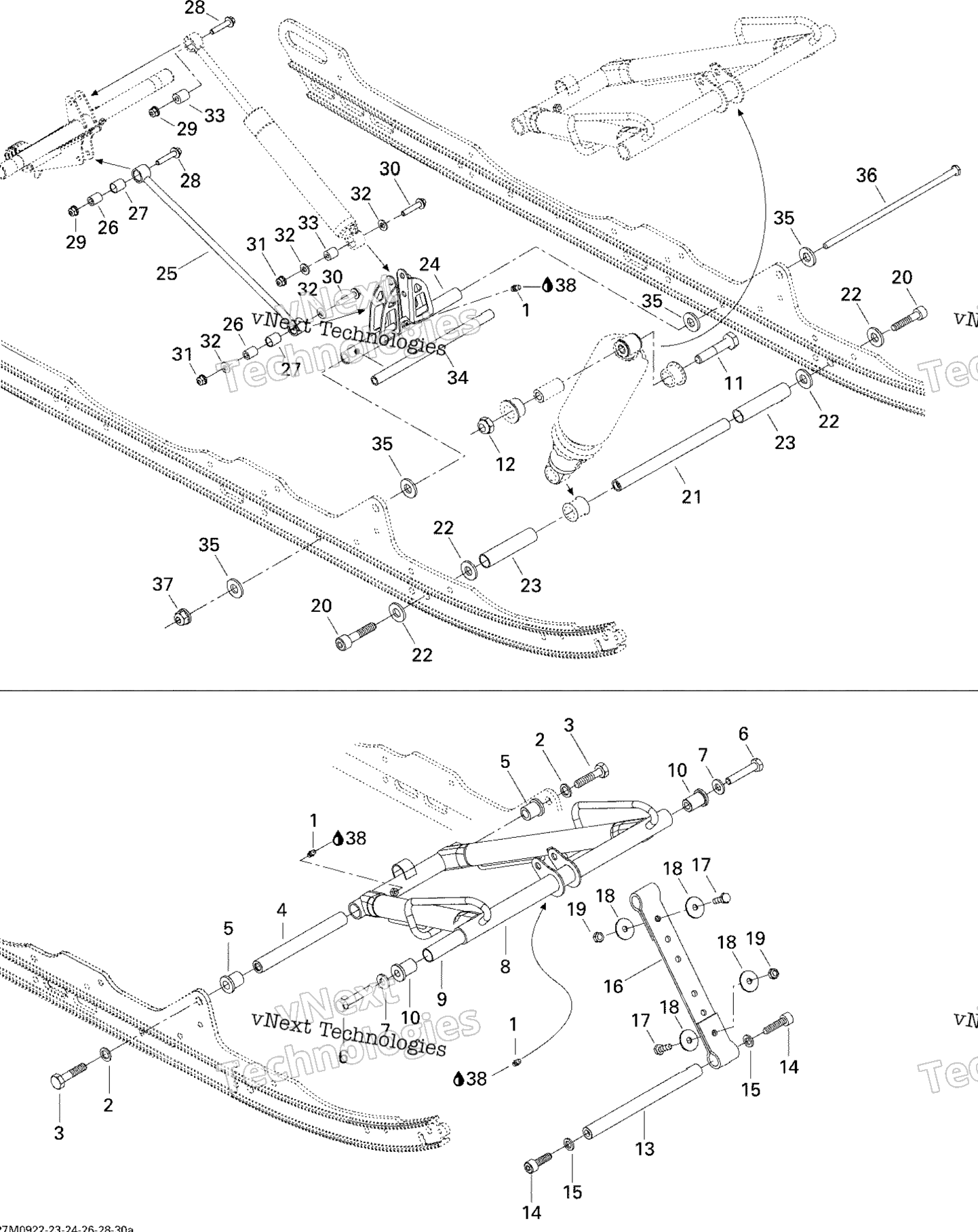

Схема передней части ARM для Summit Fan
Схема
Детали
Номер
Наименование детали
Цена
1
Пресс-масленка BRP art. 408200700
от 578 ₽
2
Шайба BRP art. 503189276
от 300 ₽
3
HEX. SCREW M12 X 60, SCOTCH GRIP art. 207226044
По запросу
4
SHAFT art. 503189313
По запросу
5
CUSHION art. 503189323
По запросу
6
Hex. Screw M10 X 55, Scotch Grip art. 207205544
По запросу
7
Шайба подвески Ski Doo art. 732900049
от 90 ₽
8
FRONT ARM art. 503191080
По запросу
9
Ось верхняя задней подвески Ski Doo art. 503190387
По запросу
10
Втулка BRP art. 503189324
По запросу
11
Болт M10 X 1.5 X 50 Ski Doo art. 207005044
от 473 ₽
12
Гайка BRP art. 232500416
По запросу
13
AXLE art. 503189562
По запросу
14
Болт М10х35 Ski Doo art. 205503544
от 250 ₽
15
Шайба BRP art. 503189564
от 2 049 ₽
16
Ремень переднего рычага гусеницы Ski Doo art. 503190782
от 5 355 ₽
17
Болт BRP art. 207682544
от 160 ₽
18
Flat Washer art. 224081301
По запросу
19
Гайка М8 art. 233281414
от 210 ₽
20
Болт М12х35 Ski Doo art. 205523544
от 400 ₽
21
CENTER SHOCK SHAFT art. 503189272
По запросу
22
Шайба BRP art. 503189276
от 300 ₽
23
Втулка Ski Doo art. 503191259
от 1 134 ₽
24
PIVOT ARM, BLACK art. 503189545
По запросу
25
THROTTLE ROD art. 503189547
По запросу
26
Ось BRP art. 503189133
По запросу
27
Втулка BRP art. 503189625
от 473 ₽
28
Болт М8х40 BRP art. 207684044
от 221 ₽
29
Гайка М8 BRP art. 250100025
от 221 ₽
30
Hex. Screw M8 X 40 art. 207084044
По запросу
31
Гайка Can Am art. 232581414
По запросу
32
WASHER art. 503191564
По запросу
33
Втулка амортизатора Ski Doo art. 414936000
от 14 697 ₽
34
Ось задней подвески Ski Doo art. 503189156
от 3 120 ₽
35
Шайба BRP art. 503189157
По запросу
36
Болт задней подвески Ski Doo art. 503192440
от 4 260 ₽
37
Гайка М8 BRP art. 250100025
от 221 ₽
38
SYNTHETIC GREASE, 400 G art. 219700417
По запросу
