модель 2010 года
- Модель GSX 1200
- Код модели GSX SE 1200

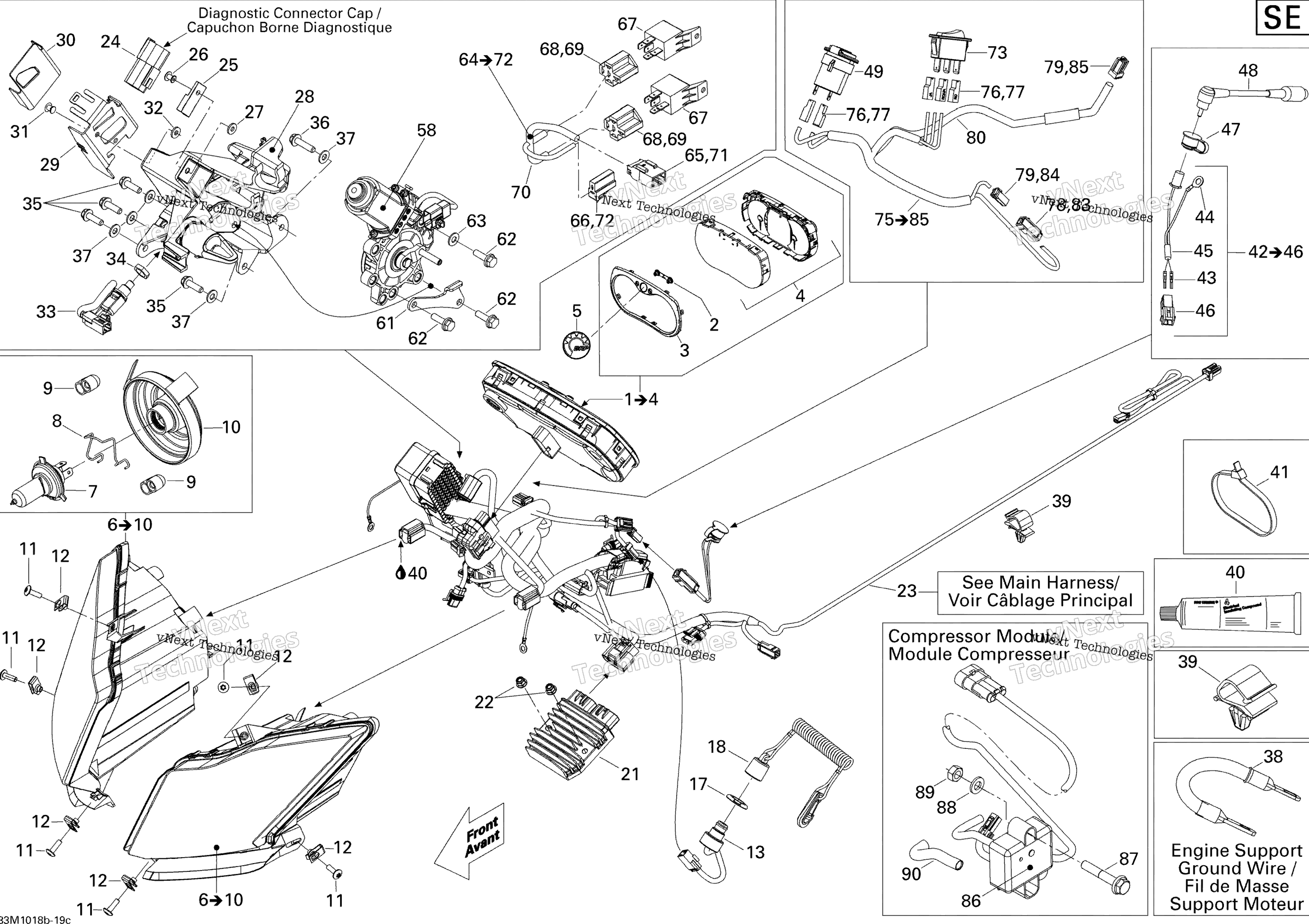

Схема электрооборудования System Se для GSX SE 1200
Схема
Детали
Номер
Наименование детали
Цена
1
Приборная панель Ski Doo art. 515177910
По запросу
2
Кнопки спидометра Can Am art. 415129355
от 1 590 ₽
3
Рамка приборной панели BRP art. 415129348
По запросу
4
Стекло приборной панели art. 415129349
от 2 990 ₽
5
BRP Logo 20 mm art. 516006224
По запросу
6
Фара левая Ski Doo art. 517304195
от 21 599 ₽
6
Фара правая Ski Doo art. 517304194
от 21 599 ₽
7
Лампа головного света Ski-doo art. 515176274
По запросу
8
BULB HOLDER art. 515176493
По запросу
9
Cap art. 515176498
По запросу
10
Крышка резиновая BRP art. 219800280
По запросу
11
Винт art. 250000722
от 326 ₽
12
Гайка art. 250100198
от 368 ₽
13
Замок зажигания DESS Ski Doo 515175797 art. 515177249
По запросу
17
Safety Switch Nut art. 278002963
По запросу
18
Ключ DESS Ski-Doo art. 515178284
от 4 086 ₽
21
Реле-регулятор Ski Doo art. 710005569
По запросу
22
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
23
Main Harness art. 515176837
По запросу
24
FEMALE TERMINAL HOUSING, 6 CIRCUITS art. 515176234
По запросу
25
Clip art. 270000141
По запросу
26
Pop Rivet 3/16" art. 390402200
от 74 ₽
27
Flat Washer M5 art. 234051410
По запросу
28
Plate art. 515177044
По запросу
29
Fuse Holder art. 515177549
По запросу
30
PROTECTOR art. 515176637
По запросу
31
Pop Rivet 3/16" art. 390402200
от 74 ₽
32
Flat Washer M5 art. 234051410
По запросу
33
Выключатель реверса BRP art. 515176472
По запросу
34
Гайка BRP art. 250000373
По запросу
35
Hex. Flange Screw M6 X 20 art. 210262040
По запросу
36
Hex. Flange Screw M6 X 20 art. 210262040
По запросу
37
Шайба BRP art. 224061121
от 116 ₽
38
Ground Wire art. 515176358
По запросу
39
Зажим BRP art. 515176795
По запросу
40
Was 293550004 Dielectric Grease, 150 g art. 219704453
По запросу
41
Стяжка 142 мм BRP art. 293750002
По запросу
41
Хомут пластиковый BRP art. 293750001
от 168 ₽
41
Хомут 350 мм BRP art. 293750008
от 116 ₽
41
Tie-Rap 180 mm art. 414115200
По запросу
42
Visor Plug Harness Includes 42 to 46 art. 515177837
По запросу
43
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
44
OPEN BARREL art. 515175172
По запросу
45
Was 705004062 Protector Tube art. 219704424
По запросу
46
Male Terminal Housing, 2 Circuits art. 515175654
По запросу
47
Cap art. 572103300
По запросу
48
Переходник для разъема подогрева шлема BRP art. 515175851
По запросу
49
Розетка 12V BRP art. 710001248
от 2 600 ₽
58
Motor Ass’y art. 515176480
По запросу
61
PLATE art. 515176821
По запросу
62
Болт М6 х 20 BRP art. 207662044
от 263 ₽
63
Шайба BRP art. 224061121
от 116 ₽
64
REVERSE CABLE Includes 64 to 72 art. 515176760
По запросу
65
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
66
Female Terminal art. 515175282
По запросу
67
Relay art. 710009013
По запросу
68
Female Housing, 5 Circuits art. 409209900
По запросу
69
Female Terminal art. 561503100
По запросу
70
Tubing 10 MM 1000MM Long art. 219704407
По запросу
71
Male Terminal Housing, 4 Circuits art. 515175846
По запросу
72
Female Terminal Housing art. 515176550
По запросу
73
Rocker Switch Ass’y art. 515176844
По запросу
75
Seat Harness Includes 75 to 85 art. 515177189
По запросу
76
Female Terminal art. 409010100
По запросу
77
Female Terminal Housing, 1 Circuit art. 409010400
По запросу
78
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
79
Электрическая клемма мама Ski Doo art. 515175231
от 725 ₽
80
Tubing 6 MM 3000MM Long art. 219704425
По запросу
83
Male Terminal Housing, 2 Circuits art. 515175654
По запросу
84
Female Housing, 2 Circuits art. 515175658
По запросу
85
Female Terminal Housing (4 Circuits) art. XXXX
По запросу
86
Блок управления электронный BRP art. 515177234
По запросу
87
Болт М6 х 35 BRP art. 207663544
от 168 ₽
88
Шайба BRP art. 234061410
По запросу
89
Гайка М6 BRP art. 232061414
от 168 ₽
90
Tubing 6 MM 3000MM Long art. 219704425
По запросу
Другие схемы модели
Электрооборудование System Se
