модель 2010 года
- Модель MX Z X 1200
- Код модели MX Z X 1200

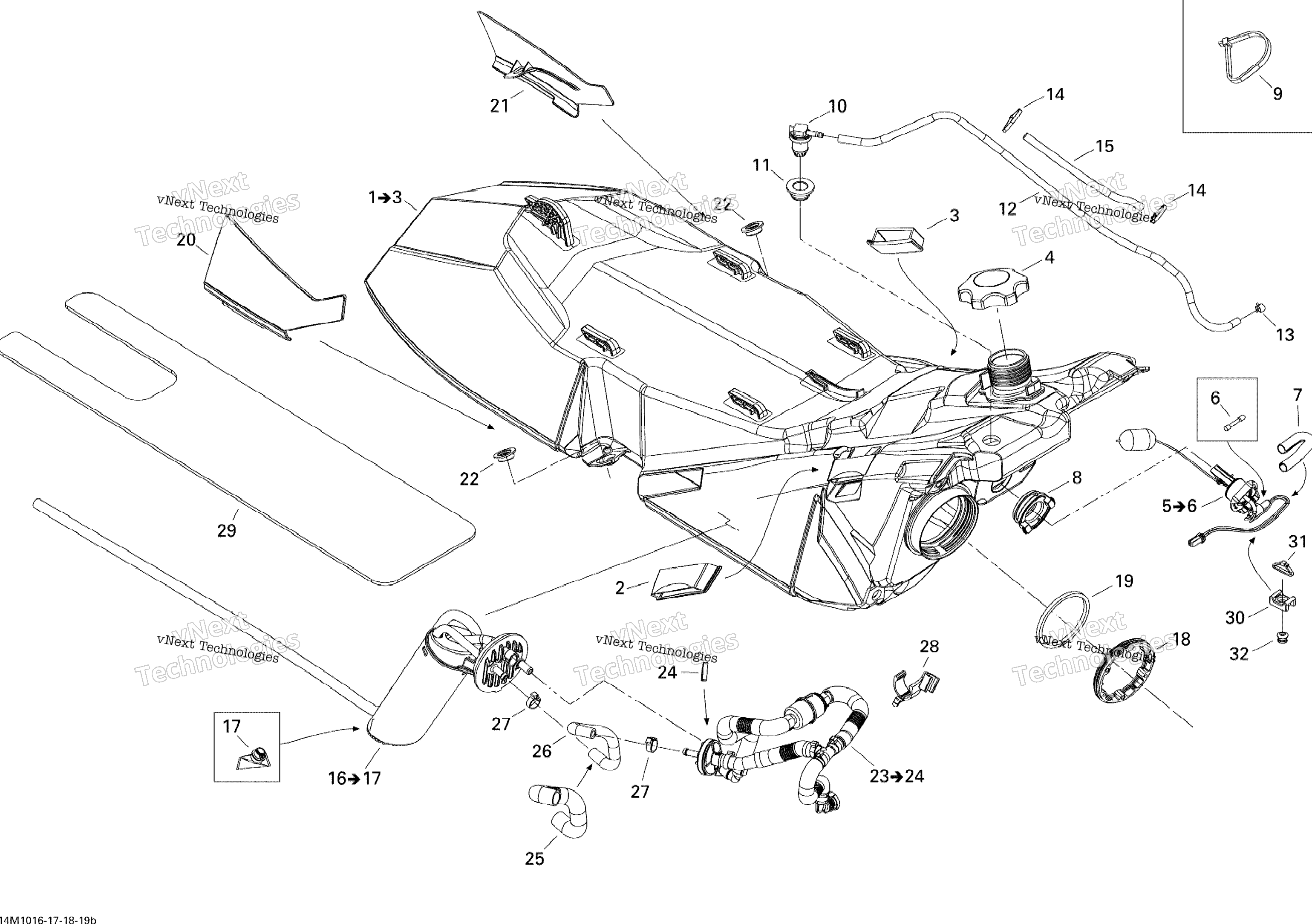

Схема топливной системы для MX Z X 1200
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK ASS’Y Includes 1 to 3 art. 513033578
По запросу
2
Накладка BRP art. 513033471
По запросу
3
Клипса BRP art. 513033472
По запросу
4
Fuel Tank Cap art. 513033025
от 617 ₽
5
Датчик уровня топлива Ski Doo art. 513033958
По запросу
6
Предохранитель 0,5 А Ski Doo art. 710001995
По запросу
7
Tubing 10 MM 1000MM Long art. 219704407
По запросу
8
Уплотнительное проставка датчика уровня топлива Ski Doo art. 513033606
По запросу
9
Хомут 350 мм BRP art. 293750008
от 116 ₽
10
Обратный клапан BRP art. 513033842
По запросу
11
Grommet art. 513033596
По запросу
12
Was 415080200 Hose, Polyurethane art. 219704410
По запросу
13
Хомут пружинный BRP art. 414554800
По запросу
14
Tie-Rap 180 mm art. 414115200
По запросу
15
Защитная рубашка топливного шланга Ski Doo art. 504153074
По запросу
16
Fuel Pump Includes 16 to 17 art. 513033585
По запросу
17
Сетка бензонасоса Ski Doo art. 415129451
от 1 573 ₽
18
Кольцо бензонасоса Ski Doo art. 513033180
По запросу
19
Прокладка BRP art. 513033334
от 1 368 ₽
20
Крышка бензобака правая BRP art. 513033418
По запросу
21
Левая крышка Ski Doo art. 513033419
от 1 596 ₽
22
Shoulder Bushing art. 513033326
По запросу
23
HOSE ASS’Y Includes 23 to 24 art. 513033339
По запросу
24
Фиксатор топливного шланга BRP art. 513033135
от 683 ₽
25
Tubing 16 MM 1000MM Long art. 219704408
По запросу
26
FORMED HOSE art. 513033544
По запросу
27
Хомут BRP art. 293650047
По запросу
28
FILTER CLIP art. 513033336
По запросу
29
Insulating Foam art. 513033588
По запросу
30
Зажим BRP art. 515176795
По запросу
31
Стяжка 142 мм BRP art. 293750002
По запросу
32
Заклепка BRP art. 390402000
По запросу
