модель 2011 года
- Модель MX Z X 600RS
- Код модели MX Z X 600RS

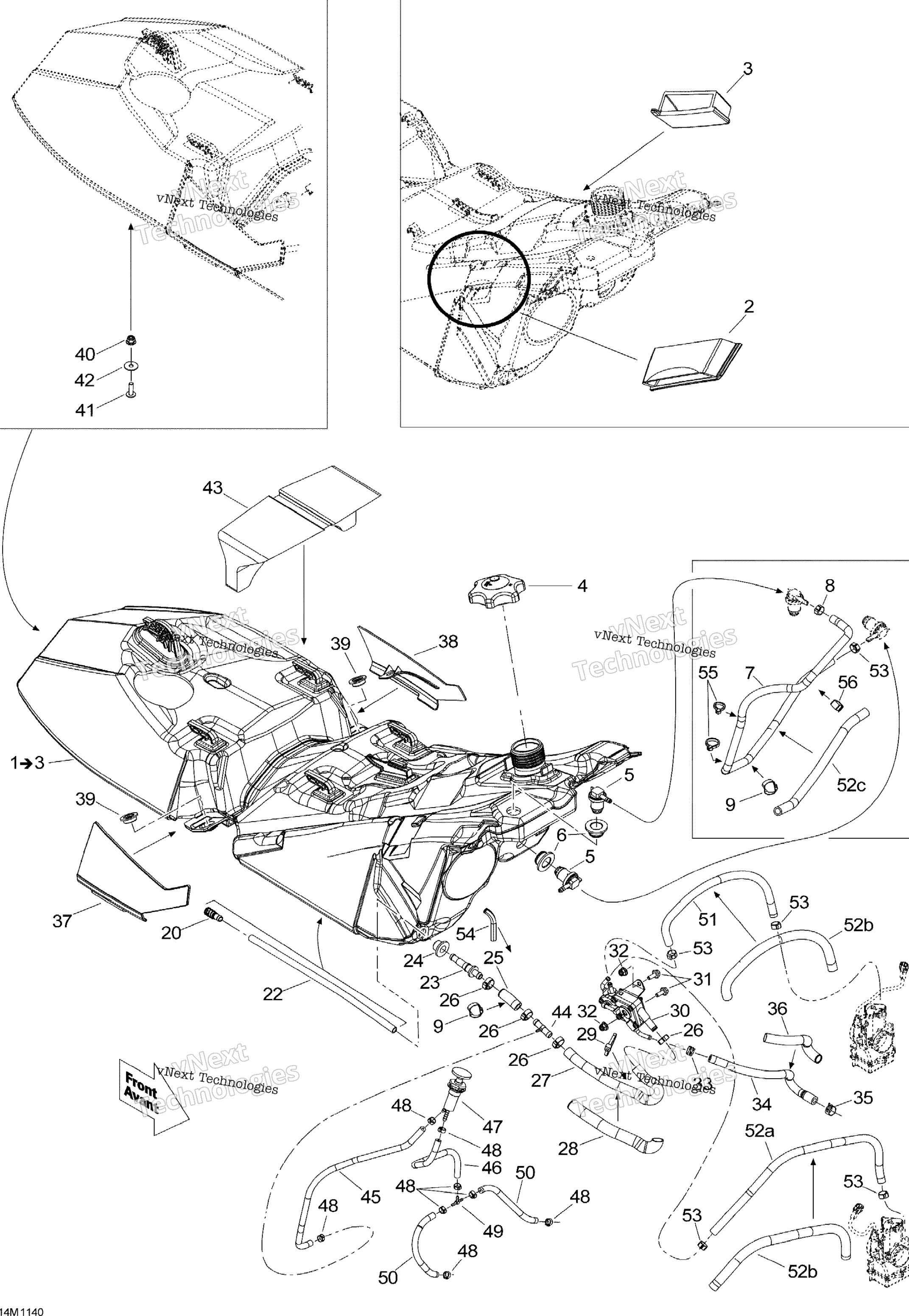

Схема топливной системы для MX Z X 600RS
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK Includes 1 to 3 art. 513033576
По запросу
2
Накладка BRP art. 513033471
По запросу
3
Клипса BRP art. 513033472
По запросу
4
FUEL TANK CAP art. 513033103
По запросу
5
MALE CONNECTOR art. 513033517
По запросу
6
Grommet art. 513033596
По запросу
7
Hose art. 513033565
По запросу
8
Хомут BRP art. 293650025
По запросу
9
Tie-Rap 180 mm art. 414115200
По запросу
20
Фильтр топливный Ski Doo art. 414872100
от 766 ₽
22
Hose art. 513033332
По запросу
23
Коннектор Ski Doo art. 414872700
от 263 ₽
24
Втулка рулевой колонки резиновая BRP art. 513033435
По запросу
25
HOSE art. 513033444
По запросу
26
Хомут обжимной Can am art. 293650053
По запросу
27
FORMED HOSE art. 513033439
По запросу
28
Tubing 16 MM 1000MM Long art. 219704408
По запросу
29
Tie-Rap 180 mm art. 414115200
По запросу
30
FUEL PUMP art. 513033420
По запросу
31
Hex. Flange Screw M6 X 16 art. 207661644
По запросу
32
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
33
Хомут пружинный BRP art. 414415200
от 263 ₽
34
FORMED HOSE art. 513033111
По запросу
35
Хомут 12,7/15,8 BRP art. 513033029
По запросу
36
Was 409901800 Tubing (13 mm) art. 219704400
По запросу
37
Крышка бензобака правая BRP art. 513033418
По запросу
38
Левая крышка Ski Doo art. 513033419
от 1 596 ₽
39
Shoulder Bushing art. 513033326
По запросу
40
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
41
Болт BRP art. 207162044
от 168 ₽
42
Шайба BRP art. 224060201
По запросу
43
FOAM art. 513033528
По запросу
44
Фиттинг BRP art. 415119300
от 473 ₽
45
HOSE art. 513033423
По запросу
46
HOSE art. 513033423
По запросу
47
Primer art. 513033441
По запросу
48
Oetiker Gear Clamp art. 293650043
По запросу
49
T-Fitting art. 414222400
По запросу
50
HOSE art. 513033423
По запросу
51
Hose art. 513033565
По запросу
52
Hose art. 513033565
По запросу
52
Was 409901800 Tubing (13 mm) art. 219704400
По запросу
53
Хомут BRP art. 293650025
По запросу
54
Was 414506600 Trim art. 219704405
По запросу
55
Стяжка 142 мм BRP art. 293750002
По запросу
56
Клипса Can Am art. 414227300
По запросу
