модель 2012 года
- Модель MX Z TNT 600 ACE
- Код модели MXZ TNT 600ACE LFF

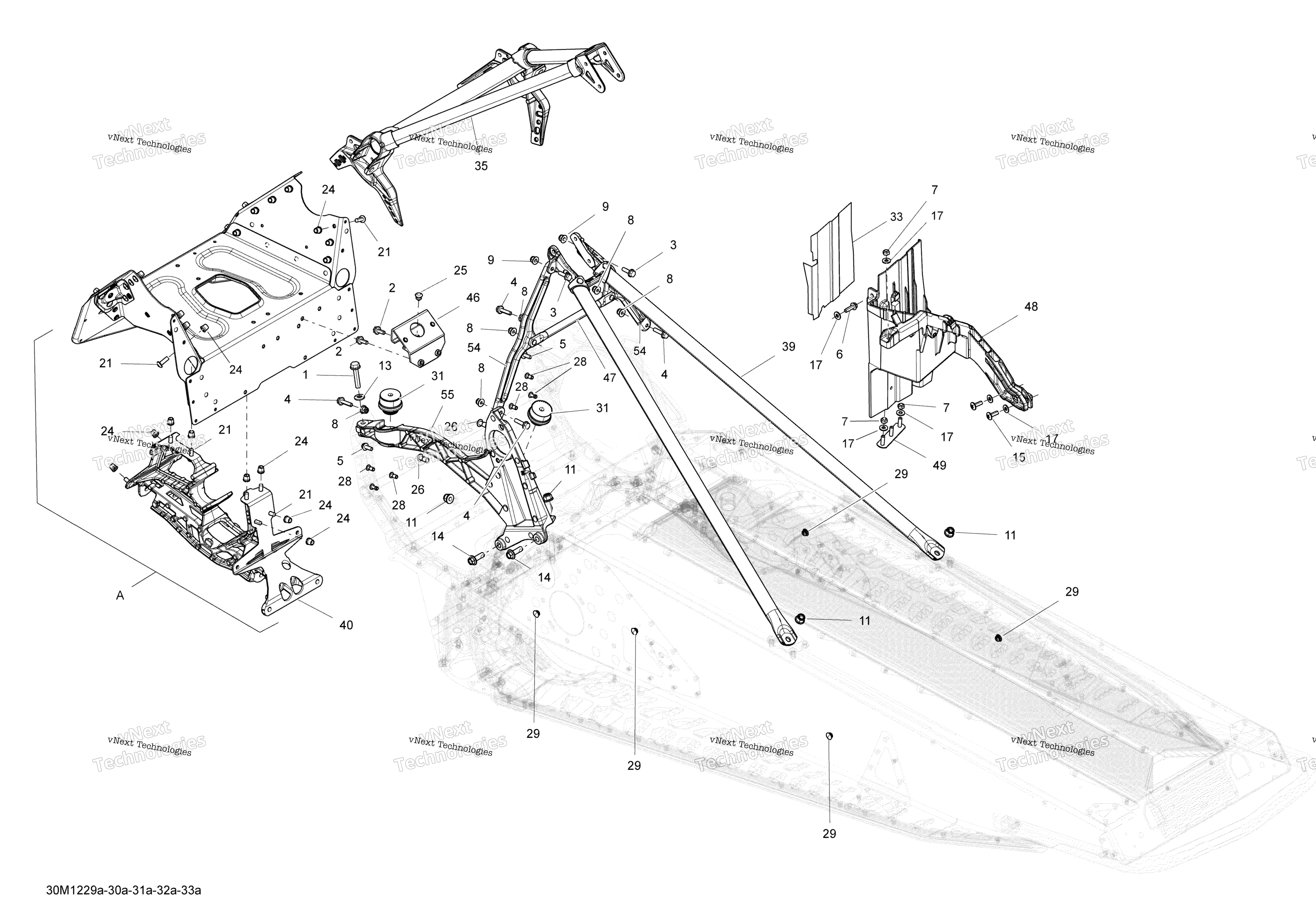

Схема рамы Common Parts для MXZ TNT 600ACE LFF
Схема
Детали
Номер
Наименование детали
Цена
0
Модуль рамы Ski Doo art. 518328320
По запросу
1
Hex. Flange Screw, Scotch Grip art. 207584034
По запросу
2
Болт M6 X 16 BRP art. 207661644
от 168 ₽
3
Болт М6 х 20 BRP art. 207662044
от 263 ₽
4
Болт М6 х 25 BRP art. 207662544
от 116 ₽
5
Болт BRP art. 210261650
По запросу
6
Hex. Flange Screw M6 X 20 art. 210262040
По запросу
7
Elastic Stop Nut M6 art. 232561414
от 368 ₽
8
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
9
Гайка М6 х 1,0 BRP art. 233261416
от 263 ₽
11
Гайка М8 art. 233281414
от 210 ₽
13
Шайба пружинная BRP art. 234281474
По запросу
14
Hex. Flange Screw M8 X 25, Nylon art. 250000351
По запросу
15
Болт М6х18 Can Am art. 250000779
от 263 ₽
17
Flat Washer art. 250200039
По запросу
21
Болт М6 х 20 BRP art. 207662044
от 263 ₽
24
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
25
Заклепка BRP art. 293150174
По запросу
26
Заклепка 6.4 Ski Doo art. 293150182
от 420 ₽
28
Заклепка 4.8мм Ski Doo art. 293150191
от 221 ₽
29
Заглушка 8 мм BRP art. 293730047
По запросу
31
Опора двигателя Can Am art. 512061516
По запросу
33
Heat Shield art. 514054755
По запросу
35
Элемент корпуса BRP art. 518326970
По запросу
39
Rear Member art. 518326559
По запросу
40
Подрамник крепления нижних рычагов Ski Doo art. 518327487
По запросу
46
Engine Support art. 518326178
По запросу
47
Center Column Support art. 518326355
По запросу
48
Опора аккумулятора BRP art. 518326472
По запросу
49
Retaining Plate art. 518326550
По запросу
54
Upper Column Support art. 518326848
По запросу
55
Кронштейн Ski Doo Кронштейн Ski Doo art. 415130014
По запросу
