модель 2012 года
- Модель MX Z X 800R E-TEC
- Код модели MXZ X 800RETEC XP

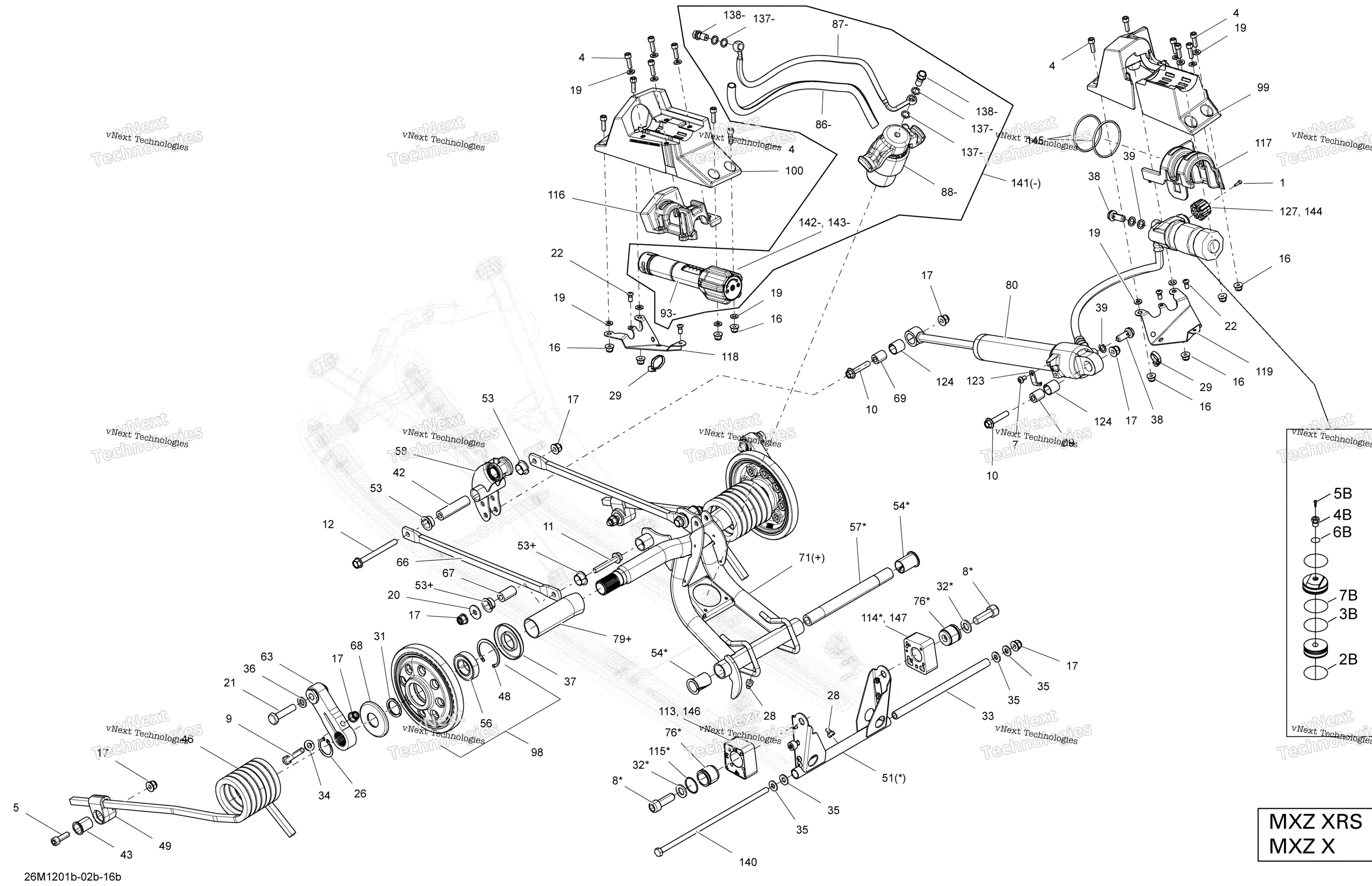

Схема задней части Suspension Rear Arm Ajustable для MXZ X 800RETEC XP
Схема
Детали
Номер
Наименование детали
Цена
1
Болт BRP art. 250000644
По запросу
2
O-Ring art. 415093807
По запросу
3
Piston Ring art. 415093806
По запросу
4
Болт BRP art. 205062060
По запросу
4
Клапан BRP art. 505070398
от 2 615 ₽
5
Болт BRP art. 205082554
По запросу
5
Screw art. 505070399
По запросу
6
O-Ring art. 505070400
По запросу
7
O-Ring art. 415093804
По запросу
7
Болт М6х10 Can Am art. 205961060
По запросу
8
Болт М12х35 Ski Doo art. 205523544
от 400 ₽
9
Hex. Screw M8 X 50 art. 207085044
По запросу
10
Болт М8х40 BRP art. 207684044
от 221 ₽
11
Hex. Flange Screw M8 X 50 art. 207685044
По запросу
12
Болт BRP art. 207688544
По запросу
16
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
17
Гайка М8 art. 233281414
от 210 ₽
19
Шайба BRP DIN.125A-A2 М6 art. 234061600
от 116 ₽
20
Шайба 8 мм BRP art. 234082410
от 263 ₽
21
Cap Screw Hex. M10 X 40 art. 207204056
По запросу
22
MONOBOLT RIVET 4.8 art. 293150179
По запросу
26
Retaining Ring art. 293370080
По запросу
28
Пресс-масленка BRP art. 408200700
от 578 ₽
29
Tie-Rap 180 mm art. 414115200
По запросу
31
Axle Spring art. 503189146
По запросу
32
Шайба Can Am art. 517225900
от 90 ₽
33
Ось задней подвески Ski Doo art. 503189156
от 3 120 ₽
34
Шайба BRP art. 503189157
По запросу
35
Шайба BRP art. 503192494
По запросу
36
Шайба BRP art. 503192496
от 120 ₽
37
Заглушка колеса Ski Doo art. 503190434
По запросу
38
Bolt art. 415093810
По запросу
39
O-Ring art. 415038700
По запросу
42
Втулка заднего амортизатора BRP art. 503190643
По запросу
43
Упор пружины задней подвески Ski Doo art. 861805547
от 1 230 ₽
46
Пружина задней подвески правая Ski Doo art. 503193159
от 3 639 ₽
46
Пружина задней подвески левая Ski Doo art. 503193158
от 3 605 ₽
48
Стопорное кольцо Ski Doo art. 415129371
По запросу
49
Упор пружины задней подвески Ski Doo art. 861805547
от 1 230 ₽
51
Pivot Arm Ass’y art. 503192823
По запросу
53
Втулка подвески Ski Doo art. 503191555
от 790 ₽
54
Втулка BRP art. 503191640
По запросу
56
Подшипник BRP art. 503193548
По запросу
57
Lower Shaft art. 503192981
от 1 353 ₽
58
Rocker art. 503192531
По запросу
63
Extension Arm Ass’y art. 503195985
По запросу
66
LINK ROD art. 503192554
По запросу
67
Axle Bar art. 503192555
По запросу
68
Labyrinth Ring art. 503192592
По запросу
69
Втулка амортизатора BRP art. 503196509
По запросу
71
REAR ARM ASS’Y (ADJUSTABLE SYS.) art. 503193075
По запросу
76
Guide Block art. 503192749
По запросу
79
Втулка BRP art. 503192767
По запросу
80
Rear Shock art. 503193172
По запросу
86
Was 409901700 Tubing (9 mm) art. 219704399
По запросу
87
Connector Hose art. XXXX
По запросу
88
Actuator art. XXXX
По запросу
93
Master Cylinder art. XXXX
По запросу
98
Каток гусеницы 155 мм Ski Doo art. 503192808
По запросу
99
RH Support art. 503192810
По запросу
100
LH Support art. 503192811
По запросу
113
LH Cam Block art. 503192918
По запросу
114
RH Cam Block art. 503192919
По запросу
115
O-Ring art. 503192921
По запросу
116
LH Half Housing art. 503192956
По запросу
117
RH Half-Housing art. 503192957
По запросу
118
LH HOSE PROTECTOR art. 503192959
По запросу
119
RH HOSE PROTECTOR art. 503192960
По запросу
123
Plate art. XXXX
По запросу
124
Втулка BRP art. 505072663
По запросу
127
Ручка регулировки BRP art. 503193025
По запросу
137
Шайба медная BRP art. 705601628
от 350 ₽
138
Банджо болт BRP art. 705600628
По запросу
140
Болт задней подвески Ski Doo art. 503192440
от 4 260 ₽
141
Hydraulic Adjuster Ass’y art. 503193487
По запросу
142
Knob Adjuster Ass’y art. 503193056
По запросу
143
STICKER KNOB ADJUSTER art. 516004751
По запросу
144
Shock Knob Adjustment Decal art. 516004752
По запросу
145
Прокладка Sea Doo art. 293250085
По запросу
146
LH Block Sticker Decal art. 516004900
По запросу
147
RH Block Sticker Decal art. 516004901
По запросу
