модель 2013 года
- Модель MX Z SPORT 600 ACE
- Код модели MXZ SPORT 600 ACE (4-TEMPS) XP

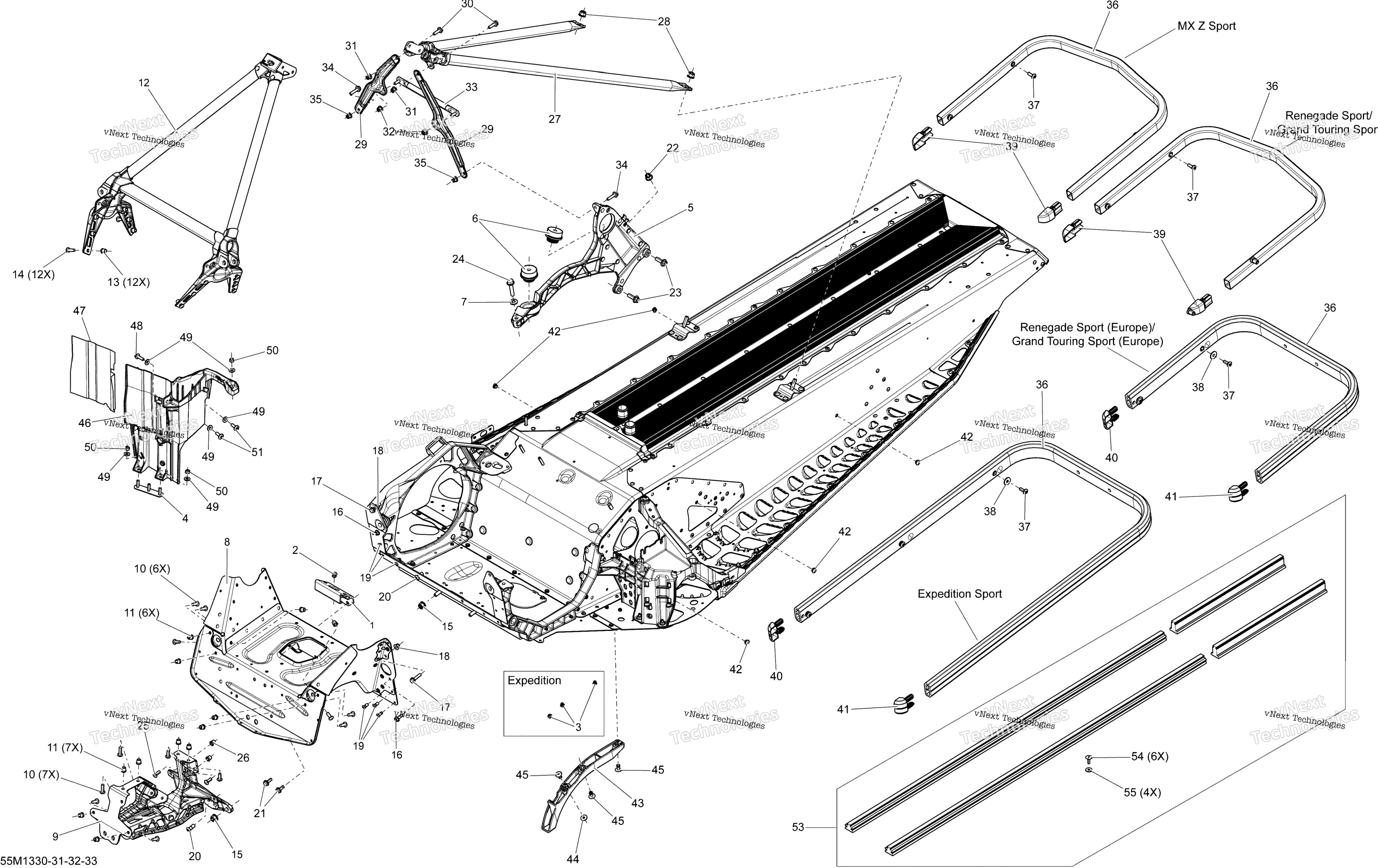

Схема рамы And Components для MXZ SPORT 600 ACE (4-TEMPS) XP
Схема
Детали
Номер
Наименование детали
Цена
1
Engine Support art. 518326178
По запросу
2
Заклепка BRP art. 293150174
По запросу
3
Not Available As Spare Parts art. XXX
По запросу
4
Retaining Plate art. 518326550
По запросу
5
Кронштейн Ski Doo Кронштейн Ski Doo art. 415130014
По запросу
6
Опора двигателя Can Am art. 512061516
По запросу
7
Шайба пружинная BRP art. 234281474
По запросу
8
Модуль рамы Ski Doo art. 518328320
По запросу
9
Подрамник крепления нижних рычагов Ski Doo art. 518327487
По запросу
10
Болт М6 х 20 BRP art. 207662044
от 263 ₽
11
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
12
Элемент корпуса BRP art. 518326970
По запросу
13
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
14
Болт М6 х 20 BRP art. 207662044
от 263 ₽
15
Гайка М8 art. 233281414
от 210 ₽
16
Болт BRP art. 210261650
По запросу
17
Болт М6 х 25 BRP art. 207662544
от 116 ₽
18
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
19
Заклепка 4.8мм Ski Doo art. 293150191
от 221 ₽
20
Заклепка 6.4 Ski Doo art. 293150182
от 420 ₽
21
Болт M6 X 16 BRP art. 207661644
от 168 ₽
22
Гайка М8 art. 233281414
от 210 ₽
23
Hex. Flange Screw M8 X 25, Nylon art. 250000351
По запросу
24
Hex. Flange Screw, Scotch Grip art. 207584034
По запросу
25
Болт М6 х 20 BRP art. 207662044
от 263 ₽
26
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
27
Rear Member art. 518326559
По запросу
28
Гайка М8 art. 233281414
от 210 ₽
29
Upper Column Support art. 518326848
По запросу
30
Болт М6 х 20 BRP art. 207662044
от 263 ₽
31
Гайка М6 х 1,0 BRP art. 233261416
от 263 ₽
32
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
33
Center Column Support art. 518326355
По запросу
34
Болт М6 х 25 BRP art. 207662544
от 116 ₽
35
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
36
Clear Rear Bumper art. 518324980
По запросу
37
Болт М6х18 Can Am art. 250000779
от 263 ₽
39
Full Moon Cap art. 520000567
По запросу
40
Not Available As Spare Parts art. XXX
По запросу
41
Not Available As Spare Parts art. XXX
По запросу
42
Заглушка BRP art. 293730041
По запросу
43
Защита передняя BRP art. 518326973
По запросу
44
Шайба art. 517124300
от 80 ₽
45
Заклепка 3/16”, 52 мм , черная Ski Doo art. 293150108
от 263 ₽
46
Опора аккумулятора BRP art. 518326472
По запросу
47
Heat Shield art. 514054755
По запросу
48
Hex. Flange Screw M6 X 20 art. 210262040
По запросу
49
Flat Washer art. 250200039
По запросу
50
Elastic Stop Nut M6 art. 232561414
от 368 ₽
51
Болт М6х18 Can Am art. 250000779
от 263 ₽
52
Not Available As Spare Parts art. XXX
По запросу
53
Not Available As Spare Parts art. XXX
По запросу
54
Not Available As Spare Parts art. XXX
По запросу
