модель 2013 года
- Модель TUNDRA 600 ACE
- Код модели TUNDRA LT 600 ACE (4-TEMPS) XP

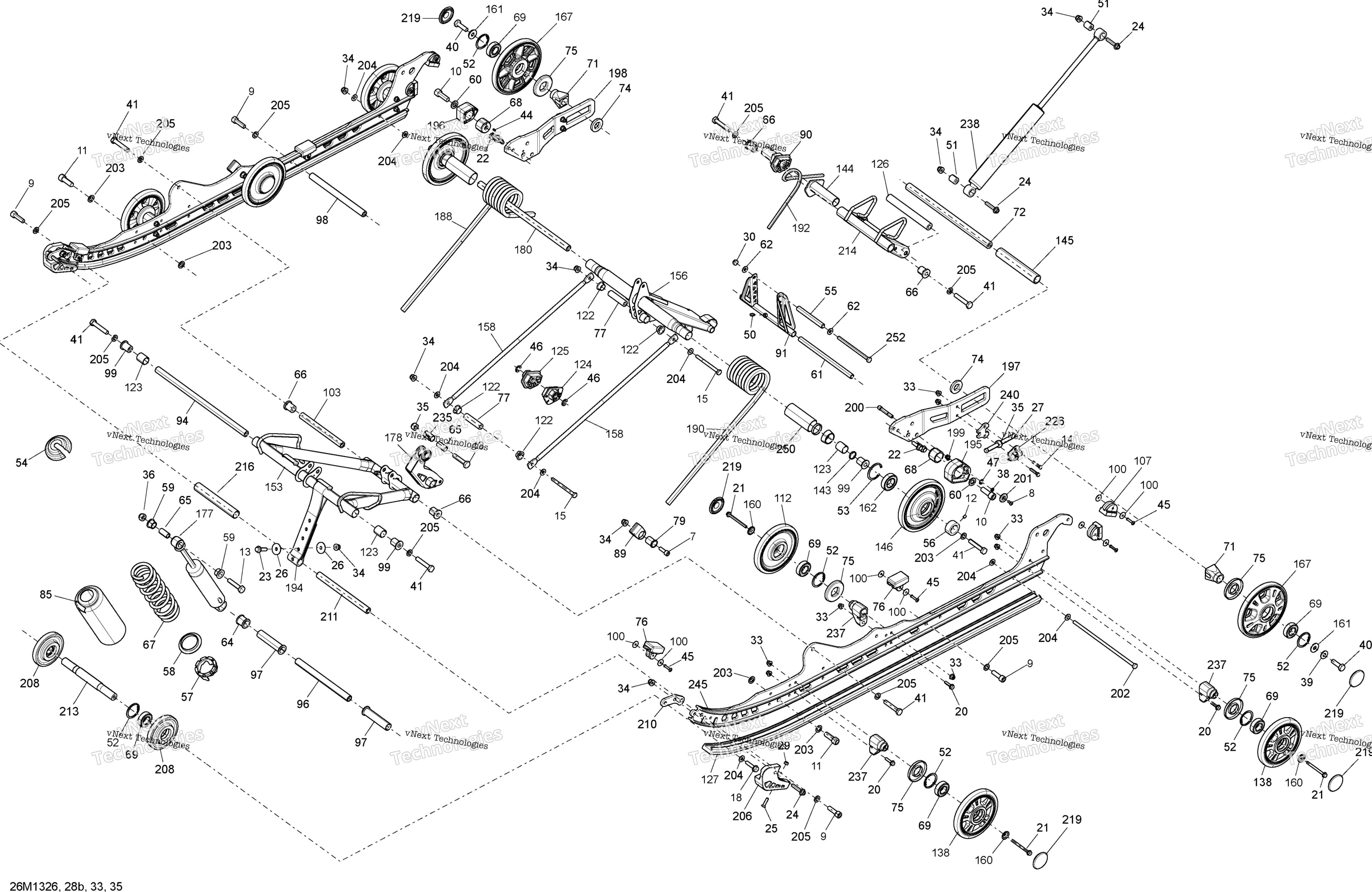

Схема задней подвески для TUNDRA LT 600 ACE (4-TEMPS) XP
Схема
Детали
Номер
Наименование детали
Цена
7
Болт BRP art. 205082554
По запросу
8
Болт M5 X 14 BRP art. 250000742
от 263 ₽
9
Socket Head Screw M10 X 35 art. 205503554
По запросу
10
Болт М12х35 Ski Doo art. 205523544
от 400 ₽
11
Socket Head Screw M12 X 35 art. 205523554
По запросу
12
Винт BRP art. 206260844
от 263 ₽
13
Болт M10 X 1.5 X 50 Ski Doo art. 207005044
от 473 ₽
14
Hex. Cap Screw M6 X 30 art. 207063054
По запросу
15
Болт BRP art. 207089044
от 420 ₽
18
Болт M8 X 35 BRP art. 207583586
По запросу
20
Болт М6х25 Ski Doo art. 207662556
По запросу
21
Болт задней подвески BRP art. 207667056
По запросу
22
Болт BRP art. 207682544
от 160 ₽
23
Болт M8 X 30 BRP art. 207683044
от 160 ₽
24
Болт М8х40 BRP art. 207684044
от 221 ₽
25
Болт M6 X 25 BRP art. 208562531
По запросу
26
Flat Washer 8 mm art. 250200128
По запросу
27
Болт M10 x 100 BRP art. 230100054
от 788 ₽
29
Elastic Stop Nut M6 art. 232561414
от 368 ₽
30
Гайка Can Am art. 232581414
По запросу
33
Гайка 6мм Ski Doo art. 233261466
от 326 ₽
34
NUT-FLANGE ELASTIC DIN.6926 art. 233281466
По запросу
35
Гайка 10 мм BRP art. 233601416
от 263 ₽
36
Гайка 10 мм BRP art. 233601466
от 326 ₽
38
Flat Washer M5 art. 234051410
По запросу
39
Шайба пружинная BRP art. 234201474
По запросу
40
Hex Cap Screw Nylon M10 x 35 art. 250000592
По запросу
41
Болт BRP art. 250000605
По запросу
44
Палец 4 X 8 мм Ski Doo art. 250400005
от 168 ₽
45
Заклепка BRP art. 293150142
По запросу
46
Кольцо стопорное Can Am art. 293370013
от 116 ₽
47
Стопор Ski Doo art. 293370068
По запросу
50
Пресс-масленка BRP art. 408200700
от 578 ₽
51
Втулка амортизатора Ski Doo art. 414936000
от 14 697 ₽
52
Стопорное кольцо Ski Doo art. 415129371
По запросу
53
Retaining Ring art. 415129780
По запросу
54
Опора пружины амортизатора BRP art. 706200881
от 840 ₽
55
Upper Axle, Pivot Arm art. 503144300
По запросу
56
Втулка-фиксатор BRP art. 503168800
По запросу
57
Регулировочное кольцо Can Am art. 505073625
от 1 796 ₽
58
Направляющая пружины BRP art. 503191872
По запросу
59
Втулка задней подвески BRP art. 503189117
от 1 397 ₽
60
Шайба BRP art. 503189148
от 368 ₽
61
Ось задней подвески Ski Doo art. 503189156
от 3 120 ₽
62
Шайба BRP art. 503189157
По запросу
64
Bushing art. 503189271
от 900 ₽
65
Втулка BRP art. 503189282
По запросу
66
Втулка BRP art. 503189324
По запросу
67
Пружина заднего центрального амортизатора Ski Doo art. 503191880
По запросу
68
Направляющая втулка BRP art. 503189488
По запросу
69
Подшипник ролика гусеницы Ski Doo art. 503190396
от 840 ₽
71
Упорная втулка задней оси Ski Doo art. 503190428
По запросу
72
Ось задней подвески Ski Doo art. 503190429
По запросу
74
Washer art. 503190432
По запросу
75
Заглушка колеса Ski Doo art. 503190434
По запросу
76
Демпфер BRP art. 503190576
от 990 ₽
77
Втулка заднего амортизатора BRP art. 503190643
По запросу
79
Упор пружины задней подвески Ski Doo art. 861805547
от 1 230 ₽
85
Пыльник амортизатора BRP art. 503193663
По запросу
89
Упор пружины задней подвески Ski Doo art. 861805547
от 1 230 ₽
90
Держатель пружины BRP art. 503191190
По запросу
91
Pivot Arm art. 503191209
По запросу
94
Вал верхний задней подвески Ski Doo art. 503191215
от 4 179 ₽
96
Center Shock Shaft art. 503189272
По запросу
97
Втулка Ski Doo art. 503191259
По запросу
98
Ось задней подвески Ski Doo art. 503191260
от 4 160 ₽
99
Втулка подвески Ski Doo art. 503191262
По запросу
100
Шайба BRP art. 503191273
от 168 ₽
103
Нижний вал подвески BRP art. 503191279
По запросу
107
Демпфер задней подвески Ski Doo art. 503191291
от 1 634 ₽
112
Каток 147 х 20 мм Ski Doo art. 503191311
от 6 636 ₽
122
Втулка подвески Ski Doo art. 503191555
от 790 ₽
123
Втулка дистанционная BRP art. 503191556
По запросу
124
LH Cam Adjuster art. 503191565
По запросу
125
RH Cam Adjuster art. 503191566
По запросу
126
Втулка BRP art. 503191608
По запросу
127
Склизы 1182 мм Ski Doo art. 503192618
от 1 556 ₽
Аналог
Склиз Garland 26 профиль 1499 мм для Ski Doo
art. 26-5900-1-01-12
4 571 ₽
Требуется 1 шт.
Подписаться
138
Ролик гусеницы нижний Ski Doo art. 503191152
от 7 090 ₽
143
Washer art. 503191651
По запросу
144
Держатель пружины BRP art. 503191668
По запросу
145
Rear Spacer, Long art. 503191736
По запросу
146
Ролик 155 mm гусеницы черный Ski Doo art. 503191738
По запросу
153
Передний рычаг BRP art. 503191752
По запросу
156
Rear Arm art. 503191762
По запросу
158
Тяга рулевая BRP art. 503191765
По запросу
160
Шайба ролика подвески Ski Doo art. 503191820
По запросу
161
Washer art. 503191910
По запросу
162
Подшипник BRP art. 503193548
По запросу
167
Ролик гусеницы 165 мм Ski Doo art. 503192128
По запросу
177
Центральный амортизатор BRP art. 503192266
По запросу
178
Рычаг задней подвески BRP art. 503192211
По запросу
180
Вал верхний задней подвески Ski Doo art. 503191215
от 4 179 ₽
188
Пружина задней подвески правая Ski Doo art. 503193159
от 3 639 ₽
190
Пружина задней подвески левая Ski Doo art. 503193158
от 3 605 ₽
192
Пружина подвески (пятки) BRP art. 503194624
По запросу
194
Стропа задней подвески BRP art. 503192360
от 10 406 ₽
195
Блок регулировки жесткости подвески , левый Ski Doo art. 503192426
По запросу
196
Блок регулировки жесткости подвески , правый Ski Doo art. 503192427
от 1 701 ₽
197
Рычаг задней подвески левый BRP art. 503192434
По запросу
197
Рычаг коретки левый BRP art. 503193377
По запросу
198
Rail Pivot RH North America art. 503192435
По запросу
198
Рычаг коретки правый BRP art. 503193378
По запросу
199
Пружина BRP art. 503192436
По запросу
200
Вал стальной BRP art. 503192437
По запросу
201
Ручка BRP art. 503192438
По запросу
202
Болт задней подвески Ski Doo art. 503192440
от 4 260 ₽
203
Шайба 12 мм Ski Doo art. 503192491
По запросу
204
Шайба BRP art. 503192494
По запросу
205
Шайба BRP art. 503192496
от 120 ₽
206
Защитная накладка BRP art. 503192609
По запросу
206
Защитная пластина BRP art. 503192610
По запросу
208
Ролик подвески 100 мм Ski Doo art. 503192611
По запросу
210
Пластина BRP art. 503192612
По запросу
211
Axle Strap art. 503192613
По запросу
213
Front Wheel Axle art. 503192644
По запросу
214
Runner Pivot art. 503192647
По запросу
216
Spacer art. 503196943
По запросу
218
Полоз BRP art. 503193397
По запросу
219
Заглушка ролика 40 мм Ski Doo art. 503192771
от 440 ₽
226
Натяжитель Ski Doo art. 503192583
По запросу
235
Втулка BRP art. 503193037
По запросу
237
Кронштейн крепления колеса Ski Doo art. 503193894
По запросу
238
Задний амортизатор Ski-doo art. 503193191
По запросу
240
Проставка BRP art. 503193250
По запросу
250
Втулка Ski Doo art. 572080700
По запросу
252
Bolt M8, Short art. 732601197
По запросу
