модель 2014 года
- Модель GRAND TOURING 600 E-TEC
- Код модели GRAND TOURING LE 600HOE XR

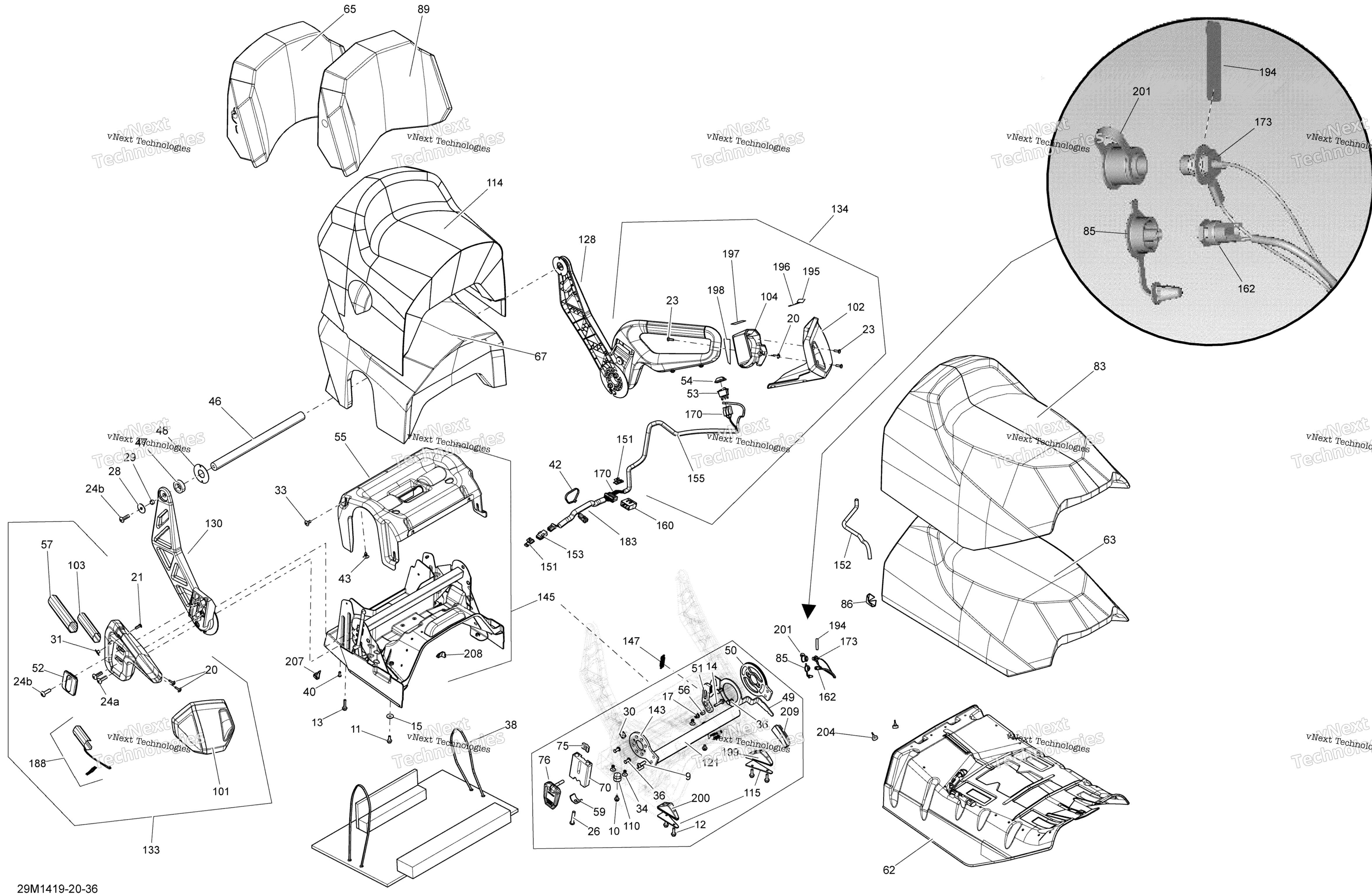

Схема сиденья для GRAND TOURING LE 600HOE XR
Схема
Детали
Номер
Наименование детали
Цена
9
Socket Head Screw M8 X 25, Scotch Grip art. 205982586
По запросу
10
Болт M6 X 10 BRP art. 207561044
По запросу
11
Hex. Screw M6 X 16, Scotch Grip art. 207361644
По запросу
12
Болт M6 х 20 BRP art. 207562034
от 326 ₽
13
Болт M6 X 30 BRP art. 207563044
По запросу
14
Болт M6 X 30 BRP art. 207563034
от 160 ₽
15
Шайба BRP art. 224061201
от 221 ₽
17
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
20
Винт M4 X 16 BRP art. 250000725
По запросу
21
Винт BRP art. 250000721
от 263 ₽
23
Винт-саморез K50X16 BRP art. 250000720
от 810 ₽
24
Болт М8х16 Can Am art. 250000198
По запросу
24
Болт M8 X 30 BRP art. 250000745
от 368 ₽
26
Socket Head Screw M8 X 45 art. 250000220
По запросу
28
Flat Washer 8 mm art. 250200128
По запросу
29
Spacer art. 271000558
По запросу
30
Гайка M6 art. 293100003
от 935 ₽
31
Гайка M6 art. 293100003
от 935 ₽
33
Заклепка металлическая 3 / 16" Can Am art. 293150100
По запросу
34
Заклепка 3/16 , 49 мм , черная Can Am art. 293150104
от 326 ₽
36
Стальная заклепка BRP art. 293150129
По запросу
38
Хомут 350 мм BRP art. 293750008
от 116 ₽
40
Заклепка металлическая 3 / 16" Can Am art. 293150100
По запросу
42
Tie-Rap 180 mm art. 414115200
По запросу
43
Клипса BRP art. 414644300
от 263 ₽
46
Upper Backrest Axle art. 510004377
По запросу
47
Rubber Shim art. 510004378
По запросу
48
Washer art. 510004379
По запросу
49
Handle, Black art. 510004385
По запросу
50
Sprocket art. 510004391
По запросу
51
Adjustment Pivot art. 510006338
По запросу
52
Молдинг рукоятки BRP art. 510006602
По запросу
53
Электрический кнопочный переключатель света BRP art. 510004413
По запросу
54
Колпачок защитный BRP art. 510004414
По запросу
55
Foam Support art. 510004423
По запросу
56
Bushing art. 510004425
По запросу
57
Рукоятка ручки пассажира BRP art. 510004449
от 1 292 ₽
59
Handle Clamp art. 510004565
По запросу
62
Front Seat Base art. 510004775
По запросу
63
Front Seat Foam art. 510004777
По запросу
65
Backrest Foam art. 510004782
По запросу
67
Rear Seat Foam art. 510004791
По запросу
70
Handle Link art. 510004798
По запросу
75
Stopper Block art. 510004804
По запросу
76
Lever Lock Ass’y art. 510004806
По запросу
83
Front Seat Cover art. 510005685
По запросу
85
Cap art. 510004950
По запросу
86
Seat Corner, Black art. 510004963
По запросу
89
Backrest Cover art. 510005353
По запросу
101
Дефлектор BRP art. 510005009
По запросу
102
Дефлектор BRP art. 510005010
По запросу
103
Reinforcement Handle art. 510005814
По запросу
104
Housing Switch art. 510005036
По запросу
110
Seat Stud art. 510005095
По запросу
114
Rear Seat Cover art. 510005694
По запросу
115
Spacer art. 510005216
По запросу
121
Link Tube art. 510005496
По запросу
128
LH Arm art. 510005465
По запросу
130
RH Arm art. 510005464
По запросу
133
RH Handle Ass’y art. 510006708
По запросу
134
LH Handle Ass’y art. 510006709
По запросу
143
Link Plate art. 510005568
По запросу
145
Seat Base Ass’y art. 510005688
По запросу
147
Пружина BRP art. 514053643
По запросу
151
Housing Support art. 515175283
По запросу
152
Not Available As Spare Parts art. XXX
По запросу
153
Male Housing, 3 Circuits art. 515175494
По запросу
155
Was 515175506 Tubing art. 219704426
По запросу
160
Male Connector art. 515176033
По запросу
162
Heated Liner Harness art. 515177018
По запросу
170
Handle Harness art. 515176697
По запросу
173
Visor Connector Harness art. 515176698
По запросу
183
Seat Harness art. 515176766
По запросу
188
Heated Element art. 515176999
По запросу
194
Visor and Liner Decal art. 516003612
По запросу
195
Not Available As Spare Parts art. XXX
По запросу
196
Not Available As Spare Parts art. XXX
По запросу
197
Heated Handle Decal art. 516003816
По запросу
199
LH Seat Anchor art. 518325709
По запросу
200
RH Seat Anchor art. 518325710
По запросу
201
Cap art. 572103300
По запросу
204
Резиновый фиксатор Can Am art. 708000759
По запросу
207
RH Rear Corner Seat art. 510004964
По запросу
208
LH Rear Corner Seat art. 510004965
По запросу
209
GRIP art. 510004419
По запросу
