модель 2014 года
- Модель GSX SE 600 HO E-TEC
- Код модели GSX SE 600HOE XR

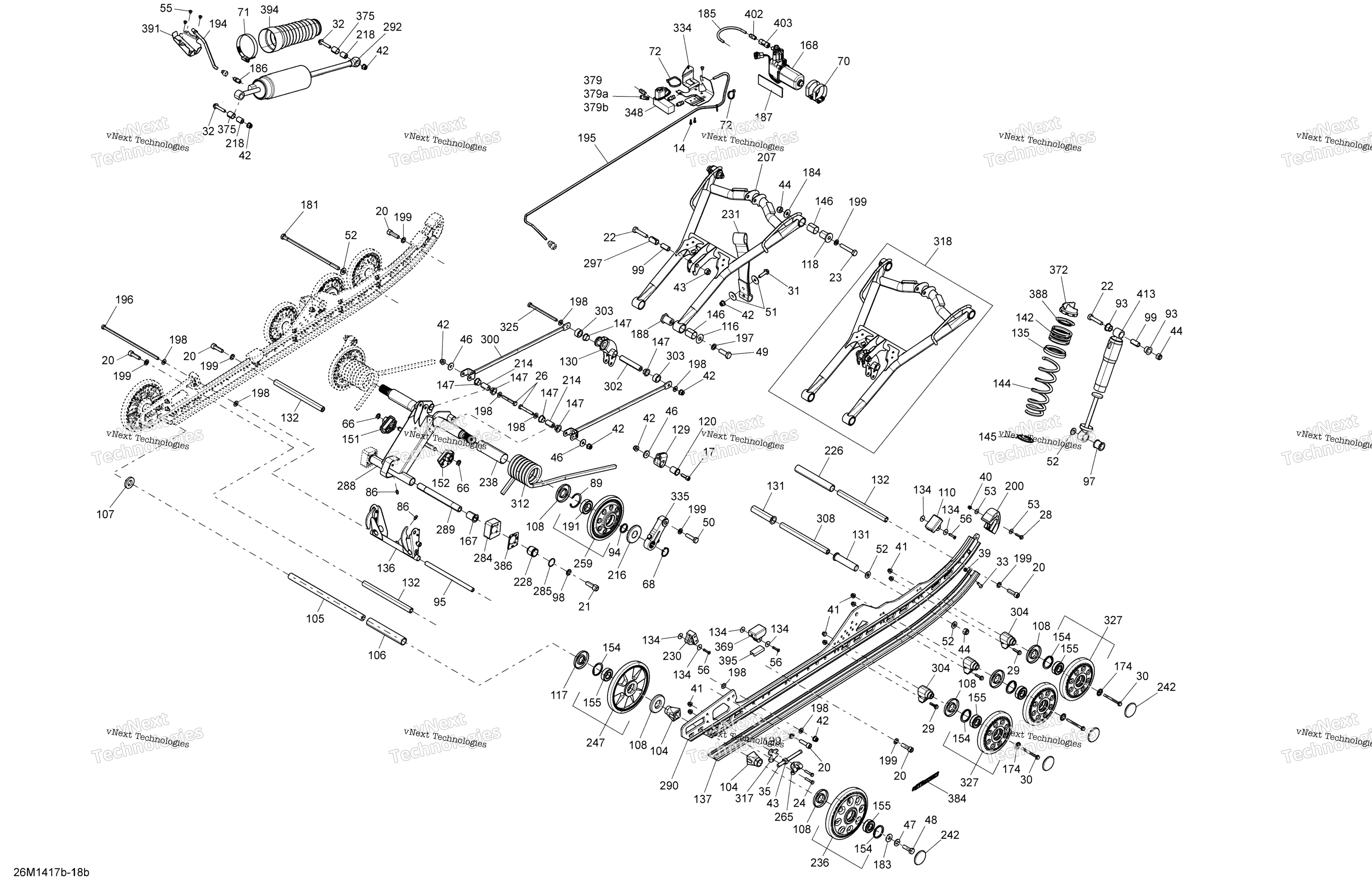

Схема задней части Suspension Se для GSX SE 600HOE XR
Схема
Детали
Номер
Наименование детали
Цена
14
Socket Head Screw M4 X 12 art. 205041254
По запросу
17
Болт BRP art. 205082554
По запросу
20
Socket Head Screw M10 X 35 art. 205503554
По запросу
21
Socket Head Screw M12 X 35 art. 205523554
По запросу
22
Болт M10 X 1.5 X 50 Ski Doo art. 207005044
от 473 ₽
23
Hex. Cap Screw M10 X 60 art. 207006056
По запросу
24
Hex. Cap Screw M6 X 30 art. 207063054
По запросу
26
Hex. Screw M8 X 55 art. 207085544
По запросу
28
Болт M5 X 25 art. 207652544
По запросу
29
Болт М6х25 Ski Doo art. 207662556
По запросу
30
Болт задней подвески BRP art. 207667056
По запросу
31
Болт M8 X 30 BRP art. 207683044
от 160 ₽
32
Болт М8х40 BRP art. 207684044
от 221 ₽
33
Болт M6 X 25 BRP art. 208562531
По запросу
35
Болт M10 x 100 BRP art. 230100054
от 788 ₽
39
Elastic Stop Nut M6 art. 232561414
от 368 ₽
40
Hex. Flange Elastic Nut M5 art. 233251414
от 326 ₽
41
Гайка 6мм Ski Doo art. 233261466
от 326 ₽
42
NUT-FLANGE ELASTIC DIN.6926 art. 233281466
По запросу
43
Гайка 10 мм BRP art. 233601466
от 326 ₽
44
Гайка 10 мм BRP art. 233601466
от 326 ₽
46
Шайба 8 мм BRP art. 234082410
от 263 ₽
47
Conical Spring Washer M10 art. 250200141
По запросу
48
Hex Cap Screw Nylon M10 x 35 art. 250000592
По запросу
49
Hex. Cap Screw M12 X 35 art. 250000537
По запросу
50
Cap Screw Hex. M10 X 40 art. 207204056
По запросу
51
Flat Washer 8 mm art. 250200128
По запросу
52
Washer art. 250200138
По запросу
53
Шайба BRP art. 250200140
от 168 ₽
55
Заклепка BRP art. 293150102
По запросу
56
Заклепка BRP art. 293150013
По запросу
66
Кольцо стопорное Can Am art. 293370013
от 116 ₽
68
Retaining Ring art. 293370080
По запросу
70
Norma Gear Clamp art. 293650090
По запросу
71
Хомут Can Am art. 293650064
от 987 ₽
72
Tie-Rap 180 mm art. 414115200
По запросу
78
Заклепка BRP art. 390909200
По запросу
86
Пресс-масленка BRP art. 408200700
от 578 ₽
87
Tie-Rap 180 mm art. 414115200
По запросу
89
Retaining Ring art. 415129780
По запросу
93
Втулка задней подвески BRP art. 503189117
от 1 397 ₽
94
Axle Spring art. 503189146
По запросу
95
Ось задней подвески Ski Doo art. 503189156
от 3 120 ₽
97
Bushing art. 503189271
от 900 ₽
98
Шайба BRP art. 503189276
от 300 ₽
99
Втулка BRP art. 503189282
По запросу
104
Упорная втулка задней оси Ski Doo art. 503190428
По запросу
105
Ось задней подвески Ski Doo art. 503190429
По запросу
106
Spacer art. 503196317
По запросу
107
Washer art. 503190432
По запросу
108
Заглушка колеса Ski Doo art. 503190434
По запросу
110
Демпфер BRP art. 503190576
от 990 ₽
116
Washer art. 503190656
По запросу
117
Прокладка резиновая BRP art. 503190682
По запросу
118
Ось верхнего рычага BRP art. 503190698
По запросу
120
Упор пружины задней подвески Ski Doo art. 861805547
от 1 230 ₽
Аналог
Упор пружины задней подвески BRP ( 503191183 )
art. SM-04300
1 270 ₽
Требуется 2 шт.
Подписаться
128
Full Moon Wheel Ass’y, 147 mm Model-Black-Balck art. 503191624
По запросу
128
Каток гусеницы 147 Reneg BC X 800 BRP art. 503193376
По запросу
129
Упор пружины задней подвески Ski Doo art. 861805547
от 1 230 ₽
Аналог
Упор пружины задней подвески BRP ( 503191183 )
art. SM-04300
1 270 ₽
Требуется 2 шт.
Подписаться
130
Rocker art. 503192531
По запросу
131
Втулка Ski Doo art. 503191259
По запросу
132
Ось задней подвески Ski Doo art. 503191260
от 4 160 ₽
134
Шайба BRP art. 503191273
от 168 ₽
135
Spring Spacer art. 503191281
По запросу
136
Pivot Arm Ass’y art. 503192823
По запросу
137
Склиз гусеницы 1249 мм Ski Doo art. 503191306
от 1 556 ₽
Аналог
Склиз Garland 26 профиль 1499 мм для Ski Doo
art. 26-5900-1-01-12
4 571 ₽
Требуется 1 шт.
Подписаться
142
Black Spring (51mm) Short art. 503193480
По запросу
144
Black, Spring (189mm) art. 503193067
По запросу
145
Фиксатор пружины BRP art. 503194270
По запросу
146
Втулка BRP art. 503191554
По запросу
147
Втулка подвески Ski Doo art. 503191555
от 790 ₽
151
LH Cam Adjuster art. 503191565
По запросу
152
RH Cam Adjuster art. 503191566
По запросу
154
Стопорное кольцо Ski Doo art. 415129371
По запросу
155
Подшипник ролика гусеницы Ski Doo art. 503190396
от 840 ₽
167
Втулка BRP art. 503191640
По запросу
168
Compressor art. 706001349
По запросу
174
Шайба ролика подвески Ski Doo art. 503191820
По запросу
181
Болт BRP art. 503191896
По запросу
183
Washer art. 503191910
По запросу
184
Шайба BRP art. 503191926
По запросу
185
Tubing 6 MM 3000MM Long art. 219704425
По запросу
186
Male Pneumatic Connector art. 503191939
По запросу
187
Rubber Damper art. 503191940
По запросу
188
Ось рычага подвески BRP art. 503191966
По запросу
191
Подшипник BRP art. 503193548
По запросу
194
Air Hose Ass’y art. 503192652
По запросу
195
Hose 4.32MM 3000MM Long art. 219704415
По запросу
196
Болт задней подвески Ski Doo art. 503192440
от 4 260 ₽
197
Шайба 12 мм Ski Doo art. 503192491
По запросу
198
Шайба BRP art. 503192494
По запросу
199
Шайба BRP art. 503192496
от 120 ₽
200
Slide Protector art. 503192530
По запросу
207
Front Arm art. 503193984
По запросу
214
Axle Bar art. 503192555
По запросу
216
Labyrinth Ring art. 503192592
По запросу
218
Втулка амортизатора BRP art. 503196509
По запросу
226
Spacer art. 503196943
По запросу
228
Guide Block art. 503192749
По запросу
230
Rubber Stopper art. 503192750
По запросу
231
Stopper Strap art. 503192759
По запросу
236
Full Moon Wheel Ass’y, 180 mm Model-Black-Balck art. 503191627
По запросу
236
Black, Wheel Ass’y 180 mm Model-Magnesium-Magnesium art. 503192766
По запросу
238
Втулка BRP art. 503192767
По запросу
242
Заглушка ролика 40 мм Ski Doo art. 503192771
от 440 ₽
247
Deep Black Wheel Ass’y, 180 mm art. 503194050
По запросу
259
Каток гусеницы 155 мм Ski Doo art. 503192808
По запросу
265
Натяжитель Ski Doo art. 503192583
По запросу
284
LH Cam Block art. 503192918
По запросу
284
RH Cam Block art. 503192919
По запросу
285
O-Ring art. 503192921
По запросу
288
Rear Arm Ass’y art. 503193617
По запросу
289
Lower Shaft art. 503192981
от 1 353 ₽
290
Bare, Runner 137" Model-Black-Balck art. 503193730
По запросу
290
Black, Runner 137" Model-Magnesium-Magnesium art. 503193552
По запросу
291
Link Rod art. 503193058
По запросу
292
Rear Shock Ass’y art. 503194926
По запросу
297
Втулка BRP art. 503193037
По запросу
302
Axle Bar art. 503193063
По запросу
303
Spacer art. 503193064
По запросу
304
Кронштейн крепления колеса Ski Doo art. 503193894
По запросу
308
Вал задней подвески BRP art. 503193435
По запросу
312
Black LH Spring, Square art. 503193636
По запросу
312
Black RH Spring, Square art. 503193637
По запросу
317
Проставка BRP art. 503193250
По запросу
318
Front Arm Ass’y art. 503193984
По запросу
325
Screw M8 X 120, 10.9 art. 503193499
По запросу
327
Full Moon Wheel Ass’y, 147 mm Model-Black-Balck art. 503191624
По запросу
327
Каток гусеницы 147 Reneg BC X 800 BRP art. 503193376
По запросу
334
PRESSURE COLLECTOR SUPPORT art. 503193466
По запросу
335
Link Ass’y art. 503195985
По запросу
348
PRESSURE COLLECTOR ASS’Y art. 503193492
По запросу
369
Стопор BRP art. 503195523
По запросу
372
Регулировочное кольцо Can Am art. 505073625
от 1 796 ₽
375
Втулка BRP art. 505072663
По запросу
379
Коннектор пневмосистемы Can Am art. 706000869
По запросу
379
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
379
Male Terminal Housing, 2 Circuits art. 515175654
По запросу
384
Runner Decal art. 516004755
По запросу
386
LH Block Sticker Decal art. 516004900
По запросу
386
RH Block Sticker Decal art. 516004901
По запросу
388
Направляющая пружины BRP art. 503191872
По запросу
391
AIR SUSPENSION BRACKET art. 518328167
По запросу
394
Пыльник BRP art. 570278300
По запросу
395
Reinforcement Stopper art. 572084800
По запросу
402
Коннектор пневмосистемы Can Am art. 706000869
По запросу
403
Клапан BRP art. 706000940
По запросу
413
Center Shock Ass’y art. 503193208
По запросу
