модель 2014 года
- Модель GSX SE 800 R E-TEC
- Код модели GSX SE 800RE XR

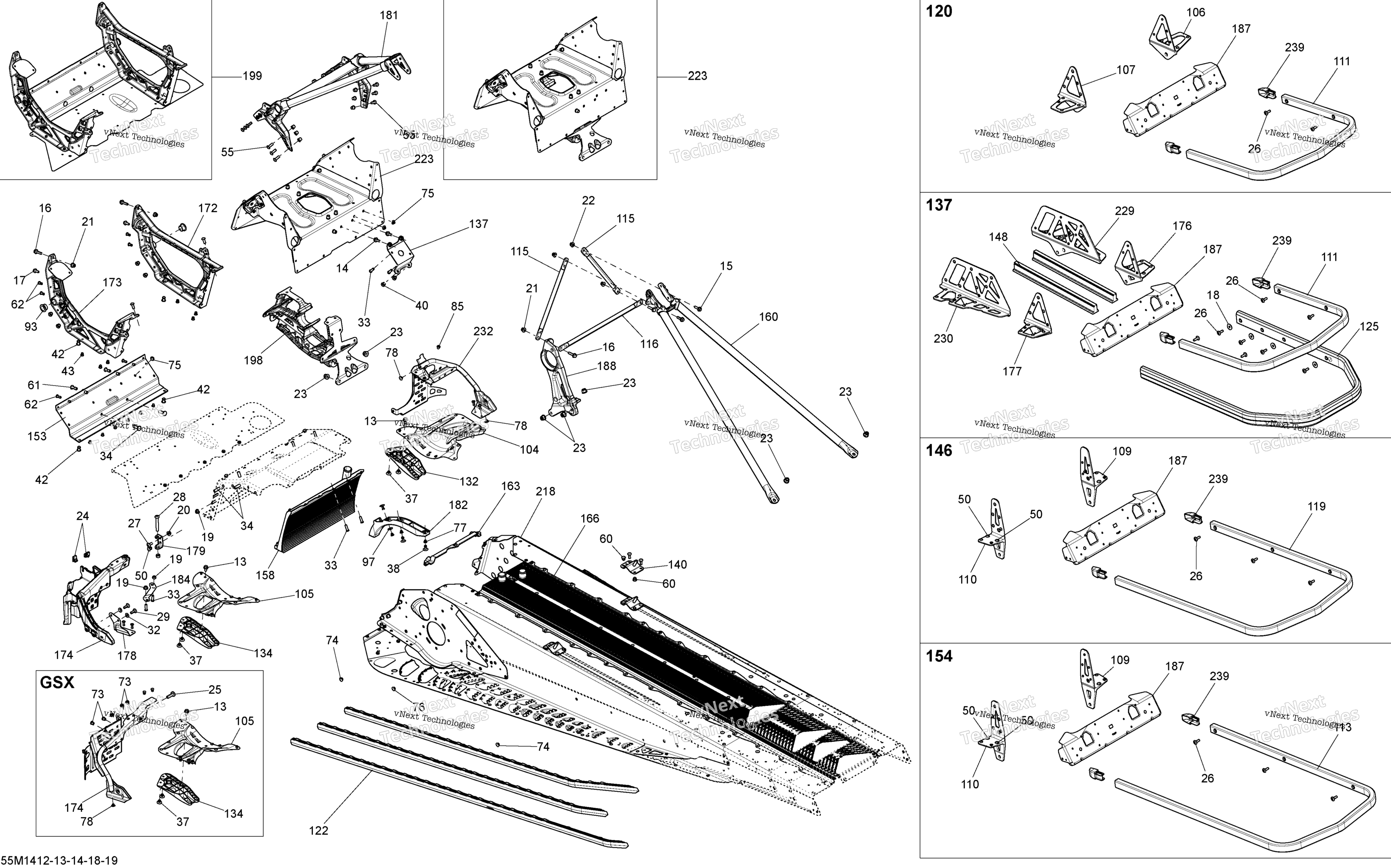

Схема рамы And Components для GSX SE 800RE XR
Схема
Детали
Номер
Наименование детали
Цена
13
Болт art. 207561244
от 263 ₽
14
Болт M6 X 16 BRP art. 207661644
от 168 ₽
15
Болт М6 х 20 BRP art. 207662044
от 263 ₽
16
Болт М6 х 25 BRP art. 207662544
от 116 ₽
17
Болт BRP art. 210261650
По запросу
18
Шайба BRP art. 224061201
от 221 ₽
19
Not Available As Spare Parts art. XXX
По запросу
20
Not Available As Spare Parts art. XXX
По запросу
21
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
22
Гайка М6 х 1,0 BRP art. 233261416
от 263 ₽
23
Гайка М8 art. 233281414
от 210 ₽
24
Not Available As Spare Parts art. XXX
По запросу
25
Болт M8 X 25 BRP art. 250000752
По запросу
26
Болт М6х18 Can Am art. 250000779
от 263 ₽
27
Not Available As Spare Parts art. XXX
По запросу
28
Not Available As Spare Parts art. XXX
По запросу
29
Not Available As Spare Parts art. XXX
По запросу
32
Not Available As Spare Parts art. XXX
По запросу
33
Clinch Stud M6 X 20 art. 250300027
По запросу
34
Clinch Stud art. 250300038
По запросу
37
Заклепка 3/16 , 49 мм , черная Can Am art. 293150104
от 326 ₽
38
Заклепка 3/16”, 52 мм , черная Ski Doo art. 293150108
от 263 ₽
40
Заклепка BRP art. 293150119
По запросу
42
Заклепка 6.5 мм Ski Doo art. 293150120
от 882 ₽
43
Заклепка BRP art. 293150144
от 168 ₽
50
Not Available As Spare Parts art. XXX
По запросу
55
Заклепка стальная BRP art. 293150146
По запросу
60
Заклепка BRP art. 293150174
По запросу
61
Заклепка 6.4 Ski Doo art. 293150182
от 420 ₽
62
Заклепка 4.8мм Ski Doo art. 293150191
от 221 ₽
73
Гайка закладная M5 X 0.8 BRP art. 293450268
от 263 ₽
74
Заглушка 8 мм BRP art. 293730047
По запросу
75
Black Dart 5 mm art. 293730053
По запросу
76
Black, Dart 10 mm art. 293730060
По запросу
77
Not Available As Spare Parts art. XXX
По запросу
78
Full Moon Dart 5 mm art. 293730042
По запросу
85
Заклепка BRP art. 390909200
По запросу
93
Leg Cushion art. 505073317
По запросу
97
Шайба art. 517124300
от 80 ₽
104
Защита металлическая правая BRP art. 518324874
По запросу
105
Защита металлическая BRP art. 518324875
По запросу
106
Not Available As Spare Parts art. XXX
По запросу
107
Not Available As Spare Parts art. XXX
По запросу
109
Not Available As Spare Parts art. XXX
По запросу
110
Not Available As Spare Parts art. XXX
По запросу
111
Not Available As Spare Parts art. XXX
По запросу
113
Not Available As Spare Parts art. XXX
По запросу
115
Суппорт BRP art. 518325114
По запросу
116
Верхняя стойка BRP art. 518325115
По запросу
119
Задний бампер Ski Doo art. 518325481
от 5 049 ₽
122
RH Roller art. 518325377
По запросу
122
LH ROLLER art. 518327860
По запросу
125
Not Available As Spare Parts art. XXX
По запросу
132
Дефлектор BRP art. 518325782
По запросу
134
Дефлектор рамы левый BRP art. 518325783
По запросу
137
Опора корпуса BRP art. 518325943
По запросу
140
RH Rear Base art. 518325973
По запросу
140
LH Rear Base art. 518325974
По запросу
148
Not Available As Spare Parts art. XXX
По запросу
153
Пластина E-модуля передняя Ski Doo art. 518326198
По запросу
158
Радиатор Ski Doo art. 518326485
По запросу
160
Rear Member art. 518326559
По запросу
163
Seal art. 518326656
По запросу
166
Rear Radiator 137’’ art. 518327588
По запросу
172
Лонжерон правый BRP art. 518326795
По запросу
173
Левый кронштейн BRP art. 518326796
По запросу
174
LH Stirup art. 518327935
По запросу
176
Rh Suspension Bracket art. 518326954
По запросу
177
LH Suspension Bracket art. 518326955
По запросу
178
Not Available As Spare Parts art. XXX
По запросу
179
Not Available As Spare Parts art. XXX
По запросу
181
Элемент корпуса BRP art. 518326970
По запросу
182
Защита передняя BRP art. 518326973
По запросу
184
Not Available As Spare Parts art. XXX
По запросу
187
Задняя пластина BRP art. 518327105
По запросу
188
Driven Pulley Support art. 518327460
По запросу
198
Подрамник крепления нижних рычагов Ski Doo art. 518327487
По запросу
199
Передний Е-Модуль BRP art. 518327567
По запросу
218
BLACK FRAME GSX SE art. 415129812
По запросу
223
Модуль рамы Ski Doo art. 518328320
По запросу
229
Not Available As Spare Parts art. XXX
По запросу
230
Not Available As Spare Parts art. XXX
По запросу
232
RH Stirup art. 518328938
По запросу
239
Заглушка заднего бампера BRP art. 520000840
По запросу
