модель 2015 года
- Модель MX Z TNT 1200
- Код модели MXZ TNT 1200 XR120

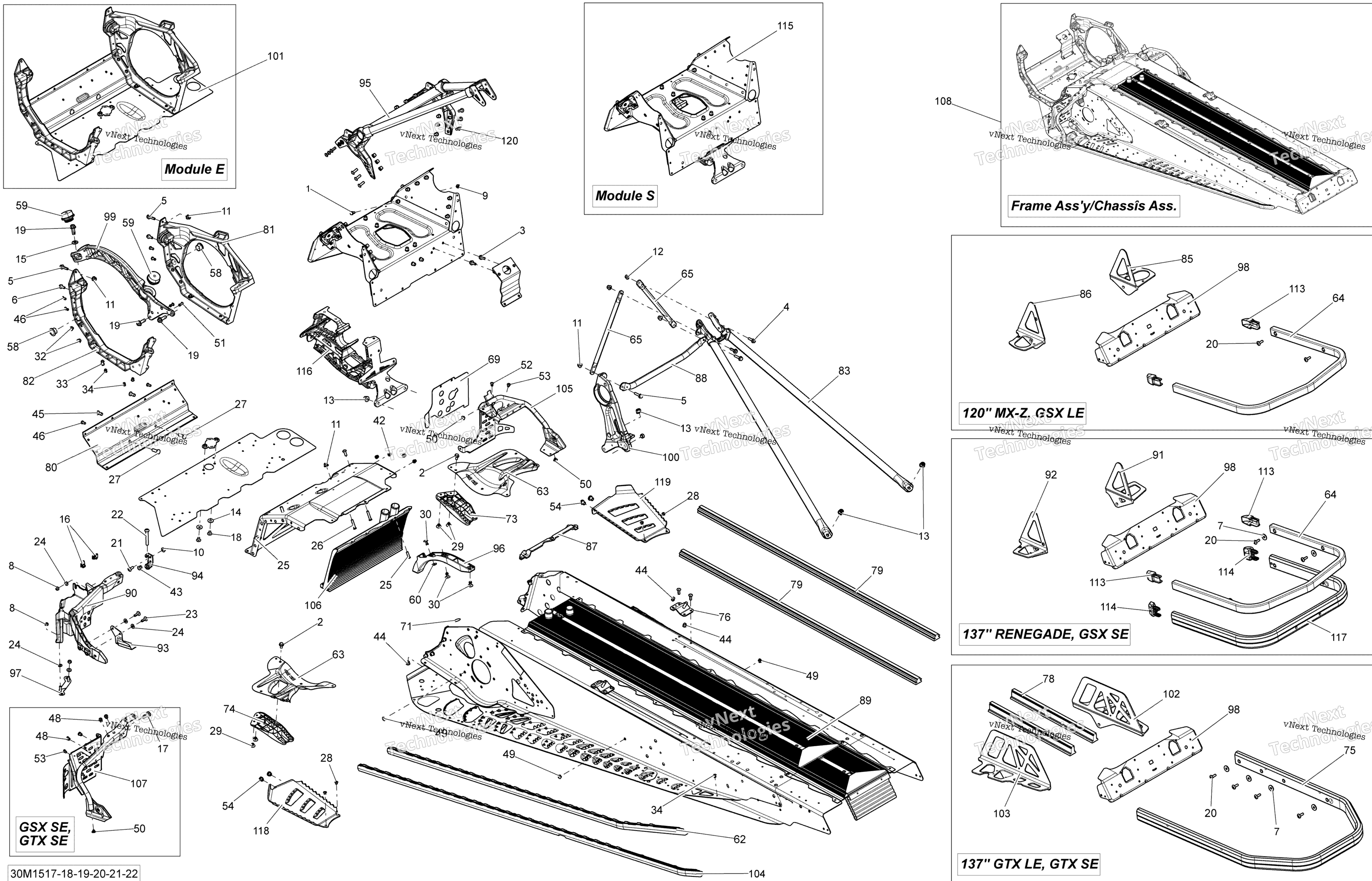

Схема рамы для MXZ TNT 1200 XR120
Схема
Детали
Номер
Наименование детали
Цена
1
Not Available As Spare Parts art. XXX
По запросу
2
Болт art. 207561244
от 263 ₽
3
Болт M6 X 16 BRP art. 207661644
от 168 ₽
4
Болт М6 х 20 BRP art. 207662044
от 263 ₽
5
Болт М6 х 25 BRP art. 207662544
от 116 ₽
6
Болт BRP art. 210261650
По запросу
7
Not Available As Spare Parts art. XXX
По запросу
8
Elastic Stop Nut M6 art. 232561414
от 368 ₽
9
Not Available As Spare Parts art. XXX
По запросу
10
Гайка М6 Ski Doo art. 233061414
от 160 ₽
11
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
12
Гайка М6 х 1,0 BRP art. 233261416
от 263 ₽
13
Гайка М8 art. 233281414
от 210 ₽
14
Шайба 6 мм Can Am art. 234062410
от 50 ₽
15
Шайба пружинная BRP art. 234281474
По запросу
16
Гайка закладная BRP art. 250000958
от 500 ₽
17
Not Available As Spare Parts art. XXX
По запросу
18
Torx Truss Screw M6 X 10 art. 250000349
По запросу
19
Hex. Flange Screw M8 X 25, Nylon art. 250000351
По запросу
20
Not Available As Spare Parts art. XXX
По запросу
21
Tork Screw M6 X 16 art. 250000534
По запросу
22
Болт Can Am art. 250000535
от 473 ₽
23
Tork Screw M6 X 18 art. 250000536
По запросу
24
Flat Washer art. 250200039
По запросу
25
Clinch Stud M6 X 20 art. 250300027
По запросу
26
Clinch Stud M6 X 30 art. 250300031
По запросу
27
Clinch Stud art. 250300038
По запросу
28
Not Available As Spare Parts art. XXX
По запросу
29
Заклепка 3/16 , 49 мм , черная Can Am art. 293150104
от 326 ₽
30
Заклепка 3/16”, 52 мм , черная Ski Doo art. 293150108
от 263 ₽
32
Заклепка BRP art. 293150119
По запросу
33
Заклепка 6.5 мм Ski Doo art. 293150120
от 882 ₽
34
Заклепка BRP art. 293150144
от 168 ₽
42
Заклепка стальная BRP art. 293150146
По запросу
43
Hemlock Rivet art. 293150266
По запросу
44
Заклепка BRP art. 293150174
По запросу
45
Заклепка 6.4 Ski Doo art. 293150182
от 420 ₽
46
Заклепка 4.8мм Ski Doo art. 293150191
от 221 ₽
48
Not Available As Spare Parts art. XXX
По запросу
49
Заглушка 8 мм BRP art. 293730047
По запросу
49
Black, Dart 10 mm art. 293730060
По запросу
50
Full Moon Dart 5 mm art. 293730042
По запросу
51
Pop Rivet 3/16” art. 390407200
По запросу
52
Заклепка BRP art. 390909100
от 116 ₽
53
Заклепка BRP art. 390909200
По запросу
54
Гайка закладная BRP art. 293450275
от 1 397 ₽
58
Leg Cushion art. 505073317
По запросу
59
Опора двигателя Can Am art. 512061516
По запросу
60
Шайба art. 517124300
от 80 ₽
62
RH Roller art. 518324812
По запросу
62
LH Roller art. 518324813
По запросу
63
Защита металлическая правая BRP art. 518324874
По запросу
63
Защита металлическая BRP art. 518324875
По запросу
64
Задний бампер Ski Doo art. 518325481
от 5 049 ₽
65
Суппорт BRP art. 518325114
По запросу
66
Балка крепления BRP art. 518325371
По запросу
69
HEAT SHIELD art. 518325418
По запросу
71
Adhesive Patch art. 518325560
По запросу
73
Дефлектор BRP art. 518325782
По запросу
74
Дефлектор рамы левый BRP art. 518325783
По запросу
75
Not Available As Spare Parts art. XXX
По запросу
76
RH Rear Base art. 518325973
По запросу
76
LH Rear Base art. 518325974
По запросу
78
Not Available As Spare Parts art. XXX
По запросу
79
Not Available As Spare Parts art. XXX
По запросу
80
Пластина E-модуля передняя Ski Doo art. 518326198
По запросу
81
Лонжерон правый BRP art. 518326328
По запросу
82
Крепление левое BRP art. 518326330
По запросу
83
Rear Member art. 518326559
По запросу
85
RH SLIDE SUSPENSION BRACKET art. 518326654
По запросу
86
LH SLIDE SUSPENSION BRACKET art. 518326655
По запросу
87
Seal art. 518326656
По запросу
88
Center Column Support art. 518326657
По запросу
89
Rear Radiator Ass’y art. 518326666
По запросу
90
LH Stirup art. 518326820
По запросу
91
Not Available As Spare Parts art. XXX
По запросу
92
Not Available As Spare Parts art. XXX
По запросу
93
Support art. 518326960
По запросу
94
U-Attach art. 518326961
По запросу
95
Элемент корпуса BRP art. 518326970
По запросу
96
Защита передняя BRP art. 518326973
По запросу
97
Attach art. 518326986
По запросу
98
Задняя пластина BRP art. 518327105
По запросу
99
Распорка BRP art. 518327392
По запросу
100
Driven Pulley Support art. 518327460
По запросу
101
Е-Модуль BRP art. 518327485
По запросу
102
Not Available As Spare Parts art. XXX
По запросу
103
Not Available As Spare Parts art. XXX
По запросу
104
Not Available As Spare Parts art. XXX
По запросу
105
RH Stirup art. 518328938
По запросу
106
Передний радиатор Ski Doo art. 518327907
По запросу
107
Not Available As Spare Parts art. XXX
По запросу
108
FRAME ASS’Y art. 415129908
По запросу
113
Заглушка заднего бампера BRP art. 520000840
По запросу
114
Not Available As Spare Parts art. XXX
По запросу
115
Модуль рамы Ski Doo art. 518328320
По запросу
116
Подрамник крепления нижних рычагов Ski Doo art. 518327487
По запросу
117
Not Available As Spare Parts art. XXX
По запросу
118
Not Available As Spare Parts art. XXX
По запросу
119
Not Available As Spare Parts art. XXX
По запросу
120
Заклепка стальная BRP art. 293150146
По запросу
