модель 2015 года
- Модель MX Z X 800R E-TEC
- Код модели MXZ X 800RETEC XS120

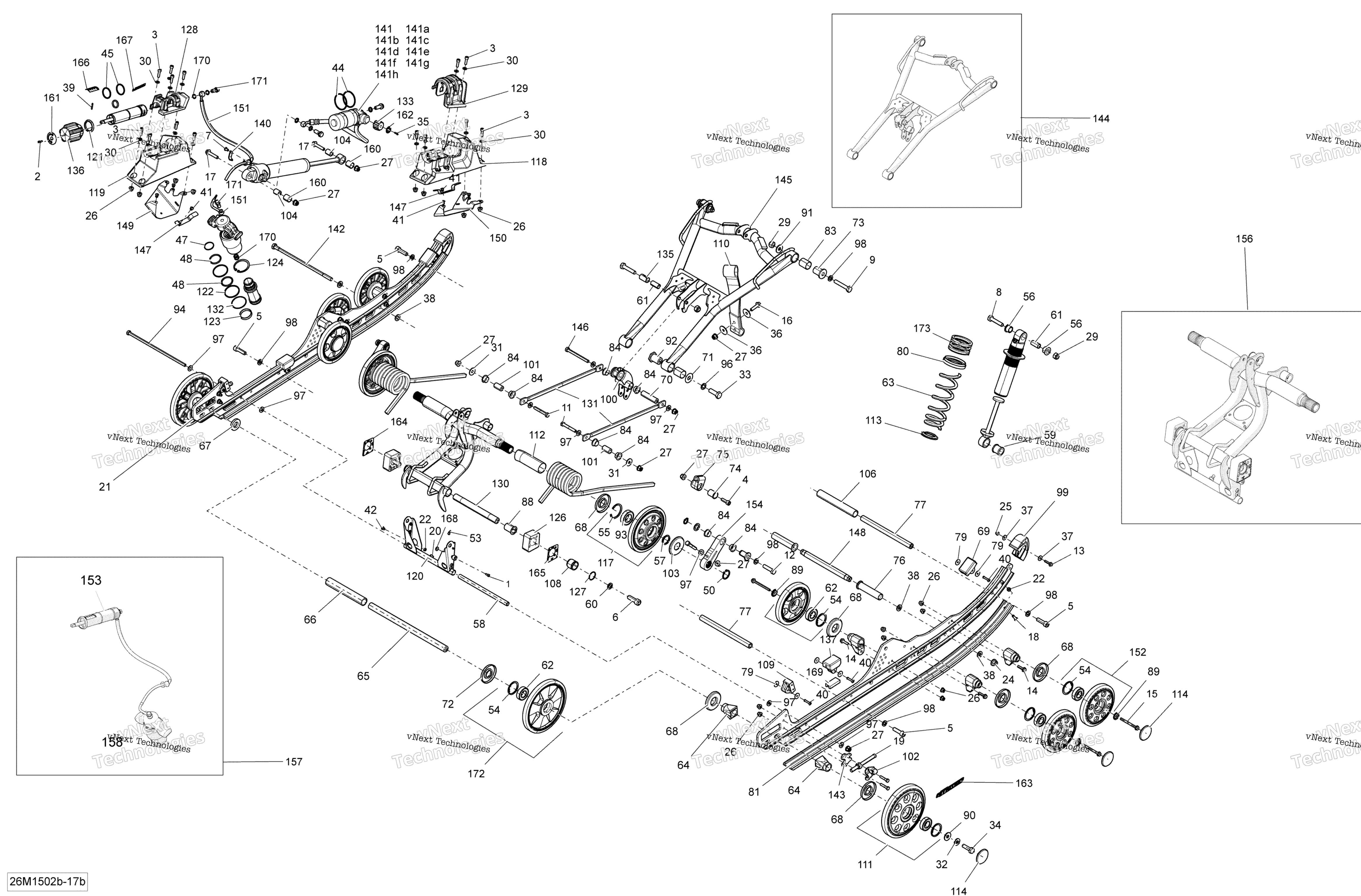

Схема задней части Suspension Rmotion Adjust System для MXZ X 800RETEC XS120
Схема
Детали
Номер
Наименование детали
Цена
1
Болт М4 х 10 BRP art. 205041060
от 300 ₽
2
Socket Head Screw M4 X 12 art. 205041254
По запросу
3
Болт BRP art. 205062060
По запросу
4
Болт BRP art. 205082554
По запросу
5
Socket Head Screw M10 X 35 art. 205503554
По запросу
6
Socket Head Screw M12 X 35 art. 205523554
По запросу
7
Болт М6х10 Can Am art. 205961060
По запросу
8
Болт M10 X 1.5 X 50 Ski Doo art. 207005044
от 473 ₽
9
Hex. Cap Screw M10 X 60 art. 207006056
По запросу
10
Hex. Cap Screw M6 X 30 art. 207063054
По запросу
11
Hex. Screw M8 X 55 art. 207085544
По запросу
12
Cap Screw Hex. M10 X 40 art. 207204056
По запросу
13
Болт M5 X 25 art. 207652544
По запросу
14
Болт М6х25 Ski Doo art. 207662556
По запросу
15
Болт задней подвески BRP art. 207667056
По запросу
16
Болт M8 X 30 BRP art. 207683044
от 160 ₽
17
Болт М8х40 BRP art. 207684044
от 221 ₽
18
Болт M6 X 25 BRP art. 208562531
По запросу
19
Болт M10 x 100 BRP art. 230100054
от 788 ₽
20
Hexagonal Nut M6 art. 232061404
По запросу
21
RAIL_SUSPENSION 120 B-160 art. 503193526
По запросу
22
Гайка М6 Can Am 232561414 art. 232561434
от 368 ₽
22
Гайка BRP art. 232551414
от 168 ₽
23
Кронштейн крепления колеса Ski Doo art. 503193894
По запросу
24
Гайка М10 BRP art. 233201466
от 473 ₽
25
Гайка М5 BRP art. 233251434
от 326 ₽
26
Гайка 6мм Ski Doo art. 233261466
от 326 ₽
27
NUT-FLANGE ELASTIC DIN.6926 art. 233281466
По запросу
28
Гайка 10 мм BRP art. 233601416
от 263 ₽
29
Гайка 10 мм BRP art. 233601466
от 326 ₽
30
Шайба BRP DIN.125A-A2 М6 art. 234061600
от 116 ₽
31
Шайба 8 мм BRP art. 234082410
от 263 ₽
32
Шайба пружинная BRP art. 234201474
По запросу
33
Hex. Cap Screw M12 X 35 art. 250000537
По запросу
34
Hex Cap Screw Nylon M10 x 35 art. 250000592
По запросу
35
Болт BRP art. 250000644
По запросу
36
Flat Washer 8 mm art. 250200128
По запросу
37
Шайба BRP art. 250200140
от 168 ₽
38
Шайба BRP art. 250200143
По запросу
39
Палец пружины Sea Doo art. 250400014
от 368 ₽
40
Заклепка BRP art. 293150013
По запросу
41
Заклепка BRP art. 293150144
от 168 ₽
42
Pop Rivet 3/16" art. 390402200
от 74 ₽
43
Central Shock art. 503193283
По запросу
44
Прокладка Sea Doo art. 293250085
По запросу
45
O-Ring art. 293250269
По запросу
46
Уплотнительное кольцо Sea Doo art. 293300036
от 1 134 ₽
47
O-Ring art. 293300039
По запросу
48
Уплотнительное кольцо art. 293300068
от 760 ₽
50
Retaining Ring art. 293370080
По запросу
53
Пресс-масленка BRP art. 408200700
от 578 ₽
54
Стопорное кольцо Ski Doo art. 415129371
По запросу
55
Retaining Ring art. 415129780
По запросу
56
Втулка задней подвески BRP art. 503189117
от 1 397 ₽
57
Axle Spring art. 503189146
По запросу
58
Ось задней подвески Ski Doo art. 503189156
от 3 120 ₽
59
Bushing art. 503189271
от 900 ₽
60
Шайба BRP art. 503189276
от 300 ₽
61
Втулка BRP art. 503189282
По запросу
62
Подшипник ролика гусеницы Ski Doo art. 503190396
от 840 ₽
63
Black, Spring (189mm) art. 503193067
По запросу
64
Упорная втулка задней оси Ski Doo art. 503190428
По запросу
65
Ось задней подвески Ski Doo art. 503190429
По запросу
66
Spacer art. 503196317
По запросу
67
Washer art. 503190432
По запросу
68
Заглушка колеса Ski Doo art. 503190434
По запросу
69
Демпфер BRP art. 503190576
от 990 ₽
70
Втулка заднего амортизатора BRP art. 503190643
По запросу
71
Washer art. 503190656
По запросу
72
Прокладка резиновая BRP art. 503190682
По запросу
73
Ось верхнего рычага BRP art. 503190698
По запросу
74
Упор пружины задней подвески Ski Doo art. 861805547
от 1 230 ₽
75
Упор пружины задней подвески Ski Doo art. 861805547
от 1 230 ₽
76
Втулка Ski Doo art. 503191259
По запросу
77
Ось задней подвески Ski Doo art. 503191260
от 4 160 ₽
79
Шайба BRP art. 503191273
от 168 ₽
80
Spring Spacer art. 503191281
По запросу
81
Склиз гусеницы Ski Doo art. 503191301
от 1 556 ₽
Аналог
Склиз Garland 26 профиль 1499 мм для Ski Doo
art. 26-5900-1-01-12
4 571 ₽
Требуется 1 шт.
Подписаться
83
Втулка BRP art. 503191554
По запросу
84
Втулка подвески Ski Doo art. 503191555
от 790 ₽
88
Втулка BRP art. 503191640
По запросу
89
Шайба ролика подвески Ski Doo art. 503191820
По запросу
90
Washer art. 503191910
По запросу
91
Шайба BRP art. 503191926
По запросу
92
Ось рычага подвески BRP art. 503191966
По запросу
93
Подшипник BRP art. 503193548
По запросу
94
Болт задней подвески Ski Doo art. 503192440
от 4 260 ₽
96
Шайба 12 мм Ski Doo art. 503192491
По запросу
97
Шайба BRP art. 503192494
По запросу
98
Шайба BRP art. 503192496
от 120 ₽
99
Slide Protector art. 503192530
По запросу
100
Rocker art. 503192531
По запросу
101
Axle Bar art. 503192555
По запросу
102
Натяжитель Ski Doo art. 503192583
По запросу
103
Labyrinth Ring art. 503192592
По запросу
104
Втулка амортизатора BRP art. 503196509
По запросу
105
Spring Bracket art. 503192633
По запросу
106
Spacer art. 503196943
По запросу
108
Guide Block art. 503192749
По запросу
109
Rubber Stopper art. 503192750
По запросу
110
Stopper Strap art. 503192759
По запросу
111
Black, Wheel Ass’y 180 mm art. 503192766
По запросу
112
Втулка BRP art. 503192767
По запросу
113
Фиксатор пружины BRP art. 503194270
По запросу
114
Заглушка ролика 40 мм Ski Doo art. 503192771
от 440 ₽
115
Каток гусеницы черный 141 мм Ski Doo art. 503192794
от 2 894 ₽
116
Cylinder art. 503192795
По запросу
117
Каток гусеницы 155 мм Ski Doo art. 503192808
По запросу
118
RH Support art. 503192810
По запросу
119
LH Support art. 503192811
По запросу
120
Pivot Arm Ass’y art. 503192823
По запросу
121
JOINT RACLEUR *WIPER SEAL art. 503192825
По запросу
122
O-Ring art. 503192832
По запросу
123
Wear Ring art. 503192833
По запросу
124
Retaining Ring art. 503192834
По запросу
125
LH Cam Block art. 503192918
По запросу
126
RH Cam Block art. 503192919
По запросу
127
O-Ring art. 503192921
По запросу
128
LH Half Housing art. 503192956
По запросу
129
RH Half-Housing art. 503192957
По запросу
130
Lower Shaft art. 503192981
от 1 353 ₽
131
ROD_LINK art. 503193010
По запросу
132
O-Ring art. 503193014
По запросу
133
Ручка регулировки BRP art. 503193025
По запросу
135
Втулка BRP art. 503193037
По запросу
136
Knob Adjuster Ass’y art. 503193056
По запросу
137
Стопор BRP art. 503195523
По запросу
140
Plate art. 503193166
По запросу
141
Rear Shock Includes 141 To 141h, North America art. 503193172
По запросу
141
Rear Shock Includes 141 To 141h, Europe art. 503193471
По запросу
141
O-Ring art. 415093807
По запросу
141
Piston Ring art. 415093806
По запросу
141
Клапан BRP art. 505070398
от 2 615 ₽
141
Screw art. 505070399
По запросу
141
O-Ring art. 505070400
По запросу
141
O-Ring art. 415093804
По запросу
141
Bolt art. 415093810
По запросу
141
O-Ring art. 415038700
По запросу
142
Болт оси опоры BRP art. 503193227
По запросу
143
Проставка BRP art. 503193250
По запросу
144
Front Arm Ass’y art. 503193984
По запросу
145
Front Arm art. 503193984
По запросу
146
Screw M8 X 90 art. 503193372
По запросу
147
Plate art. 503195712
По запросу
148
Вал задней подвески BRP art. 503193435
По запросу
149
LH HOSE PROTECTOR art. 503193437
По запросу
150
RH HOSE PROTECTOR art. 503193438
По запросу
151
Connector Hose art. 503193476
По запросу
152
Black, Wheel Ass’y 141 mm art. 503193477
от 2 894 ₽
153
Master Cylinder Ass’y art. 503193490
По запросу
154
Link Ass’y art. 503195985
По запросу
156
Rear Arm Ass’y art. 503193618
По запросу
157
Hydraulic Adjuster Ass’y art. 503193777
По запросу
158
Actuator Ass’y art. 503193777
По запросу
159
Piston art. 503193779
По запросу
160
Втулка BRP art. 505072663
По запросу
161
STICKER KNOB ADJUSTER art. 516004751
По запросу
162
Shock Knob Adjustment Decal art. 516004752
По запросу
163
Runner Decal art. 516004755
По запросу
164
LH Block Sticker Decal art. 516004900
По запросу
165
RH Block Sticker Decal art. 516004901
По запросу
166
Adjustment Decal art. 516004917
По запросу
167
Decal art. 516006369
По запросу
168
Шайба Can Am art. 517225900
от 90 ₽
169
Reinforcement Stopper art. 572084800
По запросу
170
Шайба медная BRP art. 705601628
от 350 ₽
171
Банджо болт BRP art. 705600628
По запросу
172
Black, Wheel Ass’y 180 mm art. 503194050
По запросу
173
Пружина BRP art. 503193837
По запросу
