модель 2016 года
- Модель MX Z X 600RS
- Код модели MXZ 600 RS

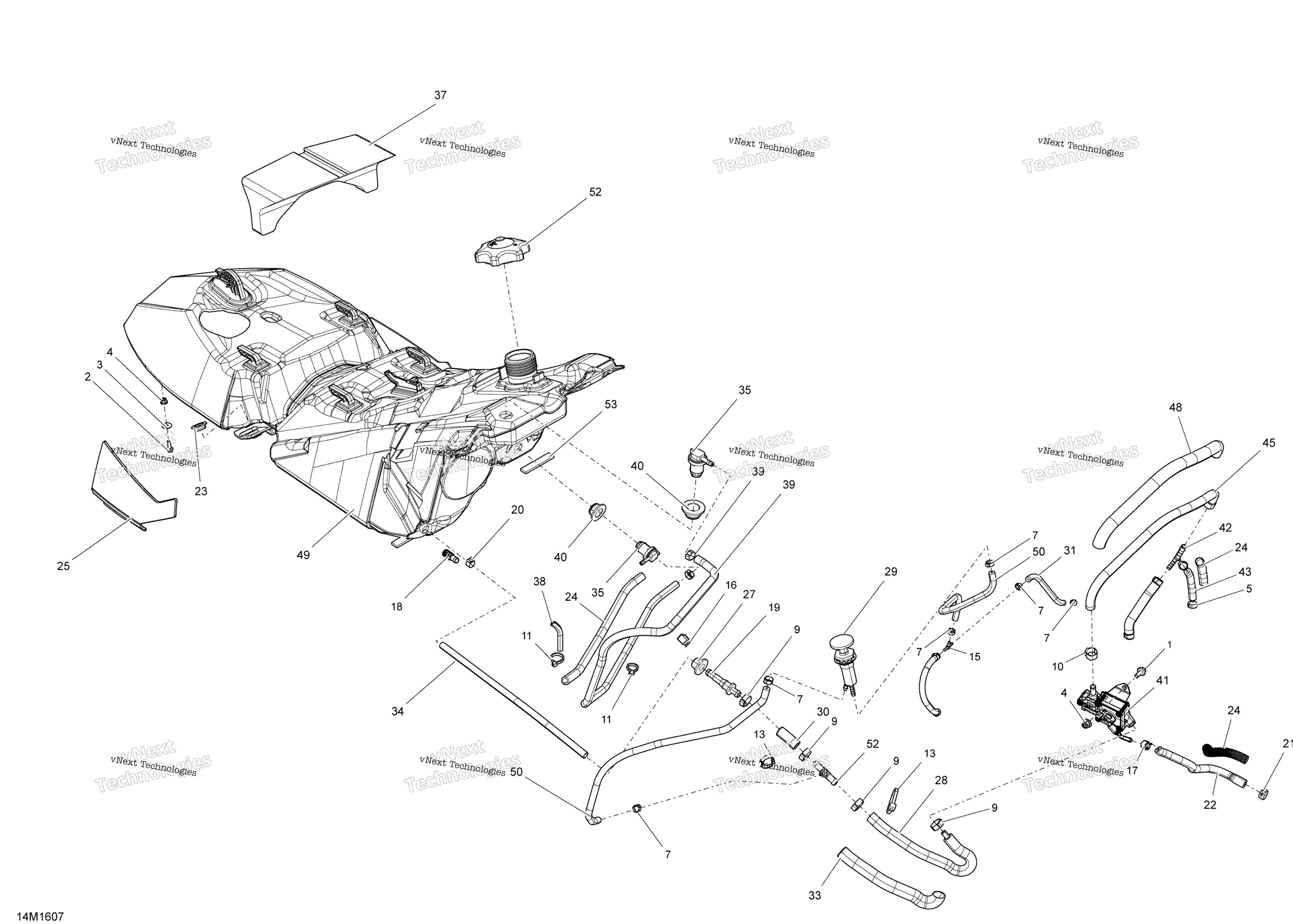

Схема топливной системы для MXZ 600 RS
Схема
Детали
Номер
Наименование детали
Цена
1
Hex. Flange Screw M6 X 16 art. 207661644
По запросу
2
Болт М6 х 20 BRP art. 207662044
от 263 ₽
3
Шайба BRP art. 224060201
По запросу
4
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
5
Хомут BRP art. 293650025
По запросу
7
Oetiker Gear Clamp art. 293650043
По запросу
9
Хомут обжимной Can am art. 293650053
По запросу
10
Хомут Ski Doo art. 293650125
По запросу
11
Стяжка 142 мм BRP art. 293750002
По запросу
13
Tie-Rap 180 mm art. 414115200
По запросу
15
T-Fitting art. 414222400
По запросу
16
Клипса Can Am art. 414227300
По запросу
17
Хомут пружинный BRP art. 414415200
от 263 ₽
18
Фильтр топливный Ski Doo art. 414872100
от 766 ₽
19
Коннектор Ski Doo art. 414872700
от 263 ₽
20
Хомут пружинный Ski Doo art. 513033010
от 1 092 ₽
21
Хомут 12,7/15,8 BRP art. 513033029
По запросу
22
FORMED HOSE art. 513033111
По запросу
23
Shoulder Bushing art. 513033326
По запросу
24
Was 409901800 Tubing (13 mm) art. 219704400
По запросу
25
Крышка бензобака правая BRP art. 513033418
По запросу
25
Левая крышка Ski Doo art. 513033419
от 1 596 ₽
27
Втулка рулевой колонки резиновая BRP art. 513033435
По запросу
28
FORMED HOSE art. 513033439
По запросу
29
Primer art. 513033441
По запросу
30
HOSE art. 513033444
По запросу
31
HOSE art. 709000665
По запросу
33
Tubing 16 MM 1000MM Long art. 219704408
По запросу
34
Hose art. 513033332
По запросу
35
MALE CONNECTOR art. 513033517
По запросу
37
FOAM art. 513033528
По запросу
38
Was 414506600 Trim art. 219704405
По запросу
39
Hose art. 513033565
По запросу
40
Grommet art. 513033596
По запросу
41
Fuel Pump art. 513033669
По запросу
42
Y Connector art. 513033672
По запросу
43
Hose art. 513033565
По запросу
45
Hose 3000MM Long art. 219704441
По запросу
48
Tubing 16 MM 1000MM Long art. 219704408
По запросу
49
FUEL TANK art. 513033697
По запросу
50
HOSE art. 709000665
По запросу
52
T-Fitting art. 513033756
По запросу
52
Fuel Tank Cap North America Model art. 513033752
По запросу
52
Fuel Tank Cap Europe Model art. 513033755
По запросу
53
Gasket art. 513033813
По запросу
