модель 2016 года
- Модель SUMMIT SP 600
- Код модели SUMMIT 600 CARB

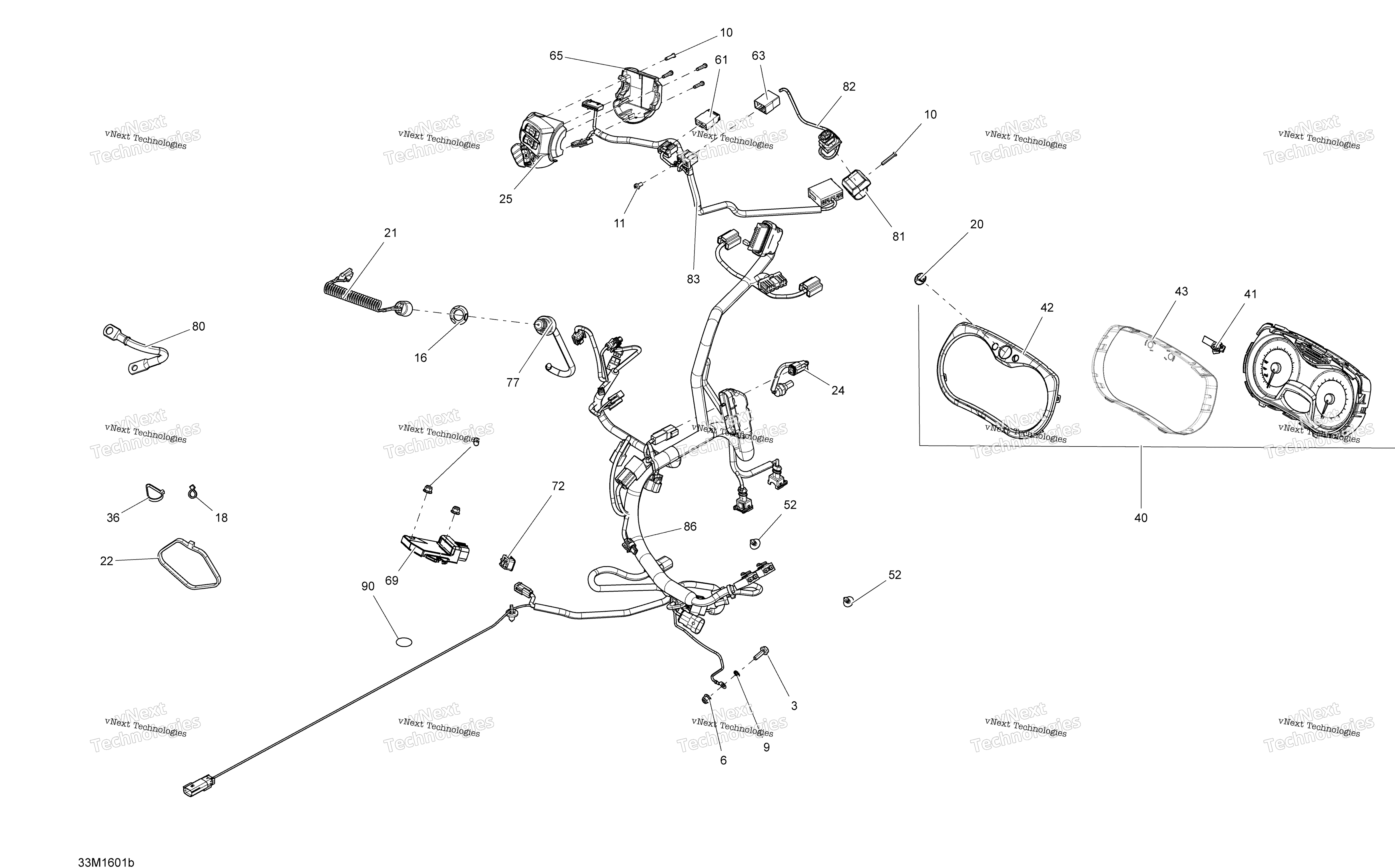

Схема электрооборудования System - 600 Carb для SUMMIT 600 CARB
Схема
Детали
Номер
Наименование детали
Цена
3
Болт М6 х 20 BRP art. 207662044
от 263 ₽
6
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
9
Шайба BRP art. 234461608
от 263 ₽
10
Винт BRP art. 250000263
По запросу
11
Pan Screw Forming, 7500C art. 250000690
По запросу
16
Safety Nut (DESS Switch) art. 278002963
По запросу
18
Стяжка 142 мм BRP art. 293750002
По запросу
20
BRP Logo 20MM x 2MM art. 516006224
По запросу
21
Ключ DESS Ski-Doo art. 515178284
от 4 086 ₽
22
Хомут 350 мм BRP art. 293750008
от 116 ₽
24
Sensor Temperature art. 515177814
По запросу
25
LH Housing art. 515177022
По запросу
27
Was 293800018 Loctite 592, 50 ml art. 219704455
По запросу
36
Tie-Rap 180 mm art. 414115200
По запросу
40
Спидометр Ski Doo art. 515177914
По запросу
41
Кнопки спидометра Can Am art. 415129355
от 1 590 ₽
42
Рамка приборной панели BRP art. 415129370
По запросу
43
Стекло приборной панели art. 415129349
от 2 990 ₽
52
Клипса BRP art. 414644300
от 263 ₽
61
Корпус разъема BRP art. 515175662
По запросу
63
Male Terminal Housing, 8 Circuits art. 515175817
По запросу
65
Основание блока переключателей Ski Doo art. 515175926
от 2 100 ₽
69
Регулятор напряжения Ski Doo art. 515176364
от 10 428 ₽
72
Lock art. 515176681
По запросу
77
Замок зажигания DESS Ski Doo 515175797 art. 515177249
По запросу
80
Ground Wire art. 515177289
По запросу
81
Кронштейн кнопки аварийной остановки Ski Doo art. 515177310
По запросу
82
Кнопка аварийного выключения двигателя Ski Doo art. 515177362
от 3 408 ₽
Аналог
3 408 ₽
Требуется 1 шт.
83
Steering Wiring Harness art. 515177609
По запросу
86
Main Harness art. 515177980
По запросу
90
Adhesive Patch art. 518325560
По запросу
