модель 2017 года
- Модель MX Z X 1200
- Код модели MXZ - 4-STROKE

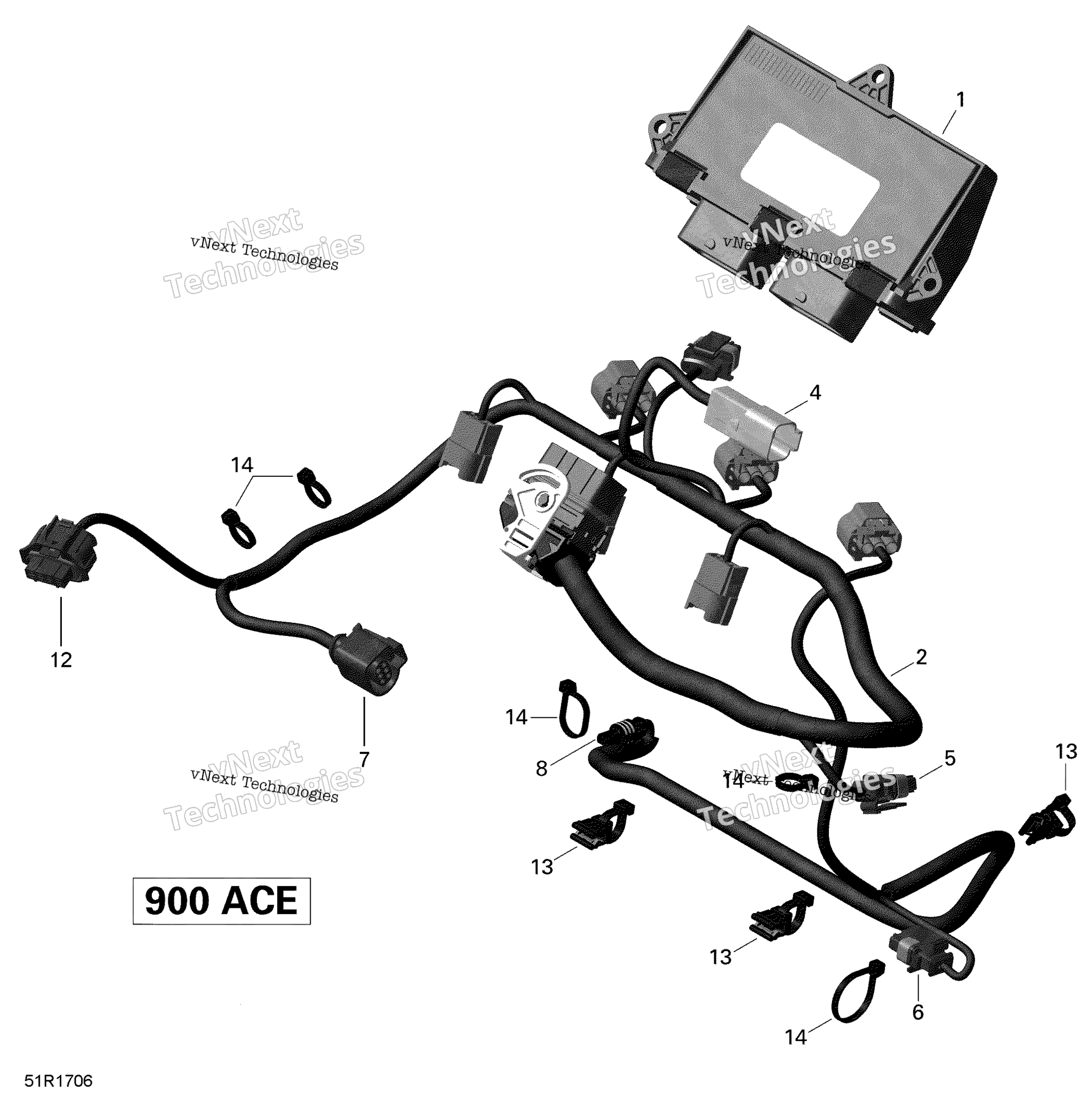

Схема двигателя Harness And Electronic Module - 900 Ace для MXZ - 4-STROKE
Схема
Детали
Номер
Наименование детали
Цена
1
ECM, Engine Control Module art. 420666934
По запросу
2
Wiring Harness Ass’y Includes 2 to 12 art. 420264420
По запросу
4
Female Housing, 4 Circuits art. 278000635
По запросу
5
Разъем BRP art. 278001005
По запросу
6
Разъем BRP art. 278001005
По запросу
7
Female Housing art. 515177406
По запросу
7
Terminal art. 415130049
По запросу
7
JOINT DE FIL *SEAL-WIRE art. 710001186
По запросу
8
Male Housing, 1 Circuit art. 278001012
По запросу
12
Male Connector art. 515176410
По запросу
12
Female Terminal art. 710001137
По запросу
12
Wire Seal art. 710001135
По запросу
13
Cable Clamp 150mm art. 420951650
По запросу
14
Стяжка пластиковая BRP art. 420866714
от 168 ₽
