модель 2023 года
- Модель MX Z 120
- Код модели MXZ 120 - Europe

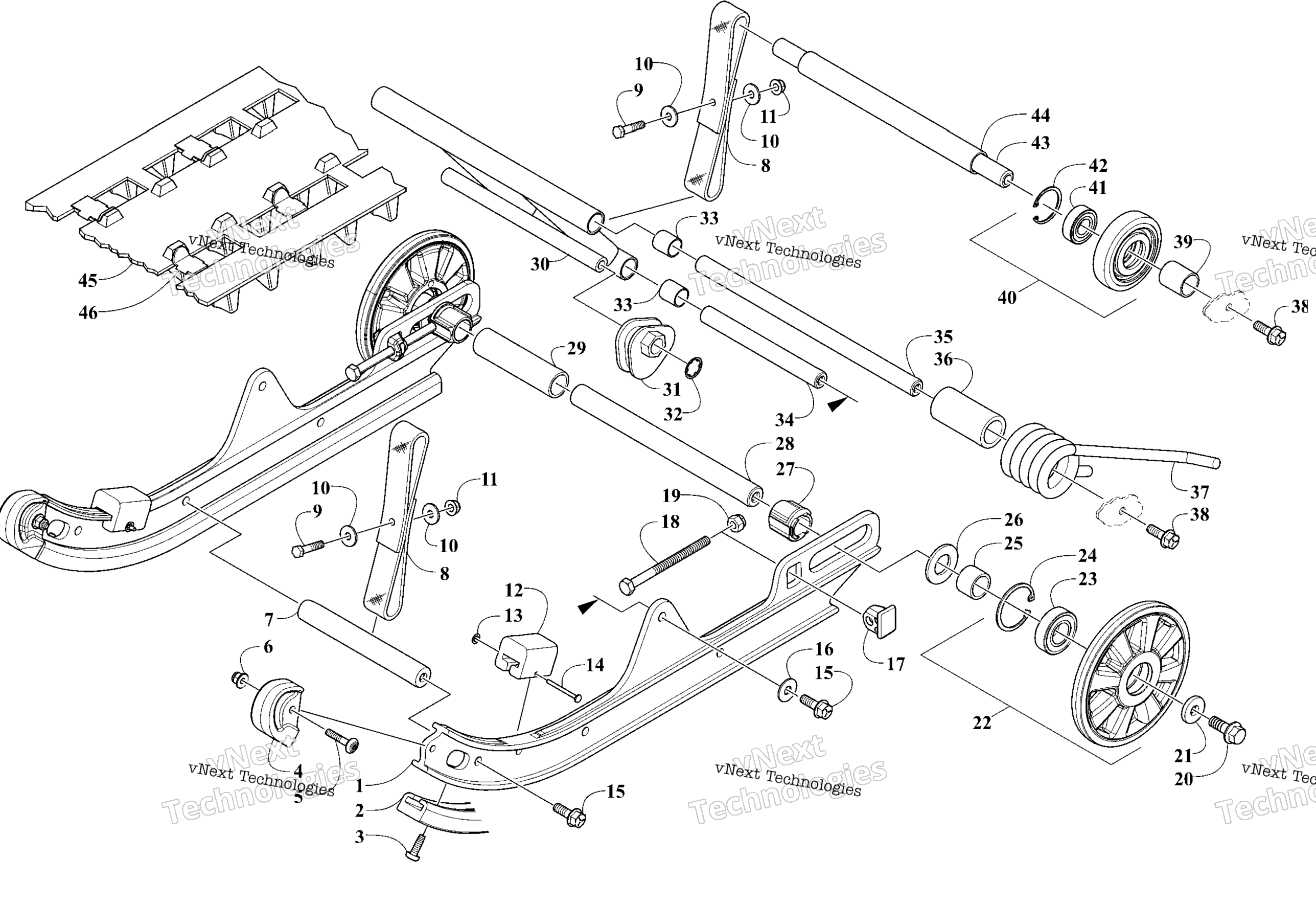

Схема задней части Suspension Arm для MXZ 120 - Europe
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Skid Frame Ass’y art. 3704-993
По запросу
1
Rail art. 4604-548
По запросу
2
Black, Wearstrip art. 4604-552
По запросу
3
Machine Screw art. 2623-315
По запросу
4
Slide Rail End Cap art. 4604-093
По запросу
5
Machine Screw M6X1.0 art. 8476-630
По запросу
6
Гайка Arctic Cat art. 8427-602
от 116 ₽
7
Axle Cross Brace art. 4604-276
По запросу
8
Strap Limiter art. 1604-708
По запросу
9
Cap Screw 1/4-20 X1.125 art. 8002-043
По запросу
10
Flat Washer 1/4 X .734 X .063 art. 8050-222
По запросу
11
Elastic Stop Nut 1/4-20 art. 8047-366
По запросу
12
Демпфер полоза гусеницы передний Arctic Cat art. 0104-631
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
13
Nut Press On (Pushnut) - 1/8 Stud art. 0423-090
По запросу
14
Rivet 1/8 X 1.50 art. 0123-767
По запросу
15
Cap Screw 5/16-18 art. 1623-566
По запросу
16
Flat Washer 5/16 X .875 X .063 art. 8050-252
По запросу
17
Track Adjuster art. 3604-647
По запросу
18
Cap Screw M8 X 1.25 X 100 art. 1623-682
По запросу
19
Elastic Locking NutM6X1.0 art. 8422-802
По запросу
20
Cap Screw 3/8-16X1 art. 1623-427
По запросу
21
Flat Washer 1.00X.390X.164 art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
22
Idler Wheel art. 4604-355
По запросу
23
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
24
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
25
Rear Wheel Spacer 17.87 art. 4604-484
По запросу
26
Flat Washer art. 0623-921
По запросу
27
Rear Wheel Spacer art. 3604-934
По запросу
28
Rear Axle art. 3604-542
По запросу
29
Rear Wheel Spacer art. 4604-483
По запросу
30
Front Arm art. 3704-655
По запросу
31
Black, RH Block Spring Adjuster art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
31
Black, LH Block Spring Adjuster art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
32
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
33
Втулка Arctic Cat art. 0603-083
По запросу
34
Axle Lower Arm art. 4604-482
По запросу
35
Axle art. 3604-605
По запросу
36
Spacer art. 3602-236
По запросу
37
RH Suspension Spring art. 3704-172
По запросу
37
LH Suspension Spring art. 3704-173
По запросу
38
Cap Screw 5/16-18 art. 8020-131
По запросу
39
Spacer art. 1604-565
По запросу
40
Idler Wheel art. 4604-413
По запросу
41
Bearing art. 4604-414
По запросу
42
Retaining Ring art. 2623-269
По запросу
43
Axle art. 3604-605
По запросу
44
Spacer art. 1604-564
По запросу
45
Track Ass’y art. 3602-047
По запросу
46
Guide Clip art. 2602-386
По запросу
