модель 2023 года
- Модель MX Z 120
- Код модели MXZ 120 - North America

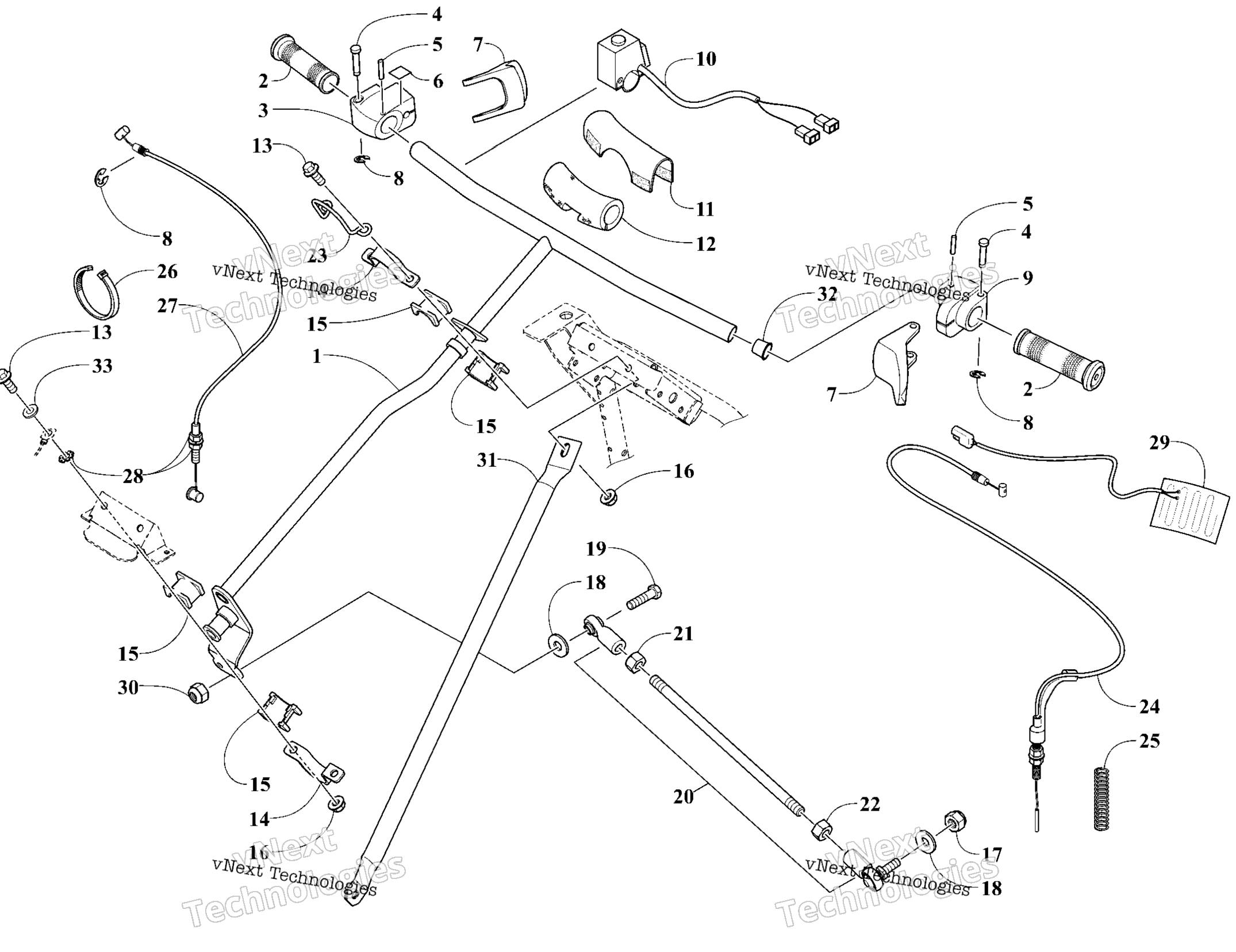

Схема рулевого управления для MXZ 120 - North America
Схема
Детали
Номер
Наименование детали
Цена
1
Black, Steering Post art. 1705-633
По запросу
2
Handle Grip art. 1605-174
По запросу
3
Throttle Control art. 0302-165
По запросу
4
Pin art. 1623-828
По запросу
5
Spring Pin art. 8070-318
По запросу
6
Decal Engine Stop Switch art. 0611-022
По запросу
7
Курок газа Arctic Cat art. 0109-609
от 2 100 ₽
8
Circlip art. 0123-231
По запросу
9
Brake Housing art. 0302-147
По запросу
10
Kill Switch art. 0609-007
По запросу
11
Handlebar Pad Cover art. 1705-444
По запросу
12
Handlebar Pad art. 1605-107
По запросу
13
Cap Screw 1/4 X 0.875 art. 8020-041
По запросу
14
Black, Steering Support Bracket art. 0705-896
По запросу
15
Steering Post Bearing art. 0605-444
По запросу
16
Elastic Stop Nut 1/4-20 art. 8047-366
По запросу
17
Hex Jam Nut 5/16 art. 8040-456
По запросу
18
Шайба Arctic Cat art. 8050-247
По запросу
19
Болт 5/16-18 X 1.25 Arctic Cat art. 8020-134
от 326 ₽
20
Tie Rod Ass’y art. 1705-585
По запросу
21
LH Hex Jam Nut 5/16 art. 0623-260
По запросу
22
Гайка рычага переключения передач Arctic Cat art. 0123-144
от 110 ₽
23
Harness Guide art. 0645-826
По запросу
24
Трос тормоза Arctic Cat art. 0687-229
от 7 802 ₽
25
Brake Return Spring art. 1602-100
По запросу
26
Tie-Rap 180 mm art. 414115200
По запросу
27
Throttle Cable art. 0687-247
от 1 239 ₽
28
Lock Washer 1/4 art. 8053-212
По запросу
29
12 Watt Heated Film art. 0609-993
По запросу
30
Гайка Arctic Cat art. 8047-426
По запросу
31
Black, LH Steering Support art. 6716-075
По запросу
31
Black, RH Steering Support art. 6716-074
По запросу
32
Plug art. 2623-200
По запросу
33
Flat Washer 1/4 art. 8050-212
По запросу
