модель 2000 года
- Модель Mountain Max 600
- Код модели MOUNTAIN MAX 600 (MM600D)

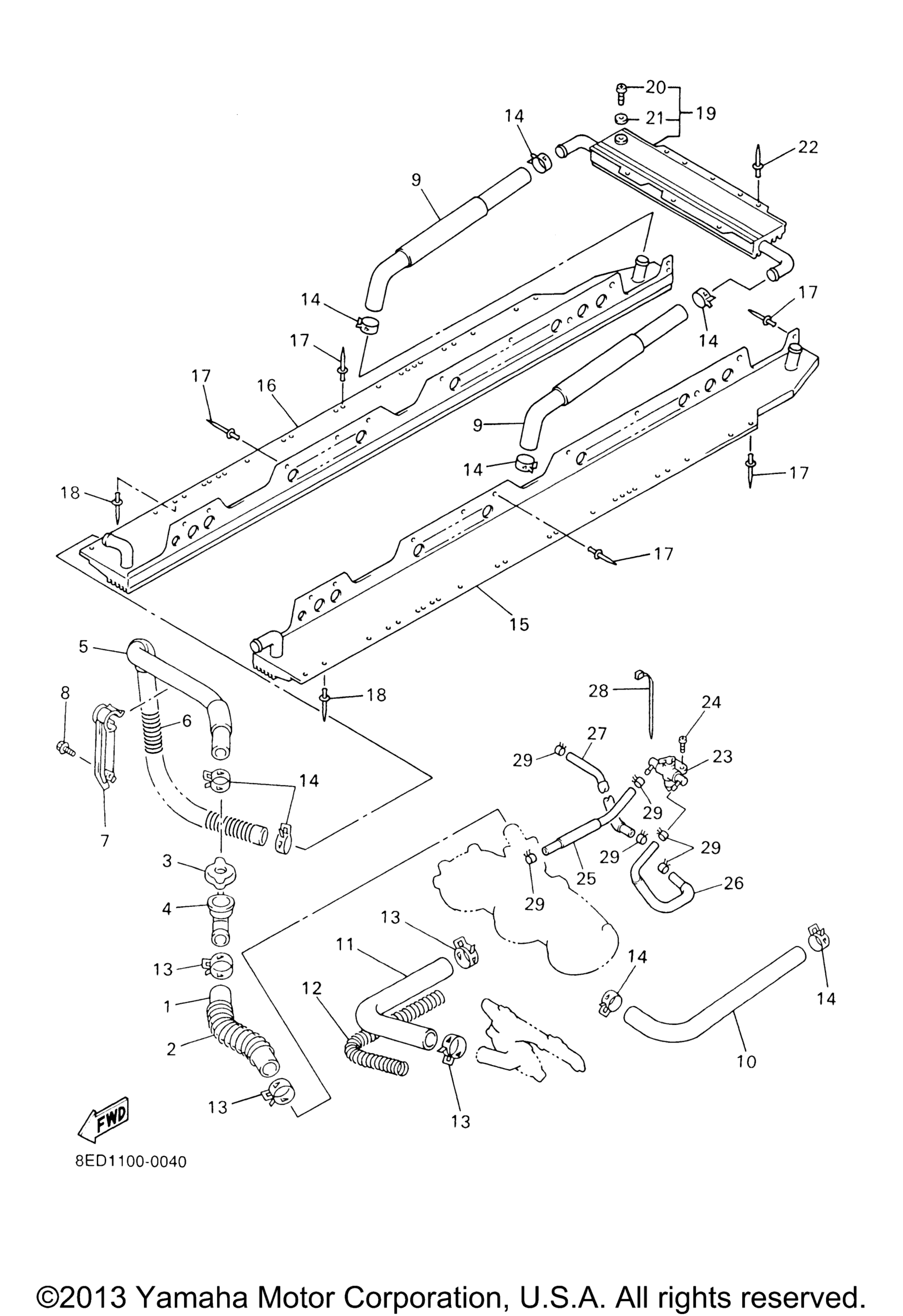

Схема шланга радиатора для MOUNTAIN MAX 600 (MM600D)
Схема
Детали
Номер
Наименование детали
Цена
1
Pipe 2 art. 8CH-12482-00-00
По запросу
2
Spring, Compression art. 90501-100K8-00
По запросу
3
Крышка радиатора Yamaha art. 4FL-12462-00-00
По запросу
4
Supt, Filler Neck art. 8CR-12591-00-00
По запросу
5
Pipe 3 art. 8CH-12483-10-00
По запросу
6
Spring, Compression art. 90501-143L9-00
По запросу
7
Clamp 1 art. 8CR-12491-00-00
По запросу
8
Bolt, Flange art. 95817-06014-00
По запросу
9
Pipe 4 art. 8ED-12484-00-00
По запросу
10
Pipe 5 art. 8CR-12485-00-00
По запросу
11
Pipe 6 art. 99999-03253-00
По запросу
12
Spring, Compression art. 90501-120K7-00
По запросу
13
Clip art. 90467-28046-00
По запросу
14
Clip art. 90467-23067-00
По запросу
15
Heat Exchanger art. 8ED-1240E-00-00
По запросу
16
Heat Exchanger art. 8ED-1240F-00-00
По запросу
17
Rivet, Blind(4.7X16.4 Yellow) MM600 art. 90267-47195-00
По запросу
17
Rivet, Blind (4.7X16.4 Black) MM700 art. 90267-47186-00
По запросу
18
Rivet, Blind (4.7X16.4 Black) art. 90267-47186-00
По запросу
19
Heat Exchanger Assy 4 art. 8ED-1241A-00-00
По запросу
20
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
21
. .Screw, Pan Head art. 98517-06008-00
По запросу
22
Rivet, Blind (4.7X16.4 Black) MM700 art. 90267-47186-00
По запросу
22
Rivet, Blind(4.7X16.4 Yellow) MM600 art. 90267-47195-00
По запросу
23
Cock Assy art. 8CH-1249A-03-00
По запросу
24
Screw, Bind art. 98907-06020-00
По запросу
25
Hose 1 art. 8CH-1243A-01-00
По запросу
26
Hose 2 art. 8CH-1243E-10-00
По запросу
27
Hose 3 art. 8EX-1243F-00-00
По запросу
28
Зажим пластиковый art. 25G-83936-01-00
По запросу
29
Clip art. 90467-11028-00
По запросу
