модель 2000 года
- Модель PHAZER MOUNTAIN LITE
- Код модели PHAZER MOUNTAIN LITE (PZ500MLD)

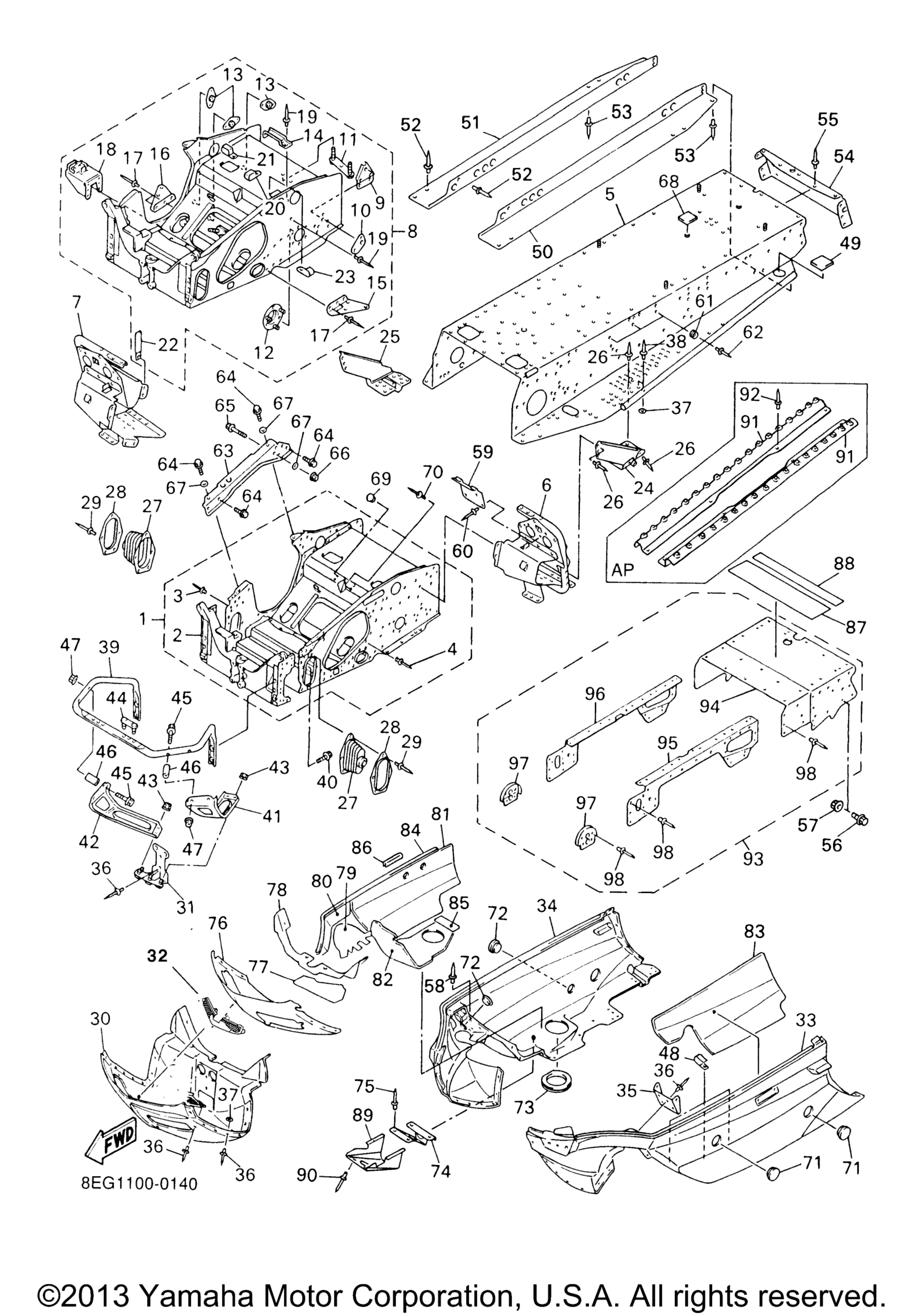

Схема рамы для PHAZER MOUNTAIN LITE (PZ500MLD)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Frame Comp art. 8DJ-21940-07-00
По запросу
2
. Bulkhead art. 8CR-2191A-02-00
По запросу
3
. Rivet, Blind (4.8X17 Yellow) art. 90267-48016-00
По запросу
4
. Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
5
Rear Frame Comp art. 8CR-21950-06-00
По запросу
6
Footrest Comp. 1 art. 8ED-21960-09-00
По запросу
7
Footrest Comp. 2 art. 8ED-21970-09-00
По запросу
8
Frame Connection Kit art. 8DJ-W2195-01-00
По запросу
9
. .Bracket, Main Track 1 art. 8CR-21943-01-00
По запросу
10
Кронштейн Yamaha art. 8CR-21953-00-00
от 368 ₽
11
. Bracket 3 art. 8CR-2196F-00-00
По запросу
12
. Housing, Reinf Sub-Assy (L.H) art. 8CR-21920-00-00
По запросу
13
. Bracket, Chain Housing art. 8CR-21939-01-00
По запросу
14
. Clamp, Fuel Pipe art. 8CR-21977-00-00
По запросу
15
. Panel, Sub Frame 6 art. 8CR-21917-00-00
По запросу
16
. Panel, Sub-Frame 7 art. 8CR-21918-00-00
По запросу
17
. Rivet, Blind (4.8X17 Yellow) art. 90267-48016-00
По запросу
18
. Stay, Muffler art. 8CR-2194J-00-00
По запросу
19
. Rivet, Blind (4.7X19.5 Silver UR UN (QTY:10) art. 90267-47197-00
По запросу
19
. Rivet, Blind (4.7X16.4 Black) UR UN (QTY:150) art. 90267-47186-00
По запросу
20
. Clamp art. 90461-08113-00
По запросу
21
. Clamp art. 90461-06142-00
По запросу
22
. Clamp art. 90462-10236-00
По запросу
23
. .Clamp art. 90465-08277-00
По запросу
24
Pipe, Pivot 1 art. 8DF-21941-00-00
По запросу
25
Pipe, Pivot 2 art. 8DF-21951-00-00
По запросу
26
Rivet art. 90269-07080-00
По запросу
27
Cover 1 art. 8CR-2198F-00-00
По запросу
28
Plate, Steering Bracket 1 art. 8CR-2195E-00-00
По запросу
29
Rivet, Blind art. 90267-47197-00
По запросу
30
Panel, Sub Frame 1 art. 8CR-21912-01-00
По запросу
31
Plate, Back Up art. 8CR-23788-11-00
По запросу
32
Stay 4 art. 8CR-77128-00-00
По запросу
33
Frame Under 1 art. 8CR-2196A-03-00
По запросу
34
Frame, Under 2 art. 8DJ-2196E-02-00
По запросу
35
Bracket, Guard Fitting art. 8CR-21972-00-00
По запросу
36
Rivet, Blind art. 90267-48018-00
По запросу
37
Washer, Plate art. 90201-05033-00
По запросу
38
Rivet, Blind (4.7X16.4 Black) art. 90267-47187-00
По запросу
39
Bumper, Front 2 art. 8CR-77512-00-00
По запросу
40
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
41
Bracket, Front art. 8CR-21949-10-00
По запросу
42
Bracket, Front Bumper art. 8CR-21959-10-00
По запросу
43
Гайка Yamaha art. 90185-08169-00
По запросу
44
Bracket, 5 art. 8CR-2196M-00-00
По запросу
45
Болт с фланцем art. 95817-08040-00
По запросу
46
Collar art. 90387-0810F-00
По запросу
47
Гайка выпускной трубы Yamaha art. 95707-08500-00
от 116 ₽
48
Clamp art. 90465-06376-00
По запросу
49
.Cover 3 art. 8CR-2198J-00-00
По запросу
50
Reinf., Panell Frame 1 art. 8DX-21991-01-00
По запросу
51
Reinf., Panell Frame 2 art. 8DX-21992-01-00
По запросу
52
Rivet, Blind (4.7X16.4 Black) art. 90267-47186-00
По запросу
53
Rivet, Blind (4.7X19.5 Silver) art. 90267-47197-00
По запросу
54
Reineforcement, Frame Rear 1 art. 8CR-21923-02-00
По запросу
55
Rivet, Blind (4.7X16.4 Black) art. 90267-47186-00
По запросу
56
Bolt, Flange art. 95027-08016-00
По запросу
57
Гайка выпускной трубы Yamaha art. 95707-08500-00
от 116 ₽
58
Rivet, Blind art. 90267-48018-00
По запросу
59
Hook art. 8CR-21973-00-00
По запросу
60
Rivet, Blind (4.8X14.1 Black) art. 90267-47186-00
По запросу
61
Button art. 81K-2471F-00-00
По запросу
62
Rivet, Blind art. 90267-40135-00
По запросу
63
Reineforcement, Frame Rear 1 art. 8CR-21921-01-00
По запросу
64
Болт Yamaha art. 95817-10020-00
По запросу
65
Bolt, Flange art. 95817-10065-00
По запросу
66
Nut, Flange art. 95707-10500-00
По запросу
67
Washer, Plain art. 92907-10200-00
По запросу
68
.Cover 3 art. 8CR-2198J-00-00
По запросу
69
Plug art. 90338-10004-00
По запросу
70
Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
71
Крышка Yamaha art. 90338-44093-00
от 1 596 ₽
72
Plug art. 90338-30256-00
По запросу
73
Spacer art. 8DF-21998-10-00
По запросу
74
Protector, Frame 3 art. 8ED-2197C-00-00
По запросу
75
Rivet, Blind art. 90267-48018-00
По запросу
76
Lining, Shroud 1 art. 8DJ-77261-00-00
По запросу
77
Lining, Shroud 2 art. 8DJ-77262-00-00
По запросу
78
Lining, Shroud 3 art. 8CR-77263-00-00
По запросу
79
Lining, Shroud 5 art. 8CR-77265-00-00
По запросу
80
Lining, Shroud 6 art. 8CR-77266-00-00
По запросу
81
Lining, Shroud 7 art. 8CR-77267-01-00
По запросу
82
Lining, Shroud 9 art. 8CR-77269-00-00
По запросу
83
Damper, Noise 11 art. 8CR-77271-00-00
По запросу
84
Tape, 5 art. 8CR-7717J-00-00
По запросу
85
Trim 1 art. 8CR-77165-00-00
По запросу
86
Tape,5 art. 8DJ-7717J-00-00
По запросу
87
Emblem 1 art. 8CY-77141-00-00
По запросу
88
Label, Warning 2 art. 8CY-77762-00-00
По запросу
89
Protector, Muffler art. 8ED-2194H-00-00
По запросу
90
Rivet, Blind (4.7X16.4 Black) art. 90267-47186-00
По запросу
91
Plate, Anti-Skid AP art. 8ED-2192A-20-00
По запросу
92
Rivet, Blind (4.7X16.4 Black) AP art. 90267-47186-00
По запросу
93
Panel, Sub-Frame Kit art. 8CW-W2196-02-00
По запросу
94
. Panel, Sub Frame 5 art. 8CW-21916-02-00
По запросу
95
. Patch 4 art. 8CW-21964-02-00
По запросу
96
. Patch 5 art. 8CW-21965-02-00
По запросу
97
. Bracket, Main Track 1 art. 8CW-21943-00-00
По запросу
98
. Rivet, Blind (4.7X16.4 Black) UN art. 90267-47186-00
По запросу
