модель 2000 года
- Модель SX 500
- Код модели SX500R (SX500D)

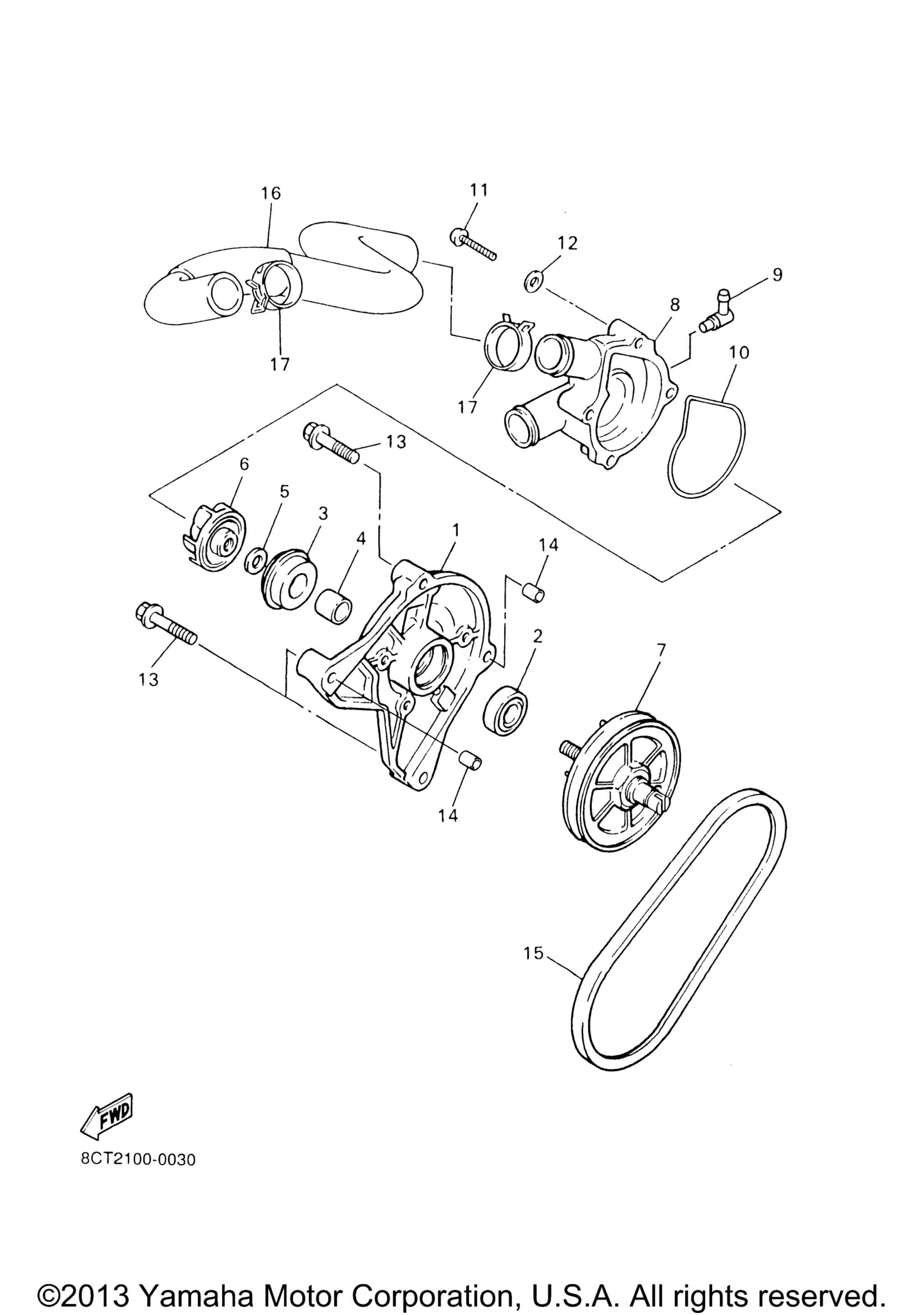

Схема водяной помпы для SX500R (SX500D)
Схема
Детали
Номер
Наименование детали
Цена
1
Housing, Water Pump art. 8CR-12421-01-00
По запросу
2
Подшипник Yamaha art. 93306-20117-00
от 4 190 ₽
3
Seal, Mechanical art. 82M-12438-00-00
По запросу
4
Stopper art. 82M-12437-00-00
По запросу
5
Washer, Plate art. 90201-08088-00
По запросу
6
Impeller, Water Pump art. 82M-12451-00-00
По запросу
7
Impeller Shaft Assy art. 8CR-12450-00-00
По запросу
8
Cover, Housing art. 8CR-12422-10-00
По запросу
9
Joint 1 art. 8CH-12469-00-00
По запросу
10
O-Ring art. 8CR-12439-00-00
По запросу
11
Screw, Pan Head art. 98507-06035-00
По запросу
12
Шайба Yamaha art. 92907-06600-00
от 221 ₽
13
Болт с фланцем art. 95817-08040-00
По запросу
14
Палец Yamaha art. 99530-10114-00
По запросу
15
Belt 1 art. 82M-12444-00-00
По запросу
16
Pipe 1 art. 8CR-12481-00-00
По запросу
17
.Clip art. 90467-28046-00
По запросу
