модель 2000 года
- Модель Vmax 600
- Код модели VMAX 600 DELUXE (ELEC START) (VX600DXD)

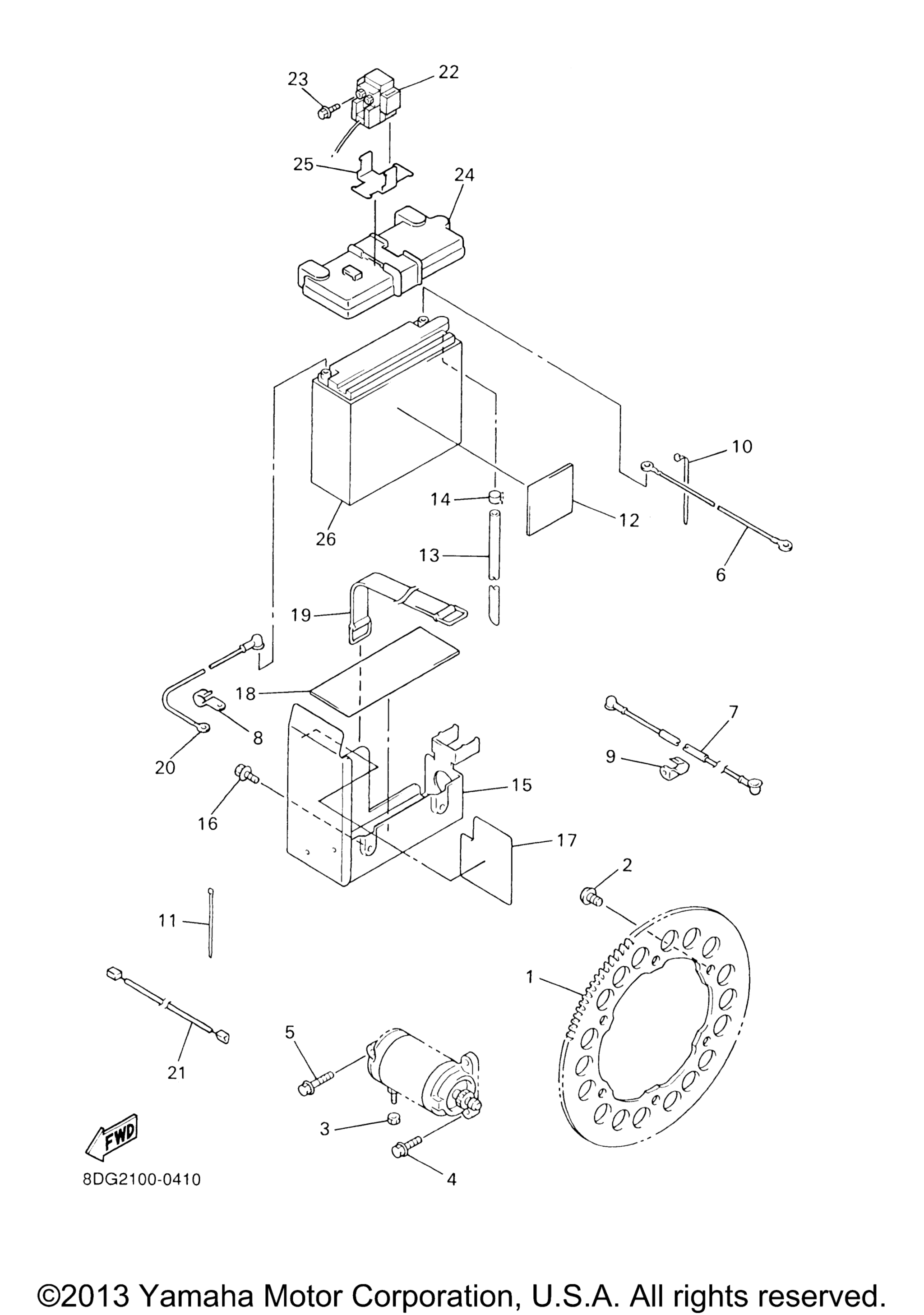

Схема электрооборудования 2 для VMAX 600 DELUXE (ELEC START) (VX600DXD)
Схема
Детали
Номер
Наименование детали
Цена
1
Gear 1 art. 8DM-1760A-18-00
По запросу
2
Винт Yamaha art. 90150-08008-00
от 525 ₽
3
Гайка Yamaha art. 95317-06600-00
По запросу
4
.Bolt, Flange art. 95027-08030-00
По запросу
5
Bolt, Flange art. 95027-08080-00
По запросу
6
.Wire, Minus Lead art. 8DY-82116-00-00
По запросу
7
.Wire, Lead art. 8DY-82117-00-00
По запросу
8
.Clamp art. 90462-08016-00
По запросу
9
Clamp art. 90465-10381-00
По запросу
10
Зажим art. 90464-15195-00
По запросу
11
Зажим art. 90464-15195-00
По запросу
12
.Damper art. 8CW-82176-00-00
По запросу
13
.Pipe art. 8CW-8235W-01-00
По запросу
14
Clip art. 90467-08092-00
По запросу
15
Bracket, Battery art. 8DM-2199G-00-00
По запросу
16
Bolt, Flange art. 95817-06014-00
По запросу
17
Shield, Heat art. 8CW-2199H-00-00
По запросу
18
.Seat, Battery art. 8DM-82122-00-00
По запросу
19
Ремень крепления АКБ Yamaha art. 8DM-82131-10-00
По запросу
20
.Wire, Plus Lead art. 8DY-82115-00-00
По запросу
21
Wire, Sub Lead art. 8DY-82509-00-00
По запросу
22
Starter Relay Assy art. 3EL-81940-02-00
По запросу
23
Болт с фланцем art. 95027-06008-00
По запросу
24
Крышка крепления АКБ Yamaha art. 8DM-82129-01-00
По запросу
25
Holder, Relay art. 8CY-81952-00-00
По запросу
26
Battery Assy (Gm18z-3A) art. Y50-N18LA-00-00
По запросу
