модель 2000 года
- Модель Vmax 700
- Код модели VMAX 700 DELUXE (ELEC START) (VX700DXD)

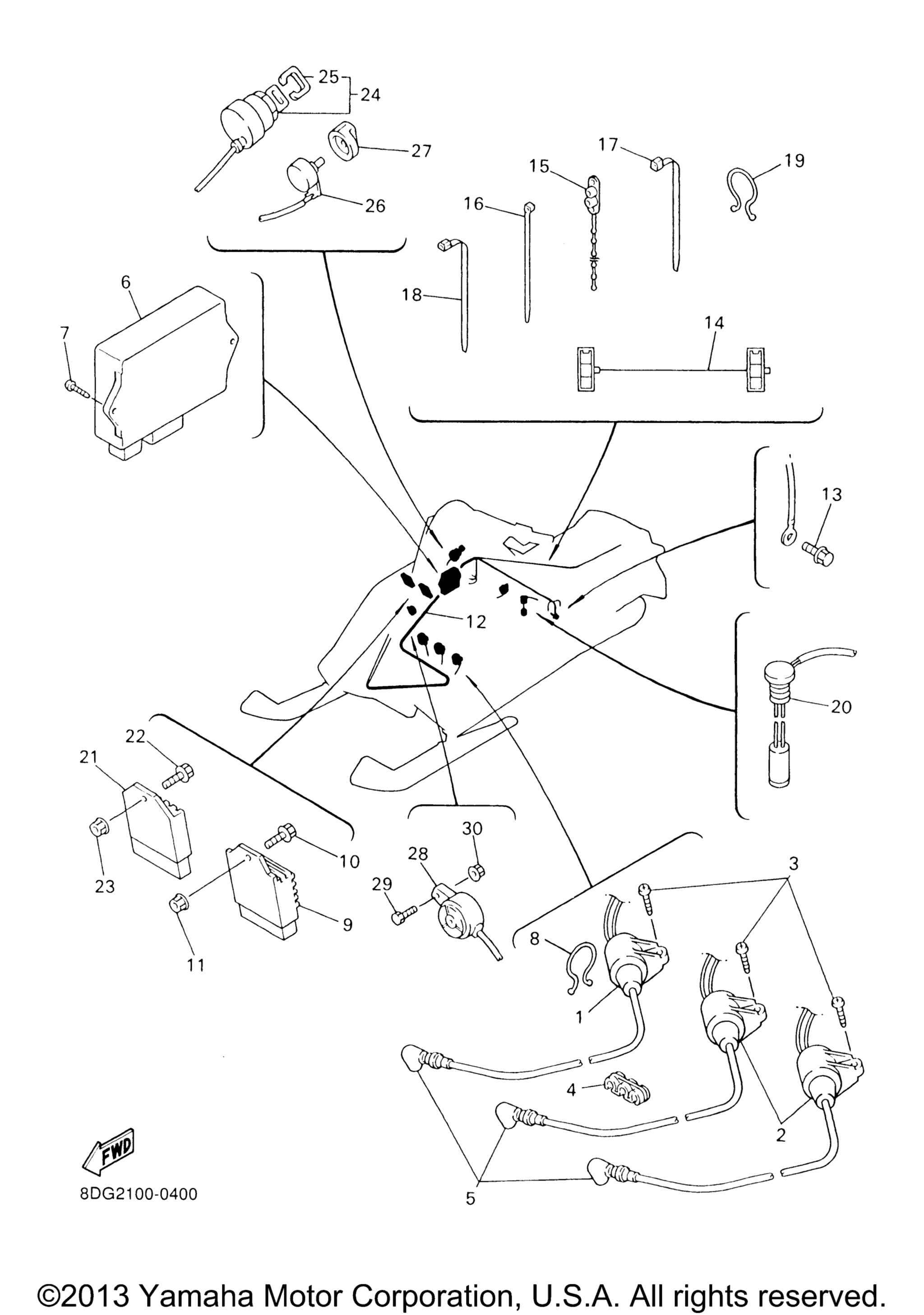

Схема электрооборудования 1 для VMAX 700 DELUXE (ELEC START) (VX700DXD)
Схема
Детали
Номер
Наименование детали
Цена
1
Ignition Coil Assy art. 8DG-82310-00-00
По запросу
2
Ignition Coil Assy art. 8ED-82310-00-00
По запросу
3
Screw, Pan Head art. 98517-06025-00
По запросу
4
Clamp art. 90464-06247-00
По запросу
5
Plug Cap Assy art. 8DF-82370-00-00
По запросу
6
C.D.I. Unit Assembly VX700 art. 8CH-85540-00-00
По запросу
6
C.D.I. Unit Assy VX600 art. 8DG-85540-00-00
По запросу
7
Screw, Tapping art. 97707-60525-00
По запросу
8
Clamp art. 90464-16039-00
По запросу
9
Rectifier & Regulator Assy art. 8DX-81960-00-00
По запросу
10
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
11
Nut, Flange art. 95707-06500-00
По запросу
12
Wire Harness Assy art. 8CH-82590-10-00
По запросу
13
Болт Yamaha art. 95817-06010-00
от 578 ₽
14
Wire, Lead art. 8CR-8471G-00-00
По запросу
15
Хомут зажимной Yamaha art. 90464-20031-00
от 420 ₽
16
Зажим art. 90464-15195-00
По запросу
17
Зажим art. 90464-15195-00
По запросу
18
Clamp art. 90464-13077-00
По запросу
19
Clamp art. 90464-25267-00
По запросу
20
Oil Level Gauge Assy art. 8CR-85720-02-00
По запросу
21
Voltage Regulator Assy art. 8AB-81910-00-00
По запросу
22
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
23
Nut, Flange art. 95707-06500-00
По запросу
24
Main Switch Assy art. 8AB-82510-01-00
По запросу
25
. Cap, Key art. 526-82579-00-00
По запросу
26
Resistor, Variable art. 8CR-87283-00-00
По запросу
27
Knob, Variable Resistor art. 8AB-87284-00-00
По запросу
28
Buzzer art. 8CW-83383-00-00
По запросу
29
Bolt art. 97027-05020-00
По запросу
30
Гайка art. 95707-05500-00
По запросу
