модель 2001 года
- Модель SRX 700
- Код модели SRX700 (SRX700F)

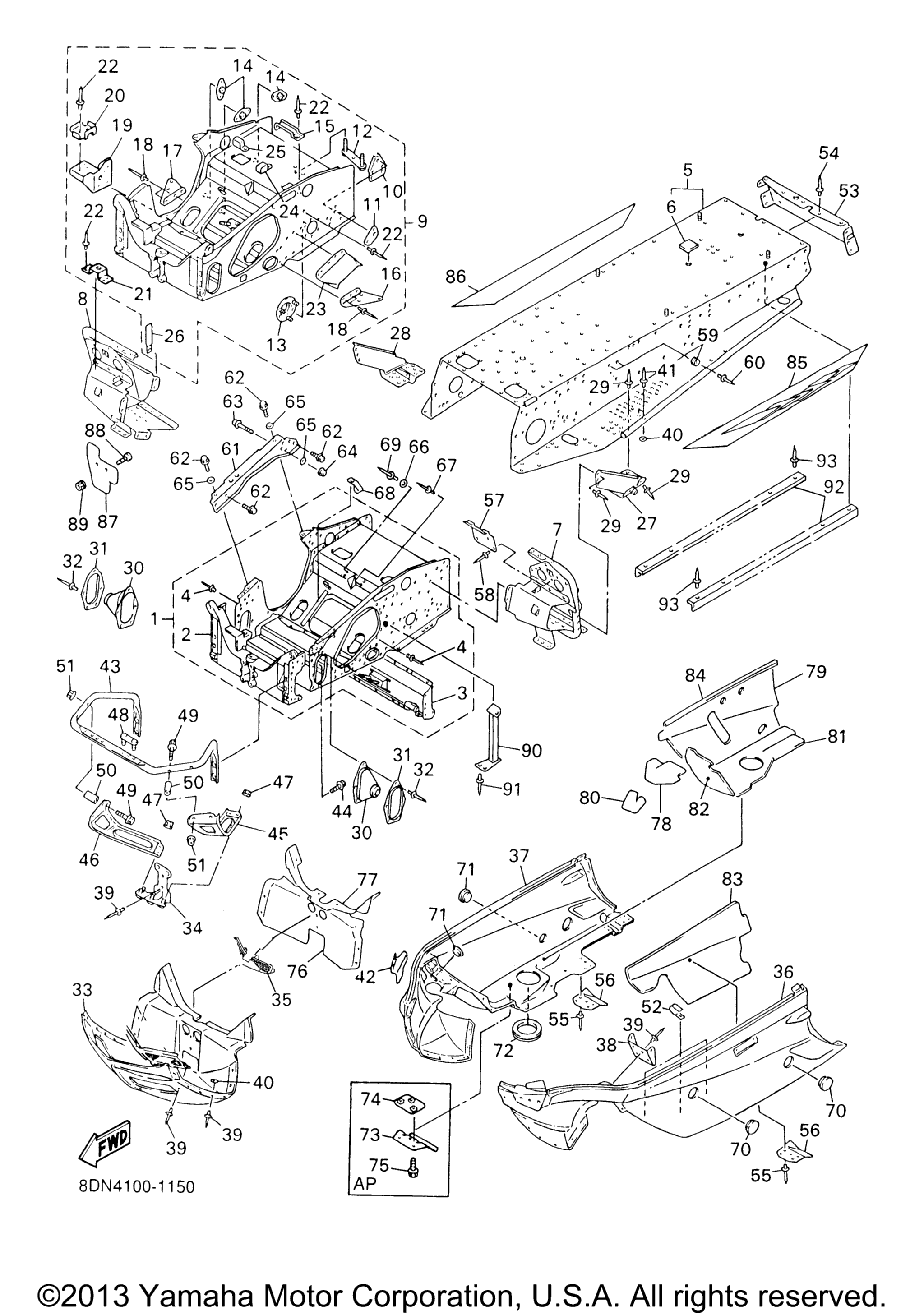

Схема рамы для SRX700 (SRX700F)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Frame Comp art. 8DF-21940-05-00
По запросу
2
. Bulkhead art. 8DF-2191A-00-00
По запросу
3
. Heat Exchanger Assy art. 8DF-12440-02-00
По запросу
4
. .Rivet, Blind (4.8X17 Yellow) UN art. 90267-48016-00
По запросу
4
. .Rivet, Blind (4.8X14 Yellow) UN art. 90267-48177-00
По запросу
5
Rear Frame Comp art. 8CJ-21950-09-00
По запросу
6
. Cover 3 art. 8CR-2198J-00-00
По запросу
7
Footrest Comp. 1 art. 8DF-21960-09-00
По запросу
8
Footrest Comp. 2 art. 8DF-21970-09-00
По запросу
9
Frame Connection Kit art. 8DF-W2195-01-00
По запросу
10
. Bracket, Main Track 1 art. 8CR-21943-01-00
По запросу
11
Кронштейн Yamaha art. 8CR-21953-00-00
от 368 ₽
12
. Bracket 3 art. 8CR-2196F-00-00
По запросу
13
. Housing, Reinf Sub-Assy (L.H) art. 8CR-21920-00-00
По запросу
14
. Bracket, Chain Housing art. 8CR-21939-01-00
По запросу
15
. Clamp, Fuel Pipe art. 8CR-21977-00-00
По запросу
16
. Panel, Sub Frame 6 art. 8CR-21917-00-00
По запросу
17
. Panel, Sub-Frame 7 art. 8CR-21918-00-00
По запросу
18
. .Rivet, Blind (4.8X17 Yellow) art. 90267-48016-00
По запросу
19
. Stay, Muffler art. 8DF-2194J-00-00
По запросу
20
. Bracket, 6 art. 8DF-2197M-00-00
По запросу
21
. Stay, Muffer art. 8DF-2194L-00-00
По запросу
22
. .Rivet, Blind (4.7X16.4 Black UN (QTY:160) art. 90267-47186-00
По запросу
23
. Cover 2 art. 8CR-2198G-00-00
По запросу
24
. Clamp art. 90461-08113-00
По запросу
25
. Clamp art. 90461-06142-00
По запросу
26
. Clamp art. 90462-10236-00
По запросу
27
Pipe, Pivot 1 art. 8DF-21941-00-00
По запросу
28
Pipe, Pivot 2 art. 8DF-21951-00-00
По запросу
29
Rivet art. 90269-07080-00
По запросу
30
Cover 1 art. 8DN-2198F-00-00
По запросу
31
Plate, Steering Bracket 1 art. 8CR-2195E-00-00
По запросу
32
Rivet, Blind art. 90267-47197-00
По запросу
33
Panel, Sub Frame 1 art. 8CR-21912-11-00
По запросу
34
Plate, Back Up art. 8CR-23788-11-00
По запросу
35
Stay 4 art. 8CR-77128-00-00
По запросу
36
Frame, Under 1 art. 8DF-2196A-11-00
По запросу
37
Frame, Under 2 art. 8DF-2196E-11-00
По запросу
38
Bracket, Guard Fitting art. 8CR-21972-00-00
По запросу
39
Rivet, Blind art. 90267-48018-00
По запросу
40
Washer, Plate art. 90201-05033-00
По запросу
41
Rivet, Blind (4.7X16.4 Black) art. 90267-47187-00
По запросу
42
Bracket, Cooler 1 art. 8DF-2194V-02-00
По запросу
43
Bumper, Front 2 art. 8CR-77512-00-00
По запросу
44
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
45
Bracket, Front art. 8CR-21949-10-00
По запросу
46
Bracket, Front Bumper art. 8CR-21959-10-00
По запросу
47
Гайка Yamaha art. 90185-08169-00
По запросу
48
Bracket, 5 art. 8CR-2196M-00-00
По запросу
49
Болт с фланцем art. 95817-08040-00
По запросу
50
Collar art. 90387-0810F-00
По запросу
51
Гайка выпускной трубы Yamaha art. 95707-08500-00
от 116 ₽
52
Clamp art. 90465-06376-00
По запросу
53
Reineforcement, Frame Rear 1 art. 8CR-21923-02-00
По запросу
54
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
55
Rivet, Blind art. 90267-48018-00
По запросу
56
Protector, Frame art. 8CH-21978-00-00
По запросу
57
Hook art. 8CR-21973-00-00
По запросу
58
.Rivet, Blind (4.8X14.1 Black) art. 90267-47186-00
По запросу
59
Button art. 81K-2471F-00-00
По запросу
60
Rivet, Blind art. 90267-40135-00
По запросу
61
Reineforcement, Frame Rear 1 art. 8CR-21921-01-00
По запросу
62
Болт Yamaha art. 95817-10020-00
По запросу
63
Bolt, Flange art. 95817-10065-00
По запросу
64
Nut, Flange art. 95707-10500-00
По запросу
65
Washer, Plain art. 92907-10200-00
По запросу
66
Washer, Plate art. 90201-05033-00
По запросу
67
.Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
68
.Clamp art. 90465-08277-00
По запросу
69
Rivet, Blind (4.7X16.4 Black) art. 90267-47187-00
По запросу
70
Plug art. 90338-44270-00
По запросу
71
Plug art. 90338-30268-00
По запросу
72
Spacer art. 8DF-21998-10-00
По запросу
73
Protector, Frame 3 AP art. 8DP-2197C-00-00
По запросу
74
Patch 10 AP art. 8DP-21997-00-00
По запросу
75
Болт Yamaha art. 95024-06016-00
По запросу
76
Lining, Shroud 2 art. 8CR-77262-00-00
По запросу
77
Lining, Shroud 3 art. 8CR-77263-00-00
По запросу
78
Lining, Shroud 5 art. 8DF-77265-00-00
По запросу
79
Lining, Shroud 7 art. 8DF-77267-00-00
По запросу
80
Lining, Shroud 8 art. 8DF-77268-00-00
По запросу
81
Lining, Shroud 9 art. 8DF-77269-00-00
По запросу
82
Lining, Shroud 4 art. 8DF-77264-00-00
По запросу
83
Damper, Noise 11 art. 8DF-77271-00-00
По запросу
84
Tape, 5 art. 8DF-7717J-00-00
По запросу
85
Graphic 7 art. 8EA-7711G-01-00
По запросу
86
Graphic 8 art. 8EA-7711H-01-00
По запросу
87
Cover, Toe Hook art. 8DF-2196N-00-00
По запросу
88
Screw, Bind art. 98907-06012-00
По запросу
89
Nut, Flange art. 95707-06500-00
По запросу
90
Protector, Frame art. 8EA-2197E-00-00
По запросу
91
.Rivet, Blind (4.8X17 Yellow) art. 90267-48016-00
По запросу
92
Protector, Frame art. 8DN-21978-00-00
По запросу
93
Rivet, Blind art. 90267-50004-00
По запросу
