модель 2001 года
- Модель SRX 700
- Код модели SRX700 (SRX700SF)

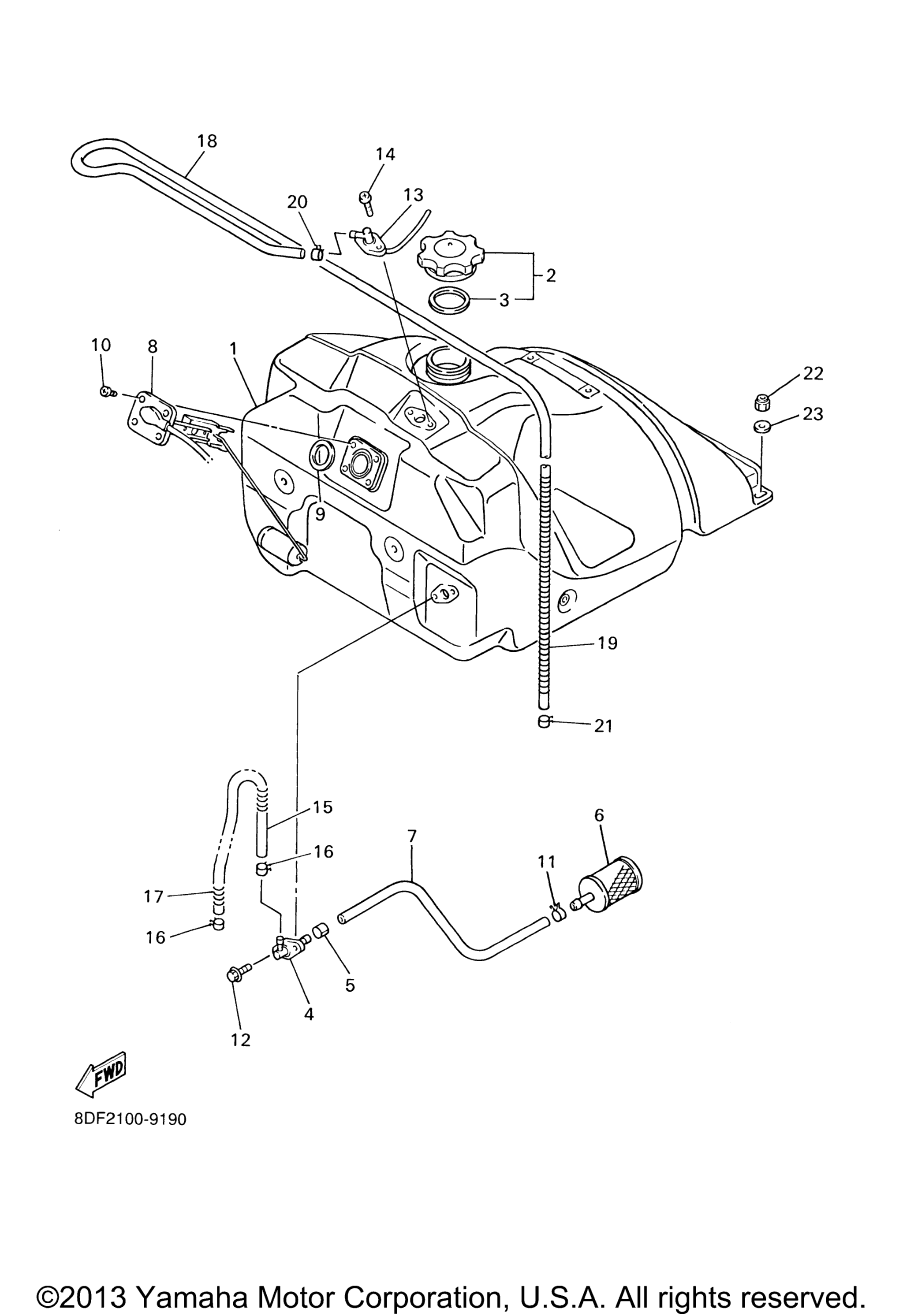

Схема топливного бака для SRX700 (SRX700SF)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Fuel art. 8CW-24111-10-00
По запросу
2
Cap Assy art. 8CW-24610-01-00
По запросу
3
Gasket, Cap art. 8CW-24612-00-00
По запросу
4
Suction Pipe Comp. 1 art. 8CR-24301-01-00
По запросу
5
Clip art. 90468-04092-00
По запросу
6
Фильтр топливный в бензобаке Yamaha art. 8H5-24560-00-00
По запросу
7
Pipe, Suction 1 art. 8CR-24335-01-00
По запросу
8
Sender Unit Assy, Fuel Meter art. 8CW-85752-00-00
По запросу
9
Уплотнительное кольцо art. 93210-41041-00
По запросу
10
.Screw, Bind art. 98907-05008-00
По запросу
11
Clip art. 90467-11044-00
По запросу
12
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
13
Breather Comp art. 8CR-2418A-00-00
По запросу
14
Screw art. 90149-06021-00
По запросу
15
Pipe, Fuel 1 art. 8CR-24311-10-00
По запросу
16
Clip art. 90467-11044-00
По запросу
17
Пружина трубка карбюратора Yamaha art. 90501-08668-00
По запросу
18
Tube, Flexible Vinyl art. 91A20-05145-00
По запросу
19
Spring, Compression art. 90501-084J0-00
По запросу
20
Clip art. 90468-02078-00
По запросу
21
Clip art. 90467-09026-00
По запросу
22
Nut, Nylon art. 95717-08300-00
По запросу
23
Washer, Plate art. 90201-08784-00
По запросу
