модель 2001 года
- Модель Vmax 500
- Код модели V-MAX 500 (VX500F)

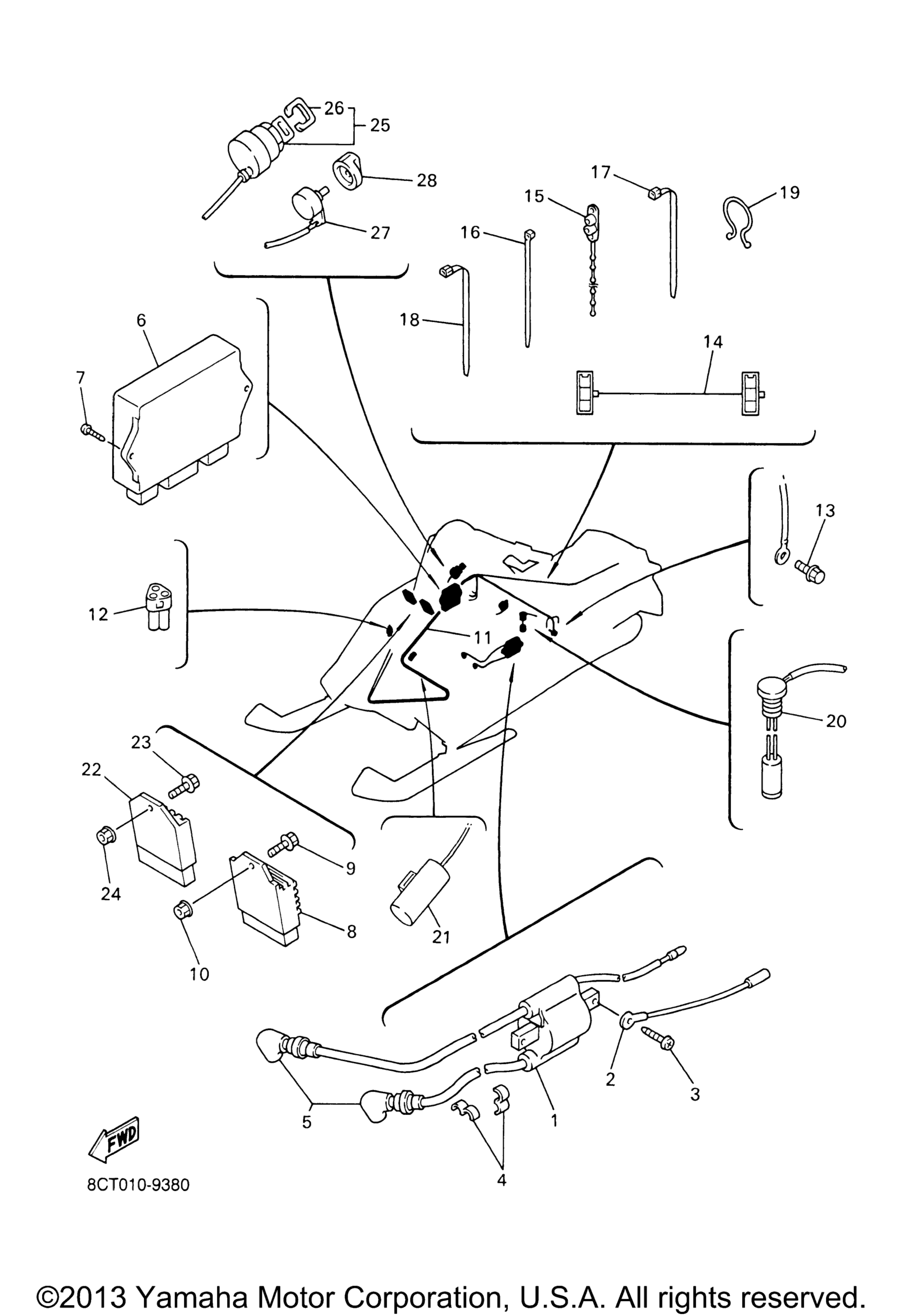

Схема электрооборудования 1 для V-MAX 500 (VX500F)
Схема
Детали
Номер
Наименование детали
Цена
1
Ignition Coil Assy (USA) art. 8AB-82310-07-00
от 3 443 ₽
2
Wire, Sub-Lead (USA) art. 87D-82318-00-00
По запросу
3
Screw, Tapping (USA) art. 97780-60625-00
По запросу
4
Clamp, Cord (USA) art. 861-82361-00-00
По запросу
5
.Plug Cap Assy (USA) art. 8DG-82370-00-00
По запросу
6
C.D.I. Unit Assy (USA) art. 8CJ-85540-01-00
По запросу
7
Screw, Tapping (USA) art. 97780-60625-00
По запросу
8
Rectifier & Regulator Assy (USA) art. 8DX-81960-00-00
По запросу
9
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
10
Nut, Flange (USA) art. 95707-06500-00
По запросу
11
Wire Harness Assy (USA) art. 8CJ-82590-10-00
По запросу
12
Connector (USA) art. 8CR-82378-00-00
По запросу
13
Болт Yamaha art. 95817-06010-00
от 578 ₽
14
Wire, Lead (USA) art. 8CR-8471G-00-00
По запросу
15
Хомут зажимной Yamaha art. 90464-20031-00
от 420 ₽
16
Зажим art. 90464-15195-00
По запросу
17
Зажим art. 90464-15195-00
По запросу
18
Clamp (USA) art. 90464-13077-00
По запросу
19
Clamp (USA) art. 90464-25267-00
По запросу
20
Oil Level Gauge Assy (USA) art. 8CR-85720-02-00
По запросу
21
Condenser, Smoothing (USA) art. 1NL-81965-01-00
По запросу
22
Voltage Regulator Assy (USA) art. 8AB-81910-00-00
По запросу
23
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
24
Nut, Flange (USA) art. 95707-06500-00
По запросу
25
Main Switch Assy (USA) art. 8AB-82510-01-00
По запросу
26
. Cap, Key (USA) art. 526-82579-00-00
По запросу
27
Resistor, Variable (USA) art. 8CR-87283-00-00
По запросу
28
Knob, Variable Resistor (USA) art. 8AB-87284-00-00
По запросу
