модель 2002 года
- Модель Vk540
- Код модели VK540 III (VK540EG)

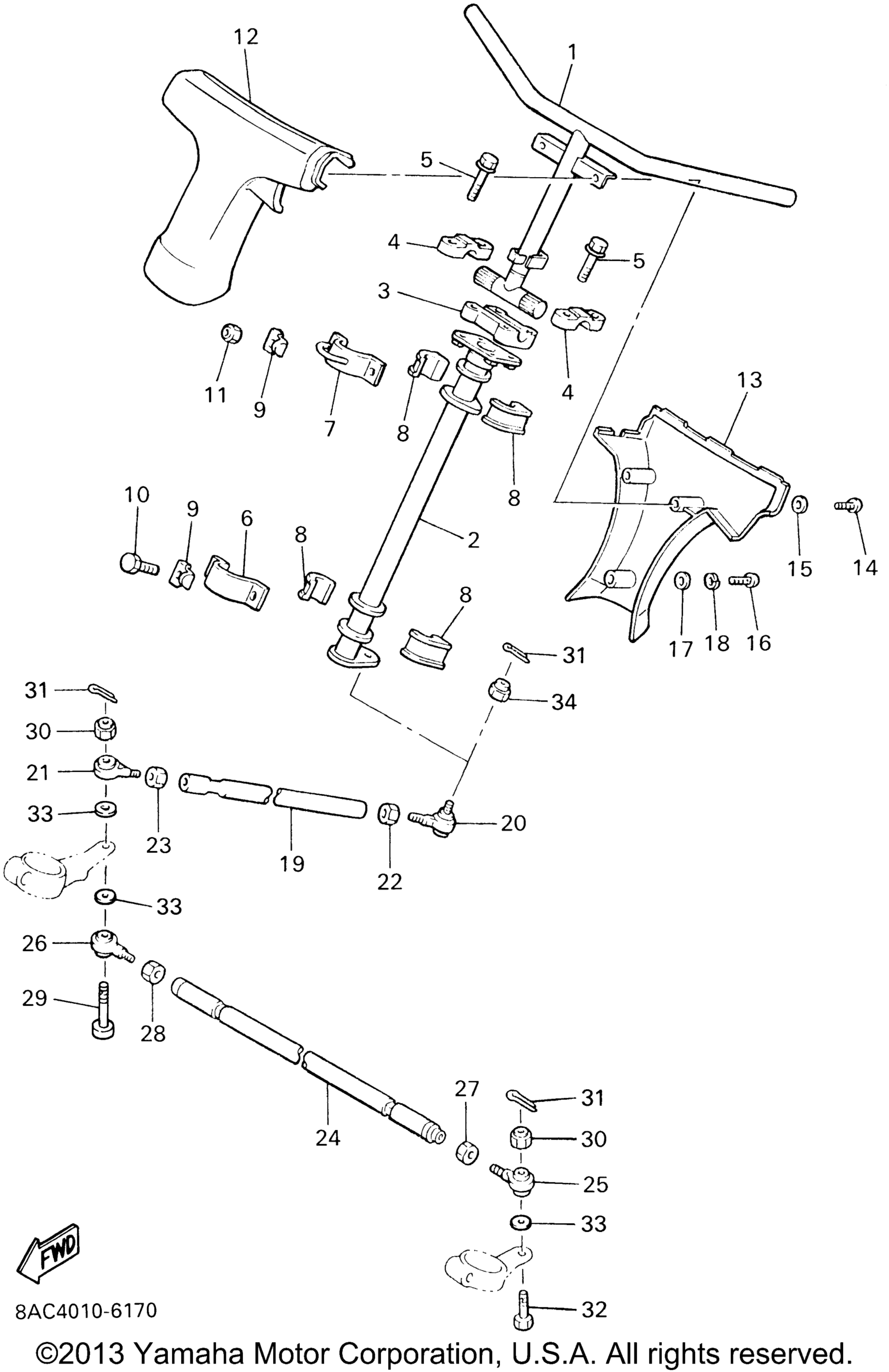

Схема рулевого управления для VK540 III (VK540EG)
Схема
Детали
Номер
Наименование детали
Цена
1
Column, Steering art. 8AU-23811-00-00
По запросу
2
Column, Steering 2 art. 8AT-23813-01-00
По запросу
3
Holder, Handle Under art. 164-23441-01-98
По запросу
4
Крепление руля Yamaha art. 1E6-23441-00-00
По запросу
5
Болт Yamaha art. 95817-08055-00
По запросу
6
Bracket, Steering Lower art. 84M-23868-00-00
По запросу
7
Holder, Bearing art. 84M-23872-00-00
По запросу
8
Втулка рулевого вала Yamaha art. 8F3-23812-00-00
По запросу
9
Washer, Lock art. 8AC-23894-01-00
По запросу
10
Bolt art. 97017-08016-00
По запросу
11
Nut, Nylon art. 95717-08300-00
По запросу
12
Pad, Steering art. 8W9-23815-00-00
По запросу
13
Pad, Steering art. 88E-23817-00-00
По запросу
14
Винт Yamaha art. 98517-05030-00
от 1 187 ₽
15
Washer, Plate art. 92907-05600-00
По запросу
16
Винт, головка поддона art. 98507-05008-00
По запросу
17
Washer art. 92907-05200-00
По запросу
18
Washer, Spring art. 92907-05100-00
По запросу
19
Rod, Steering Relay art. 8AT-23821-00-00
По запросу
20
Наконечник рулевой тяги внутренний Yamaha art. 86X-23841-00-00
По запросу
21
Рулевой наконечник правый, к рулевой сошке ( левая резьба ) Yamaha art. 87S-23847-01-00
от 1 859 ₽
OEM
Рулевой наконечник правый, к рулевой сошке ( левая резьба ) Yamaha
art. 87S-23847-01-00
0 ₽
Требуется 1 шт.
Подписаться
22
Гайка рулевой тяги правая резьба Yamaha art. 95317-10700-00
от 860 ₽
23
Гайка рулевой тяги левая резьба Yamaha art. 90170-10186-00
от 1 040 ₽
24
Rod, Tie art. 8AT-23831-00-00
По запросу
25
Рулевой наконечник левый , к рулевой сошке ( резьба правая ) Yamaha art. 87S-23845-01-00
от 1 685 ₽
OEM
Рулевой наконечник левый , к рулевой сошке ( резьба правая ) Yamaha
art. 87S-23845-01-00
0 ₽
Требуется 1 шт.
Подписаться
Аналог
1 685 ₽
Требуется 1 шт.
26
Рулевой наконечник правый, к рулевой сошке ( левая резьба ) Yamaha art. 87S-23847-01-00
от 1 859 ₽
OEM
Рулевой наконечник правый, к рулевой сошке ( левая резьба ) Yamaha
art. 87S-23847-01-00
0 ₽
Требуется 1 шт.
Подписаться
27
Гайка рулевой тяги правая резьба Yamaha art. 95317-10700-00
от 860 ₽
28
Гайка рулевой тяги левая резьба Yamaha art. 90170-10186-00
от 1 040 ₽
29
Bolt, With Hole art. 90110-10173-00
По запросу
30
Nut, Flange art. 95707-10300-00
По запросу
31
Шплинт Yamaha art. 91490-25020-00
По запросу
32
Болт Yamaha art. 90102-10044-00
от 830 ₽
33
Washer, Plate art. 90201-08759-00
По запросу
34
Nut, Self-Locking art. 90185-10085-00
По запросу
