модель 2003 года
- Модель SX VIPER
- Код модели SX Viper (SXV70H)

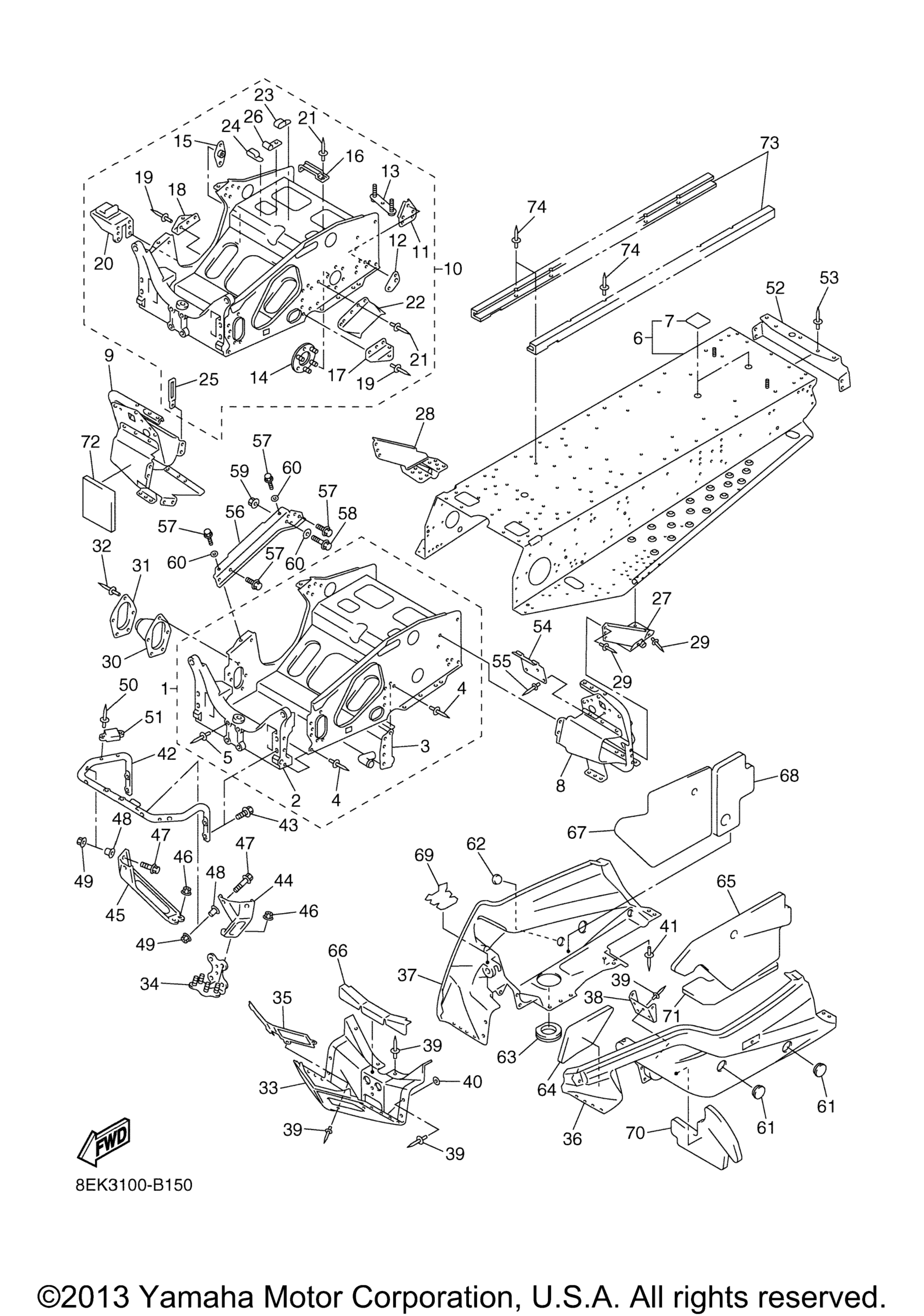

Схема рамы 1 8Ek3 для SX Viper (SXV70H)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Frame Comp art. 8EK-21940-29-00
По запросу
2
. .Bulkhead art. 8EK-2191A-00-00
По запросу
3
. .Heat Exchanger Assy art. 8EK-12440-20-00
По запросу
4
. Rivet, Blind (4.8X16.4 Yellow UN art. 90267-48016-00
По запросу
5
. Rivet, Blind UN art. 90267-48057-00
По запросу
6
Rear Frame Comp art. 8EK-21950-07-00
По запросу
7
. Cover 3 art. 8CR-2198J-00-00
По запросу
8
Footrest Comp. 1 art. 8EK-21960-09-00
По запросу
9
Footrest Comp. 2 art. 8EK-21970-09-00
По запросу
10
Frame Connection Kit art. 8EK-W2195-00-00
По запросу
11
. Bracket, Main Track 1 art. 8CR-21943-01-00
По запросу
12
Кронштейн Yamaha art. 8CR-21953-00-00
от 368 ₽
13
. Bracket 3 art. 8CR-2196F-00-00
По запросу
14
. Housing, Reinf Sub-Assy (L.H) art. 8EK-21920-01-00
По запросу
15
. Bracket, Chain Housing art. 8CR-21939-01-00
По запросу
16
. .Clamp, Fuel Pipe art. 8DN-21977-00-00
По запросу
17
. .Panel, Sub Frame 6 art. 8EK-21917-00-00
По запросу
18
. .Panel, Sub-Frame 7 art. 8EK-21918-00-00
По запросу
19
. .Rivet, Blind (4.8X17 Yellow) art. 90267-48016-00
По запросу
20
. .Stay, Muffler art. 8EK-2194J-00-00
По запросу
21
. .Rivet, Blind (4.7X16.4 Black UR UN art. 90267-47186-00
По запросу
21
. Rivet, Blind (4.7X19.5 Silver UR UN art. 90267-47197-00
По запросу
22
. .Cover 2 art. 8CR-2198G-01-00
По запросу
23
. Clamp art. 90461-08113-00
По запросу
24
. Clamp art. 90461-06142-00
По запросу
25
. Clamp art. 90462-10236-00
По запросу
26
. Clamp art. 90461-10148-00
По запросу
27
Pipe, Pivot 1 art. 8DF-21941-00-00
По запросу
28
Pipe, Pivot 2 art. 8DF-21951-00-00
По запросу
29
Rivet art. 90269-07080-00
По запросу
30
Cover 1 art. 8DN-2198F-00-00
По запросу
31
Plate, Steering Bracket 1 art. 8CR-2195E-00-00
По запросу
32
Rivet, Blind (4.7X19.5 Silver) art. 90267-47197-00
По запросу
33
Panel, Sub Frame 1 art. 8EK-21912-00-00
По запросу
34
Plate, Back Up art. 8EK-23788-00-00
По запросу
35
Stay 4 art. 8CR-77128-00-00
По запросу
36
Frame Under 1 art. 8EK-2196A-01-00
По запросу
37
Frame, Under 2 art. 8EK-2196E-01-00
По запросу
38
Bracket, Guard Fitting art. 8EK-21972-00-00
По запросу
39
Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
40
Washer, Plate art. 90201-05033-00
По запросу
41
Rivet, Blind (4.7X16.4 Black) art. 90267-47187-00
По запросу
42
Bumper, Front 2 art. 8EK-77512-00-00
По запросу
43
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
44
Bracket, Front art. 8EK-21949-00-00
По запросу
45
Bracket, Front Bumper art. 8EK-21959-00-00
По запросу
46
Гайка Yamaha art. 90185-08169-00
По запросу
47
Bolt, Flange art. 95817-08035-00
По запросу
48
Collar art. 90387-08015-00
По запросу
49
Гайка выпускной трубы Yamaha art. 95707-08500-00
от 116 ₽
50
Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
51
Protector, Muffler 2 art. 8DJ-14728-00-00
По запросу
52
Reineforcement, Frame Rear 1 art. 8EK-21923-01-00
По запросу
53
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
54
Hook art. 8CR-21973-00-00
По запросу
55
.Rivet, Blind (4.8X14.1 Black) art. 90267-47186-00
По запросу
56
Reineforcement, Frame Rear 1 art. 8EK-21921-00-00
По запросу
57
Болт Yamaha art. 95817-10020-00
По запросу
58
Bolt, Flange art. 95817-10065-00
По запросу
59
Nut, Flange art. 95707-10500-00
По запросу
60
Washer, Plain art. 92907-10200-00
По запросу
61
Крышка Yamaha art. 90338-44093-00
от 1 596 ₽
62
Plug art. 90338-30256-00
По запросу
63
Spacer art. 8DF-21998-10-00
По запросу
64
Lining, Shroud 1 art. 8EK-77261-00-00
По запросу
65
Lining, Shroud 2 art. 8EK-77262-00-00
По запросу
66
Lining, Shroud 3 art. 8EK-77263-00-00
По запросу
67
Lining, Shroud 4 art. 8EK-77264-00-00
По запросу
68
Lining, Shroud 5 art. 8EK-77265-00-00
По запросу
69
Lining, Shroud 6 art. 8EK-77266-10-00
По запросу
70
Lining, Shroud 7 art. 8EK-77267-00-00
По запросу
71
Lining, Shroud 8 art. 8EK-77268-00-00
По запросу
72
Lining, Shroud 9 art. 8EK-77269-00-00
По запросу
73
Protector, Frame art. 8EK-21978-10-00
По запросу
74
Rivet, Blind art. 90267-50004-00
По запросу
