модель 2004 года
- Модель Venture 700
- Код модели VENTURE 700 (VT70J)

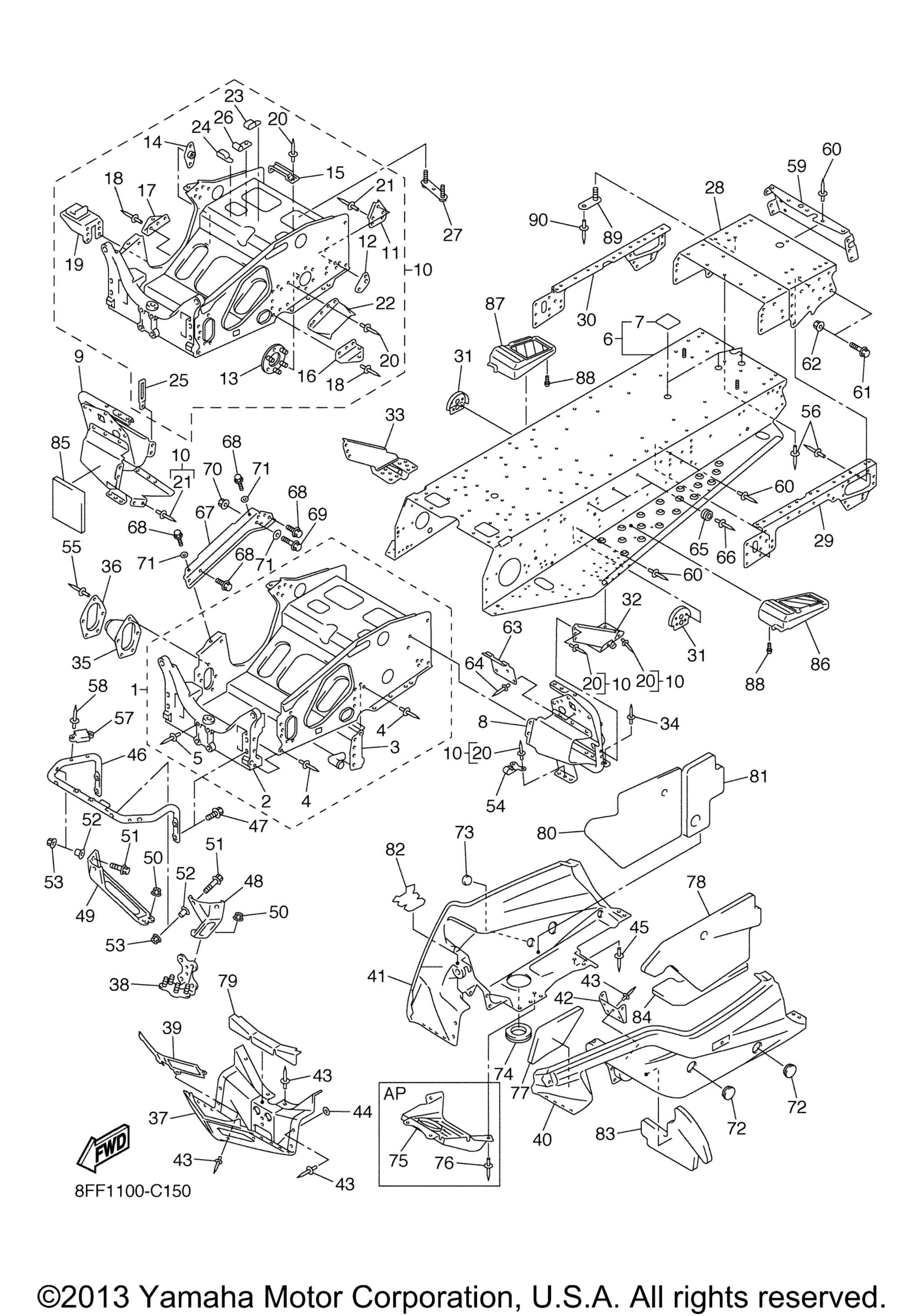

Схема рамы для VENTURE 700 (VT70J)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Frame Comp art. 8EK-21940-18-00
По запросу
2
. .Bulkhead art. 8EK-2191A-00-00
По запросу
3
. .Heat Exchanger Assy art. 8EK-12440-10-00
По запросу
4
. Rivet, Blind (4.8X16.4 Yellow UN art. 90267-48016-00
По запросу
5
. Rivet, Blind UN art. 90267-48057-00
По запросу
6
Rear Frame Comp art. 8FF-21950-09-00
По запросу
7
. Cover 3 art. 8CR-2198J-00-00
По запросу
8
Footrest Comp. 1 art. 8EK-21960-09-00
По запросу
9
Footrest Comp. 2 art. 8EK-21970-09-00
По запросу
10
Frame Connection Kit art. 8EK-W2195-01-00
По запросу
11
. Bracket, Main Track 1 art. 8CR-21943-01-00
По запросу
12
Кронштейн Yamaha art. 8CR-21953-00-00
от 368 ₽
13
. Housing, Reinf Sub-Assy (L.H) art. 8EK-21920-01-00
По запросу
14
. .Bracket, Chain Housing art. 8CR-21939-01-00
По запросу
15
. .Clamp, Fuel Pipe art. 8DN-21977-00-00
По запросу
16
. .Panel, Sub Frame 6 art. 8EK-21917-00-00
По запросу
17
. .Panel, Sub-Frame 7 art. 8EK-21918-00-00
По запросу
18
. Rivet, Blind (4.8X16.4 Yellow art. 90267-48016-00
По запросу
19
. .Stay, Muffler art. 8EK-2194J-00-00
По запросу
20
. .Rivet, Blind (4.7X16.4 Black QTY:125 art. 90267-47186-00
По запросу
21
. Rivet, Blind (4.7X19.5 Silver UN art. 90267-47197-00
По запросу
22
. .Cover 2 art. 8CR-2198G-01-00
По запросу
23
. Clamp art. 90461-08113-00
По запросу
24
. Clamp art. 90461-06142-00
По запросу
25
. Clamp art. 90462-10236-00
По запросу
26
. Clamp art. 90461-10148-00
По запросу
27
Bracket 3 art. 8CR-2196F-00-00
По запросу
28
Panel, Sub Frame 5 art. 8CW-21916-02-00
По запросу
29
Patch 4 art. 8CW-21964-02-00
По запросу
30
Patch 5 art. 8CW-21965-02-00
По запросу
31
Bracket, Main Track 1 art. 8CW-21943-00-00
По запросу
32
Pipe, Pivot 1 art. 8DF-21941-00-00
По запросу
33
Pipe, Pivot 2 art. 8DF-21951-00-00
По запросу
34
Rivet art. 90269-07080-00
По запросу
35
Cover 1 art. 8DN-2198F-00-00
По запросу
36
Plate, Steering Bracket 1 art. 8CR-2195E-00-00
По запросу
37
Panel, Sub Frame 1 art. 8EK-21912-00-00
По запросу
38
Plate, Back Up art. 8EK-23788-00-00
По запросу
39
Stay 4 art. 8CR-77128-00-00
По запросу
40
Frame Under 1 art. 8EK-2196A-01-00
По запросу
41
Frame, Under 2 art. 8EK-2196E-01-00
По запросу
42
Bracket, Guard Fitting art. 8EK-21972-00-00
По запросу
43
Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
44
Washer, Plate art. 90201-05033-00
По запросу
45
Rivet, Blind (4.7X16.4 Black) art. 90267-47187-00
По запросу
46
Bumper, Front 2 art. 8EK-77512-00-00
По запросу
47
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
48
Bracket, Front art. 8EK-21949-00-00
По запросу
49
Bracket, Front Bumper art. 8EK-21959-00-00
По запросу
50
Гайка Yamaha art. 90185-08169-00
По запросу
51
Bolt, Flange art. 95817-08035-00
По запросу
52
Collar art. 90387-08015-00
По запросу
53
Гайка выпускной трубы Yamaha art. 95707-08500-00
от 116 ₽
54
Clamp, Wireharness art. 8EK-21999-00-00
По запросу
55
Rivet, Blind (4.7X19.5 Silver) art. 90267-47197-00
По запросу
56
.Rivet, Blind (4.7X16.4 Black) art. 90267-47186-00
По запросу
57
Protector, Muffler 2 art. 8DJ-14728-00-00
По запросу
58
Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
59
Reineforcement, Frame Rear 1 art. 8CR-21923-02-00
По запросу
60
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
61
Bolt, Flange art. 95027-08016-00
По запросу
62
Гайка выпускной трубы Yamaha art. 95707-08500-00
от 116 ₽
63
Hook art. 8CR-21973-00-00
По запросу
64
.Rivet, Blind (4.8X14.1 Black) art. 90267-47186-00
По запросу
65
Button art. 81K-2471F-00-00
По запросу
66
Rivet, Blind art. 90267-40135-00
По запросу
67
Reineforcement, Frame Rear 1 art. 8EK-21921-00-00
По запросу
68
Болт Yamaha art. 95817-10020-00
По запросу
69
Bolt, Flange art. 95817-10065-00
По запросу
70
Nut, Flange art. 95707-10500-00
По запросу
71
Washer, Plain art. 92907-10200-00
По запросу
72
Крышка Yamaha art. 90338-44093-00
от 1 596 ₽
73
Plug art. 90338-30256-00
По запросу
74
Spacer art. 8DF-21998-10-00
По запросу
75
Protector, Muffler AP art. 8EN-2194H-00-00
По запросу
76
Rivet, Blind AP art. 90267-49004-00
По запросу
77
Lining, Shroud 1 art. 8EK-77261-00-00
По запросу
78
Lining, Shroud 2 art. 8EK-77262-00-00
По запросу
79
Lining, Shroud 3 art. 8EK-77263-00-00
По запросу
80
Lining, Shroud 4 art. 8EK-77264-00-00
По запросу
81
Lining, Shroud 5 art. 8EK-77265-00-00
По запросу
82
Lining, Shroud 6 art. 8EK-77266-10-00
По запросу
83
Lining, Shroud 7 art. 8EK-77267-00-00
По запросу
84
Lining, Shroud 8 art. 8EK-77268-00-00
По запросу
85
Lining, Shroud 9 art. 8EK-77269-00-00
По запросу
86
Footrest, Rear 1 art. 8DM-27431-03-00
По запросу
87
Footrest, Rear 2 art. 8DM-27441-03-00
По запросу
88
Винт-саморез Yamaha art. 90167-05078-00
от 788 ₽
89
.Bracket, Fuel Tank 1 art. 8CR-2194N-00-00
По запросу
90
.Rivet, Blind (4.7X16.4 Black) art. 90267-47186-00
По запросу
