модель 2005 года
- Модель RX-1 MOUNTAIN
- Код модели RX-1 MOUNTAIN (RX10MK)

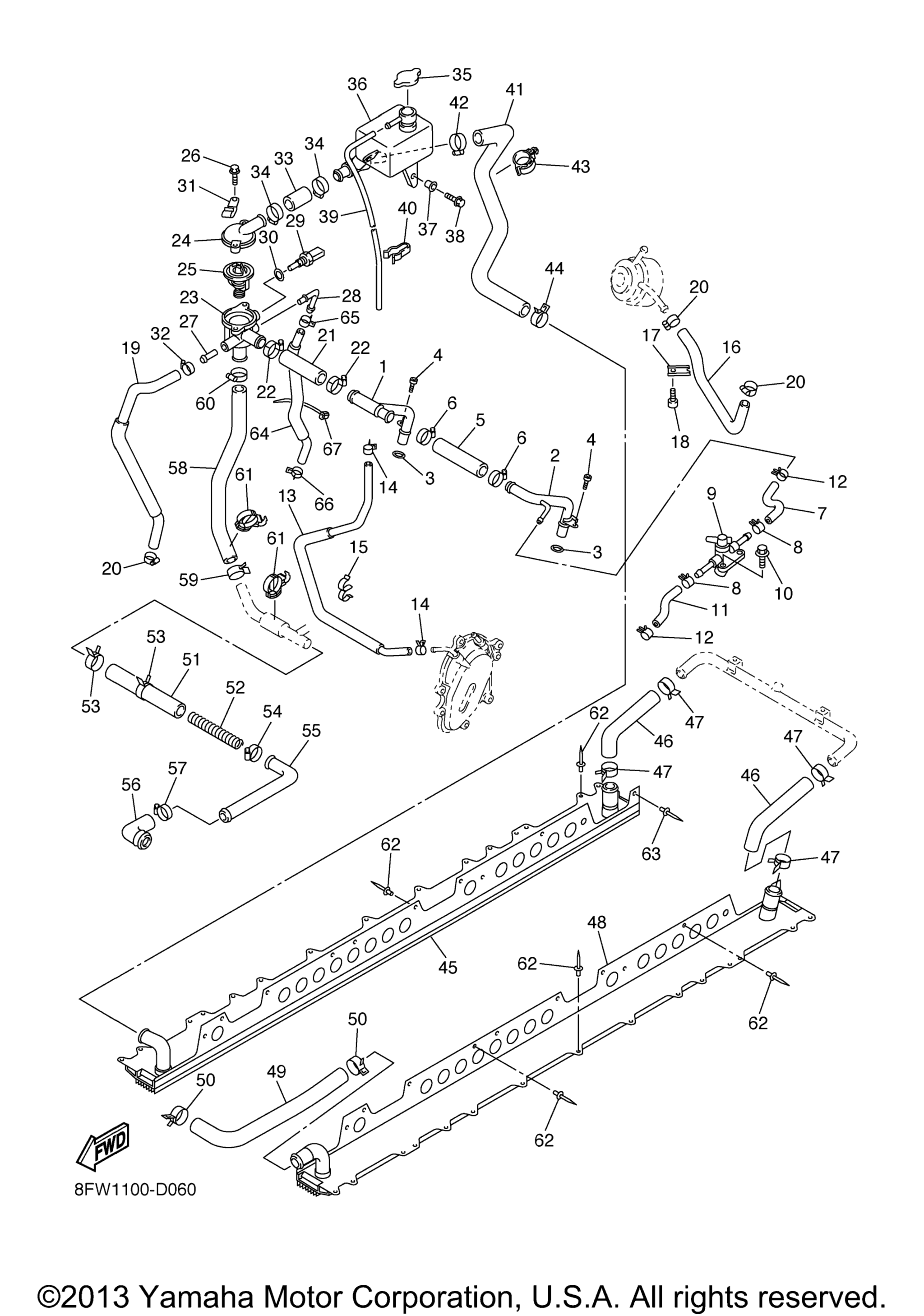

Схема шланга радиатора для RX-1 MOUNTAIN (RX10MK)
Схема
Детали
Номер
Наименование детали
Цена
1
Pipe 2 art. 8FA-12482-01-00
По запросу
2
Pipe 3 art. 8FA-12483-01-00
По запросу
3
Кольцо резиновое Yamaha art. 93210-18417-00
По запросу
4
Болт Yamaha art. 91317-06016-00
По запросу
5
Hose 1 art. 8FA-1243A-00-00
По запросу
6
Hose Clamp Assy art. 90450-28001-00
По запросу
7
Hose 2 art. 8FW-12577-00-00
По запросу
8
Clip art. 90467-10135-00
По запросу
9
Кран топливный Yamaha art. 8FW-1249A-00-00
от 15 593 ₽
10
Bolt, Flange art. 95817-06014-00
По запросу
11
Hose 4 art. 8FW-12579-00-00
По запросу
12
Clip art. 90467-10135-00
По запросу
13
Hose 3 art. 8FA-12578-00-00
По запросу
14
Clip art. 90467-10135-00
По запросу
15
Clamp art. 90464-12238-00
По запросу
16
Hose 5 art. 8FA-12588-00-00
По запросу
17
Clamp 1 art. 8FA-12491-00-00
По запросу
18
Болт Yamaha art. 91317-06012-00
По запросу
19
Hose 6 art. 8FA-12589-01-00
По запросу
20
Hose Clamp Assy art. 90450-18M09-00
По запросу
21
Hose 2 art. 8FA-1243E-00-00
По запросу
22
.Hose Clamp Assy art. 90450-35001-00
По запросу
23
Housing, Thermostat art. 8FA-W1258-02-00
По запросу
24
.Cover, Thermostat art. 5EB-12413-00-00
По запросу
25
Thermostat Assy art. 8FA-12410-00-00
По запросу
26
Bolt, Flange art. 95027-06020-00
По запросу
27
Joint, Hose 3 art. 8FA-12584-00-00
По запросу
28
Joint, Hose 4 art. 8FA-12594-00-00
По запросу
29
Датчик температуры Yamaha art. 8CC-85790-01-00
от 7 193 ₽
30
Шайба Yamaha art. 90201-12790-00
от 1 092 ₽
31
.Clamp art. 90465-06M28-00
По запросу
32
Hose Clamp Assy art. 90450-18M09-00
По запросу
33
Hose, 3 art. 8FA-1243F-00-00
По запросу
34
.Hose Clamp Assy art. 90450-35001-00
По запросу
35
Крышка радиатора Yamaha art. 4FL-12462-00-00
По запросу
36
Tank, Reserve art. 8FA-1249B-02-00
По запросу
37
Collar art. 90387-06024-00
По запросу
38
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
39
Шланг топливный Yamaha art. 90445-083J5-00
По запросу
40
Clamp art. 90464-15065-00
По запросу
41
Hose, 4 art. 8FA-1244G-01-00
По запросу
42
.Hose Clamp Assy art. 90450-35001-00
По запросу
43
Clamp art. 90464-32002-00
По запросу
44
Clip art. 90467-28046-00
По запросу
45
Heat Exchanger art. 8FK-1240F-01-00
По запросу
46
Pipe 6 art. 8FA-12476-00-00
По запросу
47
Clip art. 90467-28046-00
По запросу
48
Heat Exchanger art. 8FK-1240E-01-00
По запросу
49
Pipe 7 art. 8FA-12477-00-00
По запросу
50
Clip art. 90467-28046-00
По запросу
51
Pipe 8 art. 8FA-1248A-00-00
По запросу
52
Spring, Compression art. 90501-12002-00
По запросу
53
Clip art. 90467-28046-00
По запросу
54
.Hose Clamp Assy art. 90450-35001-00
По запросу
55
Pipe, Water art. 8FA-12564-00-00
По запросу
56
Joint art. 99999-03536-00
По запросу
57
.Hose Clamp Assy art. 90450-35001-00
По запросу
58
Pipe 9 art. 8FA-1248E-01-00
По запросу
59
Clip art. 90467-28046-00
По запросу
60
.Hose Clamp Assy art. 90450-35001-00
По запросу
61
Clamp art. 90464-36001-00
По запросу
62
Rivet, Blind(4.7X16.4 Yellow) art. 90267-47195-00
По запросу
63
.Rivet, Blind(4.7X19.5 Silver) art. 90267-47197-00
По запросу
64
Hose 4 art. 8FA-12579-00-00
По запросу
65
Clip art. 90467-10135-00
По запросу
66
Clip art. 90467-11044-00
По запросу
67
Зажим art. 90464-15195-00
По запросу
