модель 2005 года
- Модель RX-1
- Код модели RX-1 (RX10K)

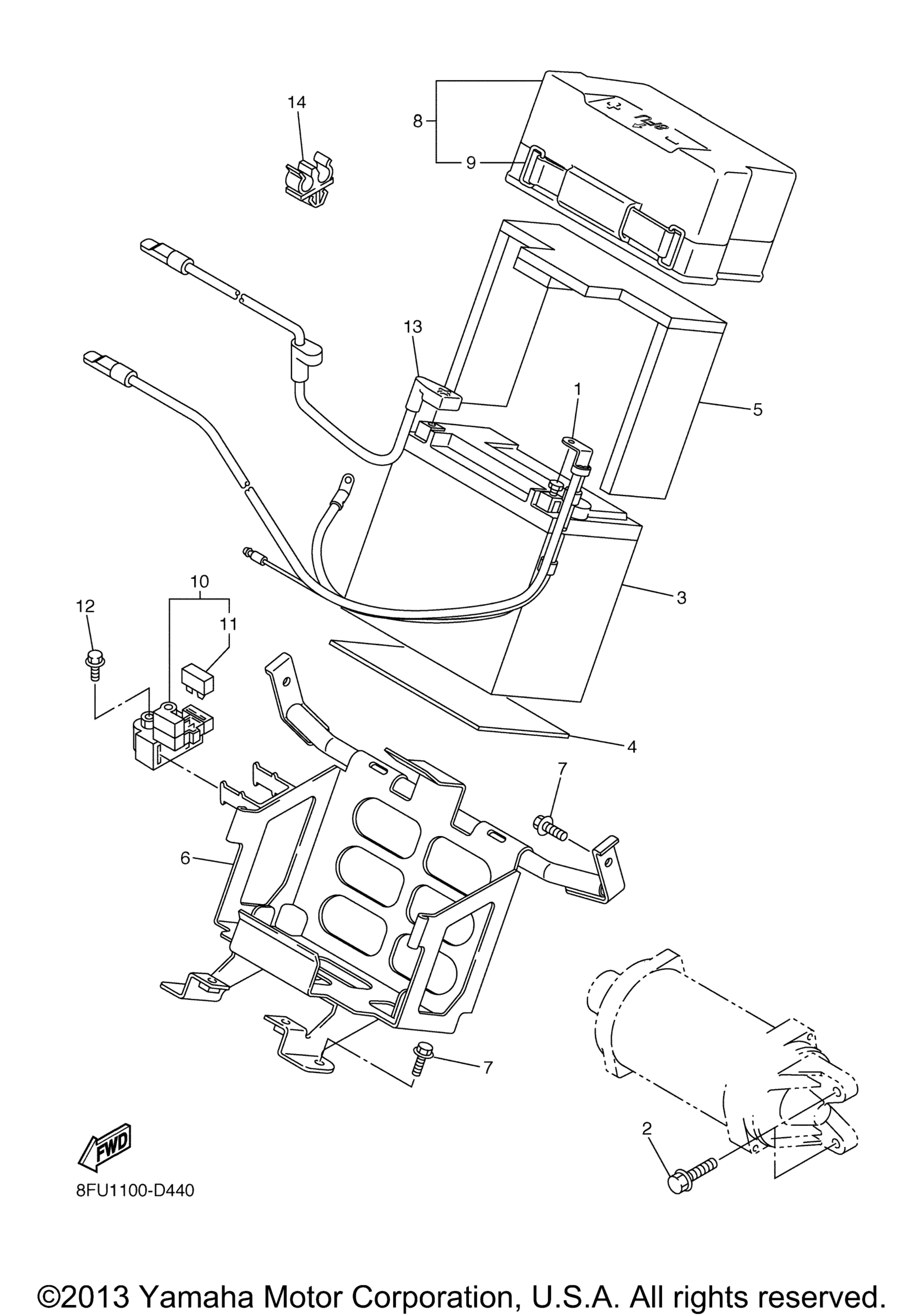

Схема электрооборудования 2 для RX-1 (RX10K)
Схема
Детали
Номер
Наименование детали
Цена
1
Wire, Minus Lead art. 8FU-82116-00-00
По запросу
2
Bolt, Flange art. 95817-08030-00
По запросу
3
Battery Assy (Yuasa Ytx14-Bs) art. YTX-14BS0-00-00
По запросу
4
Seat, Battery art. 8FA-82122-00-00
По запросу
5
Plate, Battery Fitting art. 8FU-82136-00-00
По запросу
6
Bracket, Battery art. 8FU-2199G-00-00
По запросу
7
Болт с фланцем art. 95817-08016-00
По запросу
8
Cover, Battery art. 8FU-82129-00-00
По запросу
9
Ремень крепления АКБ Yamaha art. 8DM-82131-10-00
По запросу
10
Реле стартера Yamaha art. 4DN-81940-12-00
от 1 841 ₽
11
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
12
Болт с фланцем art. 95027-06008-00
По запросу
13
Wire, Plus Lead art. 8FP-82115-00-00
По запросу
14
Зажим-клипса Yamaha art. 90464-08126-00
от 263 ₽
