модель 2005 года
- Модель SX VENOM
- Код модели SX VENOM (SXV60K)

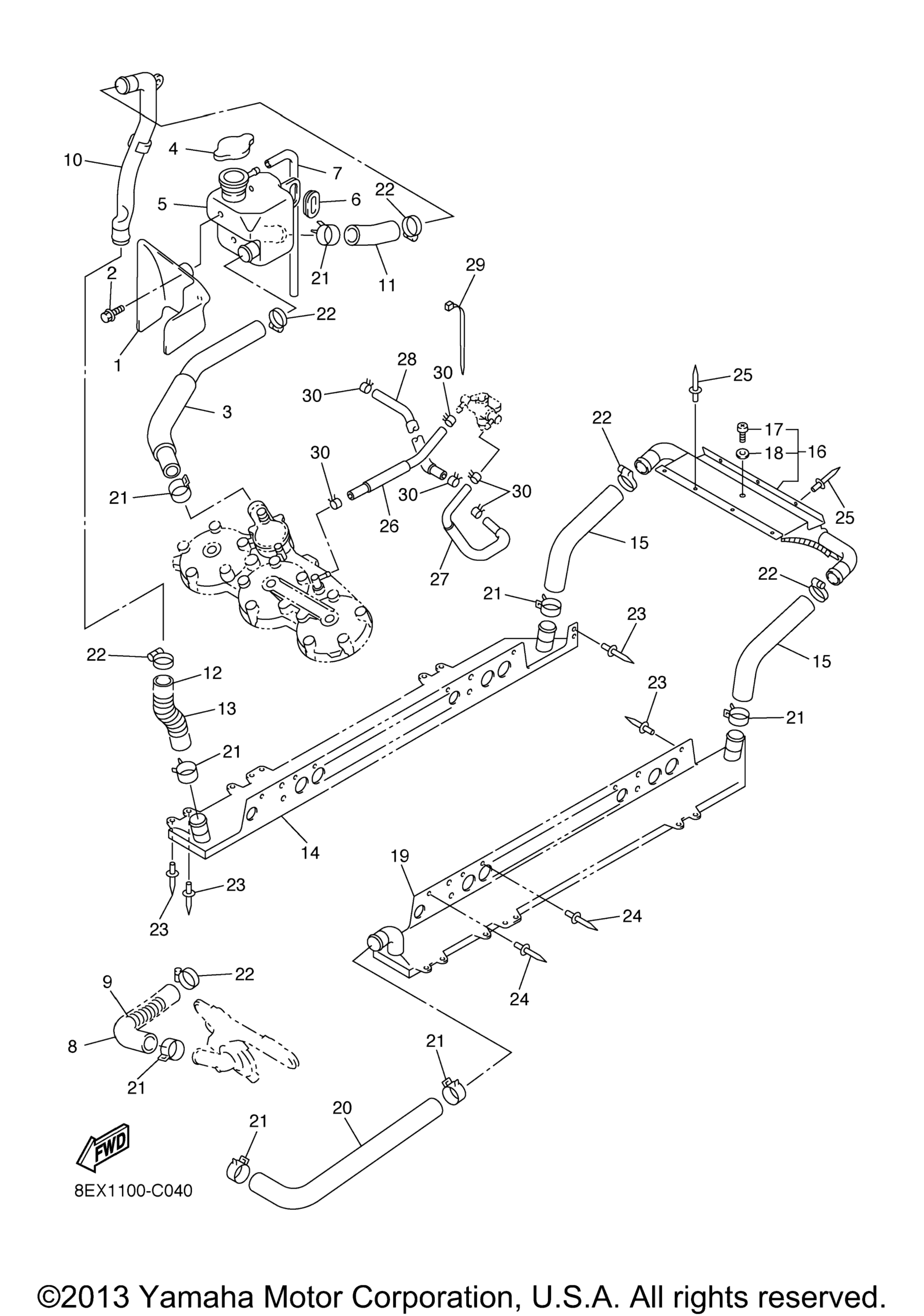

Схема шланга радиатора для SX VENOM (SXV60K)
Схема
Детали
Номер
Наименование детали
Цена
1
Duct art. 8EK-12661-00-00
По запросу
2
Болт с фланцем art. 95817-06012-00
По запросу
3
Pipe 1 art. 8EX-12481-00-00
По запросу
4
Крышка радиатора Yamaha art. 4FL-12462-00-00
По запросу
5
Tank, Reserve art. 8EK-1249B-00-00
По запросу
6
Grommet art. 90480-01003-00
По запросу
7
Hose art. 90445-08684-00
По запросу
8
Pipe 2 art. 8EK-12482-00-00
По запросу
9
Spring, Compression art. 90501-12002-00
По запросу
10
Pipe 3 art. 8EK-12483-00-00
По запросу
11
Hose 2 art. 8EK-1243E-00-00
По запросу
12
Hose,3 art. 8DF-1243F-00-00
По запросу
13
Spring, Compression art. 90501-144L4-00
По запросу
14
Heat Exchanger art. 8EK-1240F-00-00
По запросу
15
Pipe 4 art. 8DF-12484-01-00
По запросу
16
Heat Exchanger Assy 4 art. 8DF-1241A-11-00
По запросу
17
. Screw, Pan Head art. 98507-06016-00
По запросу
18
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
19
Heat Exchanger art. 8EK-1240E-00-00
По запросу
20
Pipe 5 art. 8DF-12485-00-00
По запросу
21
Clip art. 90467-28046-00
По запросу
22
.Hose Clamp Assy art. 90450-35001-00
По запросу
23
Rivet, Blind (4.7X16.4 Black) art. 90267-47186-00
По запросу
24
Rivet, Blind(4.7X16.4 Yellow) art. 90267-47195-00
По запросу
25
Rivet, Blind(4.7X16.4 Yellow) art. 90267-47195-00
По запросу
26
Hose 1 art. 8CH-1243A-01-00
По запросу
27
Hose 2 art. 8CH-1243E-10-00
По запросу
28
Hose, 3 art. 8EX-1243F-00-00
По запросу
29
Зажим art. 90464-15195-00
По запросу
30
Clip art. 90467-11028-00
По запросу
